05/2009 - Art. Nr. 4200 1018 5800A 7
Пуск
Настройки
Смесительное устройство :
При поставке горелка настраивается
на природный газ. Для доступа к
головке горелки:
• Отделите два кабеля от
трансформатора.
• Открутите три винта на крышке и
вытащите всю группу.
• Проверьте розжиговые электроды.
• Настройте диффузоры и инжекторы
по данным из таблицы.
• При монтаже проверьте наличие и
положение уплотнительного
кольца.
•
Закрепите крышку, подключите
кабели.
• Во время работы горелки проверьте
герметичность крышки.

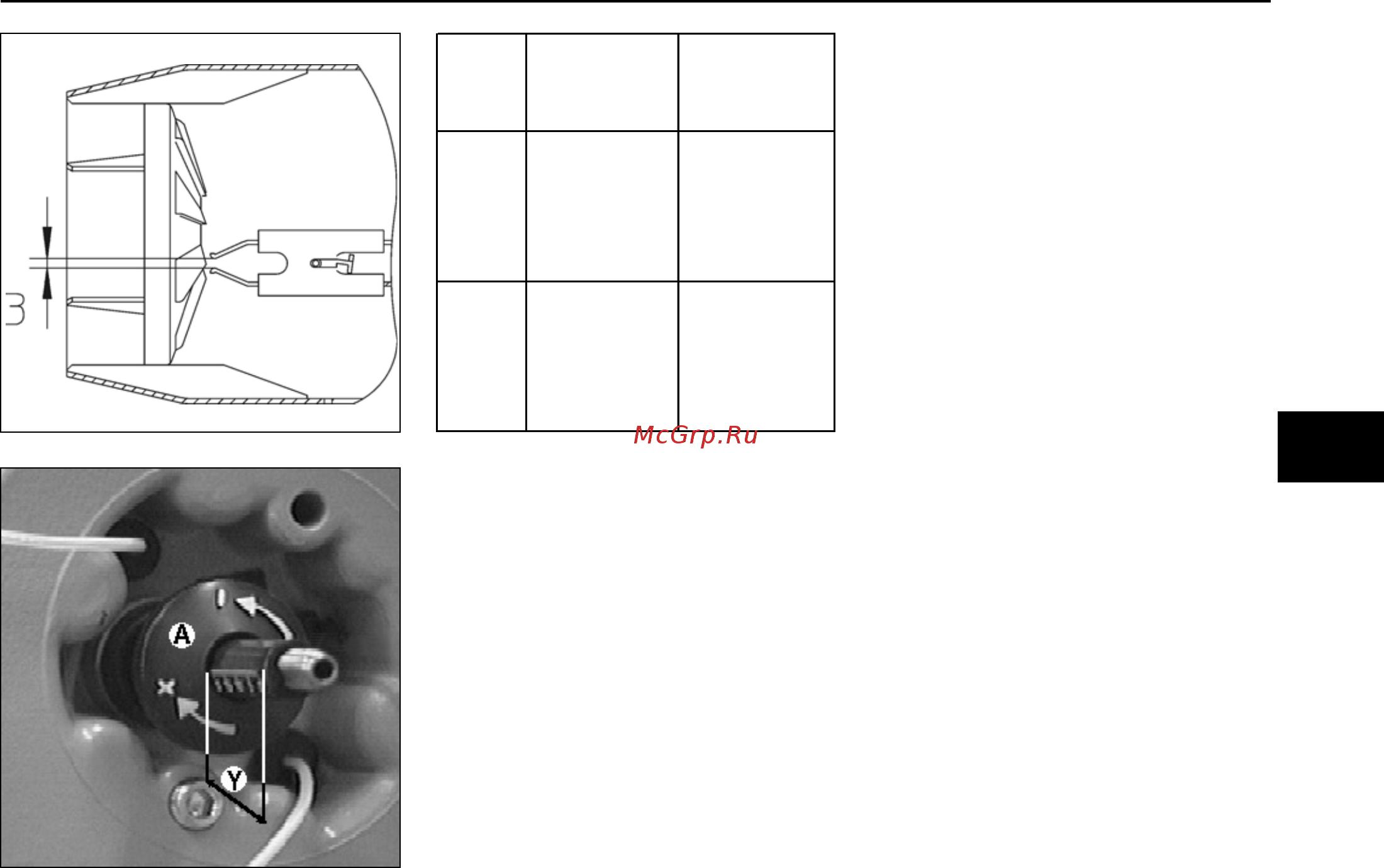

Настройка вторичного воздуха
Расстояние Y определяет количество
вторичного воздуха между подвижной
подпорной шайбой и фиксированной
жаровой трубой поворотом
регулировочной кнопки А.
Считывание производится по шкале
(в мм) согласно таблице в
приложении.
Поворот налево (-): расстояние Y
уменьшается, СО
2
увеличивается и
наоборот.
ru
170 21
200 26
250 31
350 36
220 21
250 26
350 31
440 36
VGL04.
440
DUO
Расстояние
Y
(мм)
Тип
Мощность
горелки
(кВт)
VGL04.
350
DUO
