05/2009 - Art. Nr. 4200 1018 5700A 7

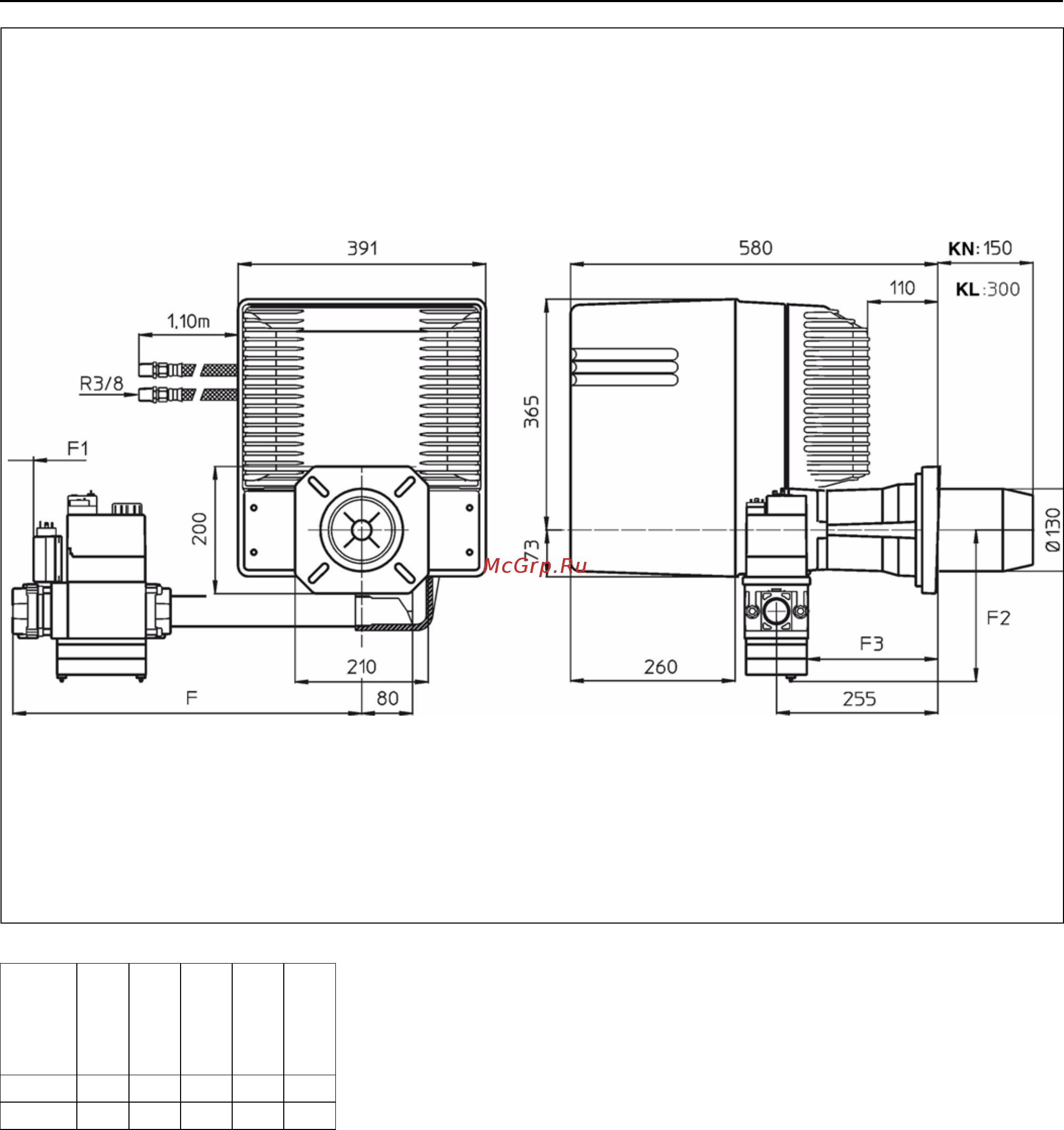

Encombrement Dimensions
Dimensioni d’ingombro
Dimensiones Medidas
Space requirements and dimensions
Maßbild und Abmessungen
Чертеж с размерами
Pour l’implantation volute en bas :
lire les informations complémentaires au
paragraphe “Installation” montage du
brûleur.
Per l’installazione con la voluta verso
il basso:
leggere le informazioni complementari
al paragrafo “Installazione”, montaggio
del bruciatore.
Para colocar la voluta hacia abajo :
leer las informaciones complementarias
en el párrafo “Instalación” montaje del
quemador.
For setting-up with the spiral at
bottom :
read the additional information in the
“Assembly” paragraph of the burner
installation instructions.
Für den Einbau mit nach unten
gerichtetem Lüfterrad :
Die ergänzenden Informationen des
Kapitels “ Installation ” ‘Montage des
Brenners beachten.
При установке спирали снизу :
см . дополнительную информацию в
разделе “Установка ” Монтаж горелки
.
Vanne
Valvola
Válvula
Valve
Ventil
Клапан
F
F
+ F1
F2 F3 Rp
407 385 535 220 210 3/4
412 410 560 230 200 1,1/4
