ELCO VECTRON GL04.350 DUO [8/42] Encombrement dimensions dimensioni d ingombro dimensiones medidas space requirements and dimensions maßbild und abmessungen чертеж с размерами
![ELCO VECTRON GL04.350 DUO [8/42] Encombrement dimensions dimensioni d ingombro dimensiones medidas space requirements and dimensions maßbild und abmessungen чертеж с размерами](/views2/1499723/page8/bg8.png)
05/2009 - Art. Nr. 4200 1018 5700A8
Encombrement Dimensions
Dimensioni d’ingombro
Dimensiones Medidas
Space requirements and dimensions
Maßbild und Abmessungen
Чертеж с размерами

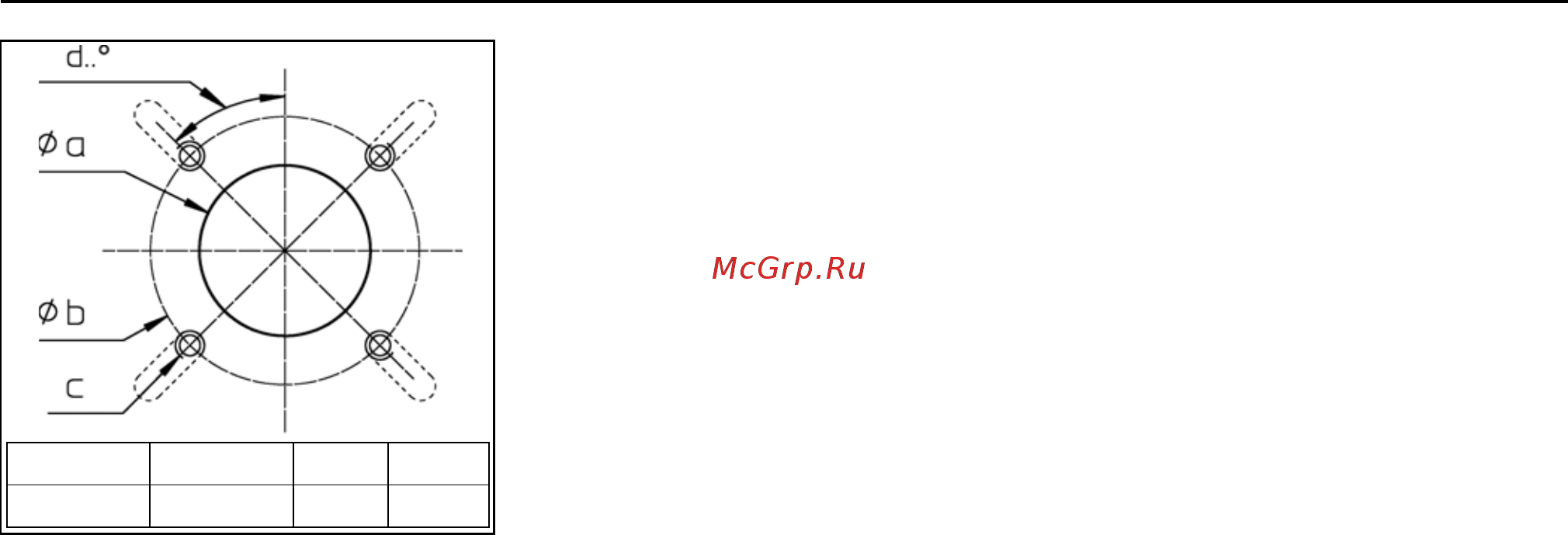

Ø a Ø b c d
140 165...220 M10 45
•
Encombrement et dimensions
Respecter une distance libre minimum
de 0,6 mètre de chaque côté du brûleur
pour permettre les opérations de
maintenance.
Ventilation chaufferie
Le volume d’air neuf requis est de
1,2 m
3
/kWh produit au brûleur.
Rampe gaz
S’implante uniquement à l’horizontale à
droite ou à gauche.
Space requirements and dimensions
Leave a space of at least 0.6 metres on
each side of the burner for maintenance
purposes.
Boiler-house ventilation
Volume of fresh air required is
1.2 m
3
/kWh produced at the burner.
Gas manifold
Can only be installed horizontally, on the
right or on the left.
Dimensiones y Medidas
Respetar una distancia libre mínima de
0,6 metros a ambos lados del quemador
para permitir las operaciones de
mantenimiento.
Ventilación calentador
El volumen de aire nuevo requerido es
de 1,2 m3/kWh producido en el
quemador.
Rampa de gas
Sólo se coloca en horizontal a la
derecha o a la izquierda
Dimensioni d’ingombro
Lasciare uno spazio libero minimo di 0,6
metri su ogni lato del bruciatore per
consentire le operazioni di
manutenzione.
Ventilazione locale caldaia
La portata dell’aria di ricambio del locale
deve essere almeno di 1,2 m
3
/kWh
bruciato
Rampa gas
Deve essere installata unicamente in
orizzontale a destra o a sinistra.
Maßbild und Abmessungen
Für Servicearbeiten ist ein freier
Abstand von min. 0,6 m auf jeder Seite
des Brenners sicherzustellen.
Heizraumbelüftung
Die nötige Frischluftzufuhr beträgt
1,2 m
3
/kWh am Brenner.
Gasarmaturgruppe
Montage waagrecht rechts oder links
möglich
Чертеж и размеры
В целях техухода минимальное
свободное пространство с каждой
стороны горелки должно быть 0,60 м.
Вентиляция котельной
Необходимый объем притока свежего
воздуха должен составлять
1,2 м
3
/кВтч производительности
горелки.
Газорегулирующая арматура
Она монтируется только в
горизонтальном положении справа
или слева.
