11
FN32 125/07
FN32 125/11
FN32 160/15
FN32 160/22
FN32 200/30
FN32 200/40
FN40 125/11
FN40 125/15
FN40 125/22
FN40 160/30
FN40 160/40
FN40 200/55
FN40 200/75
FN40 250/92
FN40 250/110
FN50 125/22
FN50 125/30
FN50 125/40
FN50 160/55
FN50 160/75
FN50 200/92
FN50 200/110
FN65 125/40
FN65 125/55
FN65 125/75
FN65 160/92
FN65 160/110
FN80 160/110
FN4 32 200/05
FN4 40 160/05
FN4 40 200/07
FN4 40 200/11
FN4 40 250/11
FN4 40 250/15
FN4 40 250/22
FN4 50 125/05
FN4 50 160/07
FN4 50 160/11
FN4 50 200/11
FN4 50 200/15
FN4 50 250/22A
FN4 50 250/22
FN4 50 250/30
FN4 65 125/05
FN4 65 125/07
FN4 65 125/11
FN4 65 160/11
FN4 65 160/15
FN4 65 160/22
FN4 65 200/15
FN4 65 200/22
FN4 65 200/30
FN4 65 250/30
FN4 65 250/40
FN4 65 250/55
FN4 80 160/15
FN4 80 160/22
FN4 80 200/30
FN4 80 200/40
FN4 80 250/40
FN4 80 250/55
FN4 80 250/75

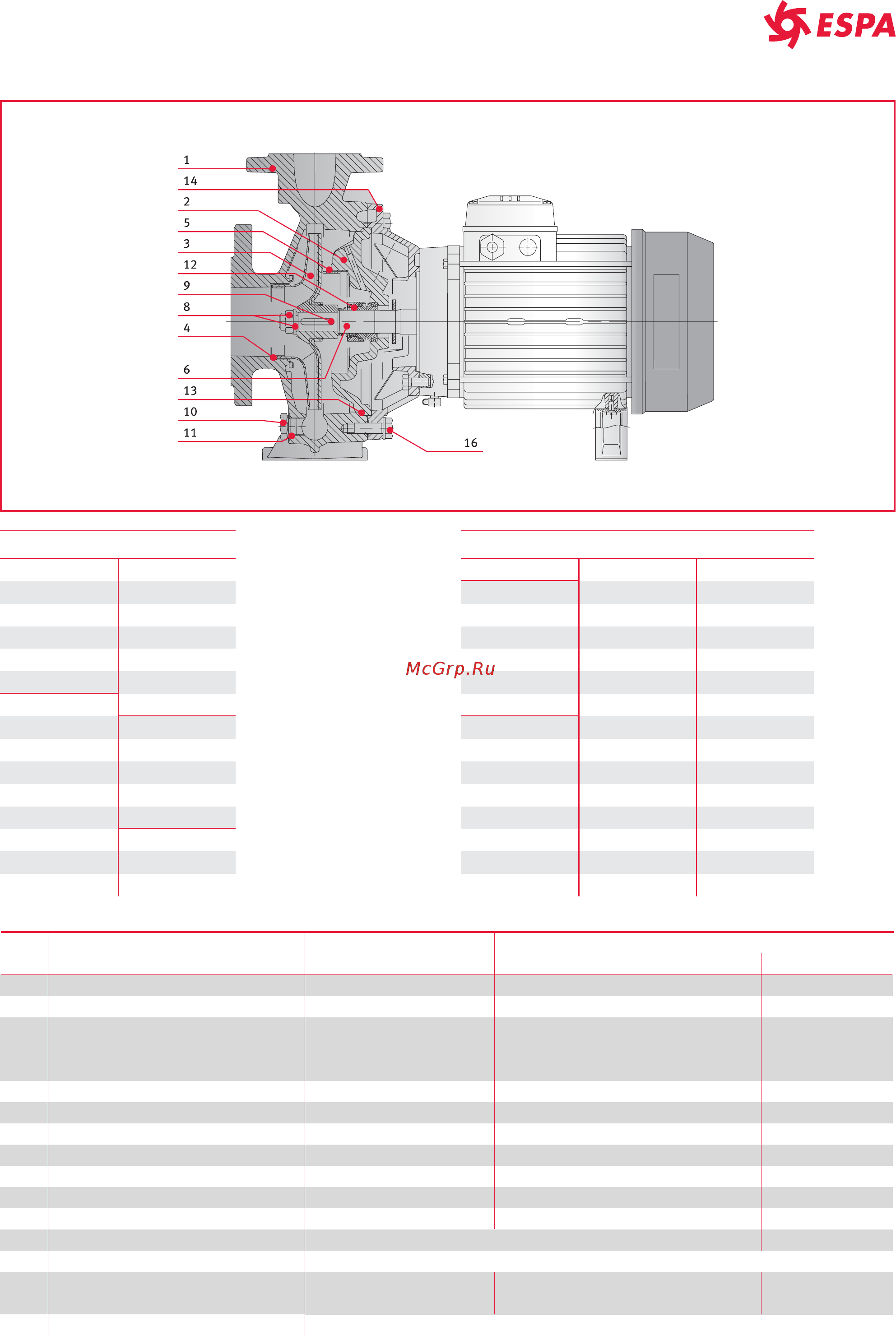

СЕРИЯ FN-FN4
ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ
№ ДЕТАЛЬ МАТЕРИАЛ
ПОЗ. ЕВРОПА США
1
Корпус насоса Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
2
Посадочное место для торцевого уплотнения
Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
Рабочее колесо Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Рабочее колесо Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
Рабочее колесо Бронза EN 1982-CuSn10-C (CC480K) UNS C90700
4
Механизм компенсации рабочего колеса
Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
5
Контрупорное кольцо Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
6
Удлиненный вал Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
8
Установочная гайка и шайба для фиксации рабочего колеса
Нержавеющая сталь EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
9
Шпонка Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
10
Заглушка заливного и сливного отверстий
Никелированная медь EN 12164-CuZn39Pb3 (CW614N) -
11
Уплотнения заливного и сливного отверстий
Алюминий EN 573-AW-Al99,5 (AW1050A) -
12
Торцевое уплотнение
13
Уплотнительные кольца
Адаптер* Алюминий EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) -
Адаптер Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
16
Болты и винты для крепления корпуса насоса
* Для моделей 32/40.125 2/4.х полюсных, 32/40.160 2/4.х полюсных
Гальванизированная сталь
3
14
ССЫЛКИ НА СТАНДАРТЫ
Керамика/Графит/NBR (в стандартных моделях)
NBR (в стандартных моделях)
2Х ПОЛЮСНЫЕ 4Х ПОЛЮСНЫЕ
