Espa FN 40 125/15 [12/120] Серия fn fn4 перечень моделей и таблица материалов
![Espa FNF4 50 250/22A [12/120] Серия fn fn4 перечень моделей и таблица материалов](/views2/1501199/page12/bgc.png)
12
FN40 250/150
FN50 250/150
FN50 250/185
FN50 250/220
FN65 160/150
FN65 200/150
FN65 200/185
FN65 200/220
FN65 250/220
FN80 160/150
FN80 160/185
FN80 200/220
FN4 32 125/02A
FN4 32 125/02
FN4 32 160/02
FN4 32 160/03
FN4 32 200/03
FN4 40 125/02A
FN4 40 125/02
FN4 40 125/03
FN4 40 160/03
FN4 50 125/03A
FN4 50 125/03

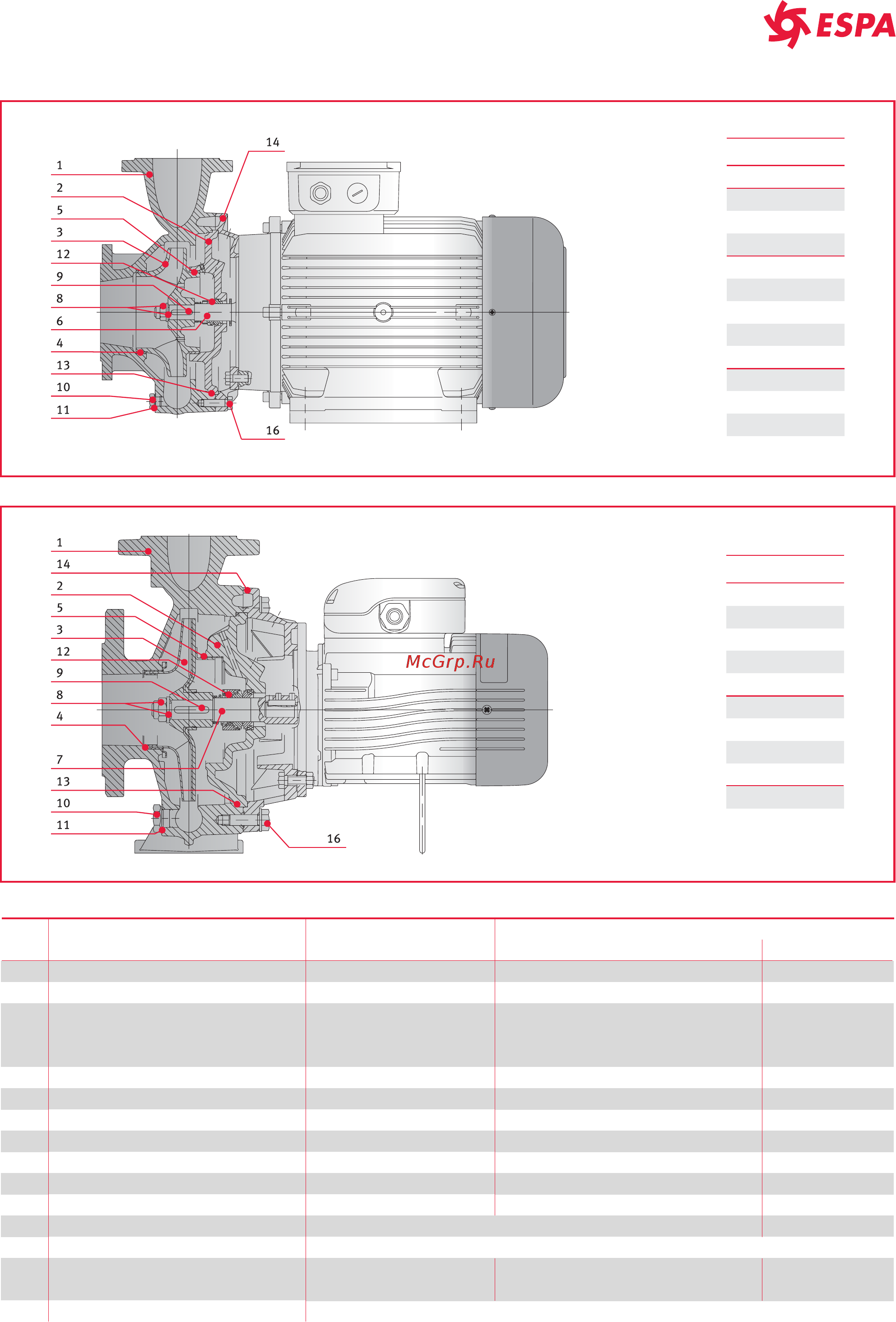

СЕРИЯ FN-FN4
ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ
2Х ПОЛЮСНЫЕ
4Х ПОЛЮСНЫЕ
№ ДЕТАЛЬ МАТЕРИАЛ
ПОЗ. ЕВРОПА США
1
Корпус насоса Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
2
Посадочное место для торцевого уплотнения
Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
Рабочее колесо Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Рабочее колесо Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
Рабочее колесо Бронза EN 1982-CuSn10-C (CC480K) UNS C90700
4
Механизм компенсации рабочего колеса
Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
5
Контрупорное кольцо Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
6
Удлиненный вал Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
8
Установочная гайка и шайба для фиксации рабочего колеса
Нержавеющая сталь EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
9
Шпонка Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
10
Заглушка заливного и сливного отверстий
Никелированная медь EN 12164-CuZn39Pb3 (CW614N) -
11
Уплотнения заливного и сливного отверстий
Алюминий EN 573-AW-Al99,5 (AW1050A) -
12
Торцевое уплотнение
13
Уплотнительные кольца
Адаптер* Алюминий EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) -
Адаптер Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
16
Болты и винты для крепления корпуса насоса
* Для моделей 32/40.125 2/4.х полюсных, 32/40.160 2/4.х полюсных
Гальванизированная сталь
3
14
ССЫЛКИ НА СТАНДАРТЫ
Керамика/Графит/NBR (в стандартных моделях)
NBR (в стандартных моделях)
