14
FNS40 250/110A
FNS40 250/110
FNS40 250/150
FNS50 200/110A
FNS50 200/110
FNS50 250/150
FNS50 250/185
FNS50 250/220
FNS65 160/110A
FNS65 160/110
FNS65 160/150
FNS65 200/150
FNS65 200/185
FNS65 200/220
FNS65 250/220
FNS80 160/110
FNS80 160/150
FNS80 160/185
FNS80 200/220

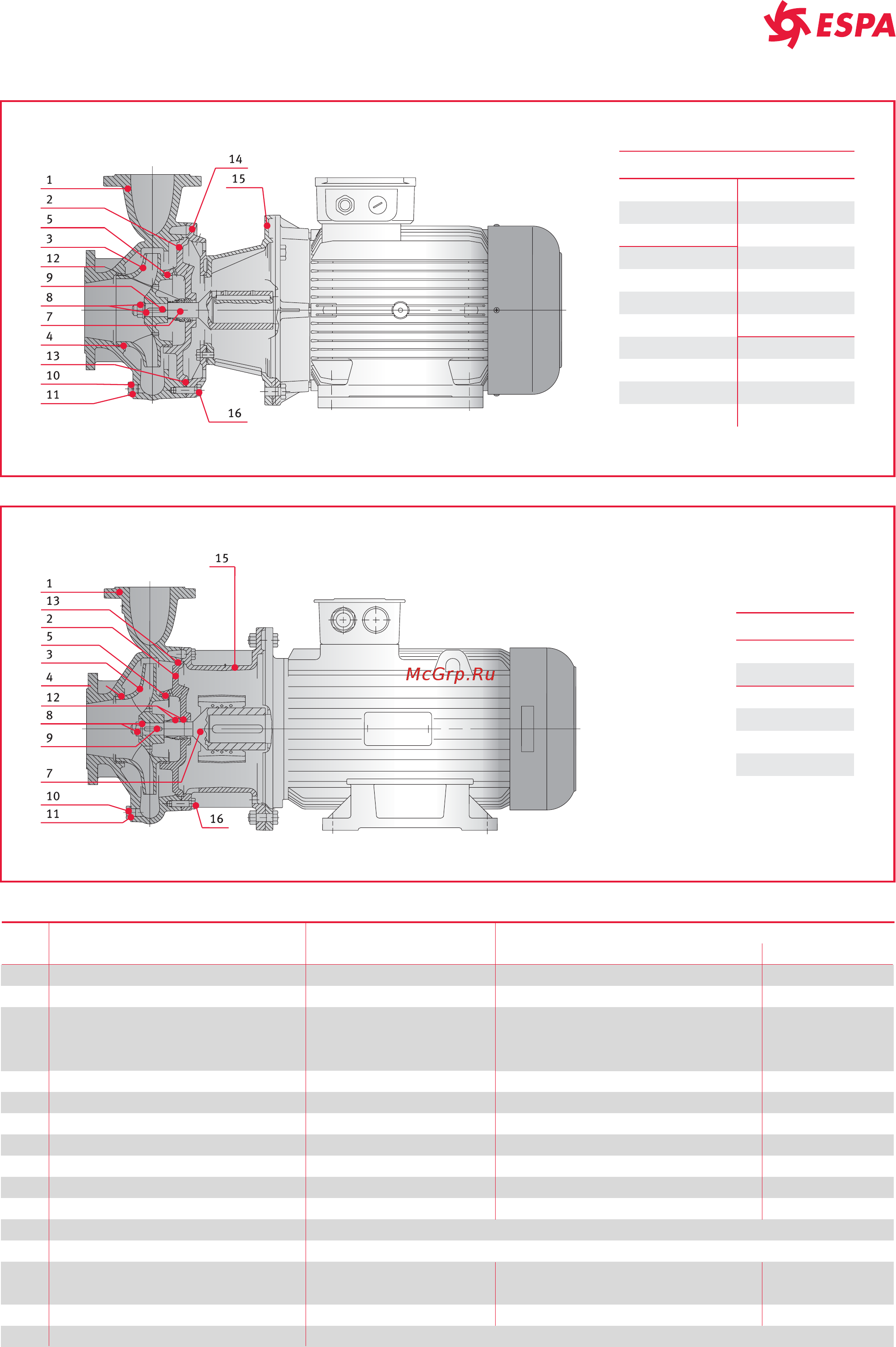

СЕРИЯ FNS
ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ
2Х ПОЛЮСНЫЕ
4Х ПОЛЮСНЫЕ
№ ДЕТАЛЬ МАТЕРИАЛ
ПОЗ. ЕВРОПА США
1
Корпус насоса Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
2
Посадочное место для торцевого уплотнения
Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
Рабочее колесо Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Рабочее колесо Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
Рабочее колесо Бронза EN 1982-CuSn10-C (CC480K) UNS C90700
4
Механизм компенсации рабочего колеса
Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
5
Контрупорное кольцо Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
7
Вал с “глухой” муфтой Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
8
Установочная гайка и шайба для фиксации рабочего колеса
Нержавеющая сталь EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
9
Шпонка Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
10
Заглушка заливного и сливного отверстий
Никелированная медь EN 12164-CuZn39Pb3 (CW614N) -
11
Уплотнения заливного и сливного отверстий
Алюминий EN 573-AW-Al99,5 (AW1050A) -
12
Торцевое уплотнение
13
Уплотнительные кольца
Адаптер* Алюминий EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) -
Адаптер Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
15
Соединительный адаптер двигателя Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
16
Болты и винты для крепления корпуса насоса
* Для моделей 32/40125 2/4х полюсных, 32/40160 2/4х полюсных
Гальванизированная сталь
3
14
ССЫЛКИ НА СТАНДАРТЫ
Керамика/Графит/NBR (в стандартных моделях)
NBR (в стандартных моделях)
65 250/300
65 250/370
80 200/300
80 250/370
80 250/450
80 250/550
FNS4
FNS4
FNS4
FNS4
FNS4
FNS4
