17
FNF 32 125
FNF 32 160
FNF 32 200
FNF 40 125
FNF 40 160
FNF 40 200
FNF 40 250
FNF 50 125
FNF 50 160
FNF 50 200
FNF 50 250
FNF 65 125
FNF 65 160
FNF 65 200
FNF 65 250
FNF 80 160
FNF 80 200
FNF 80 250

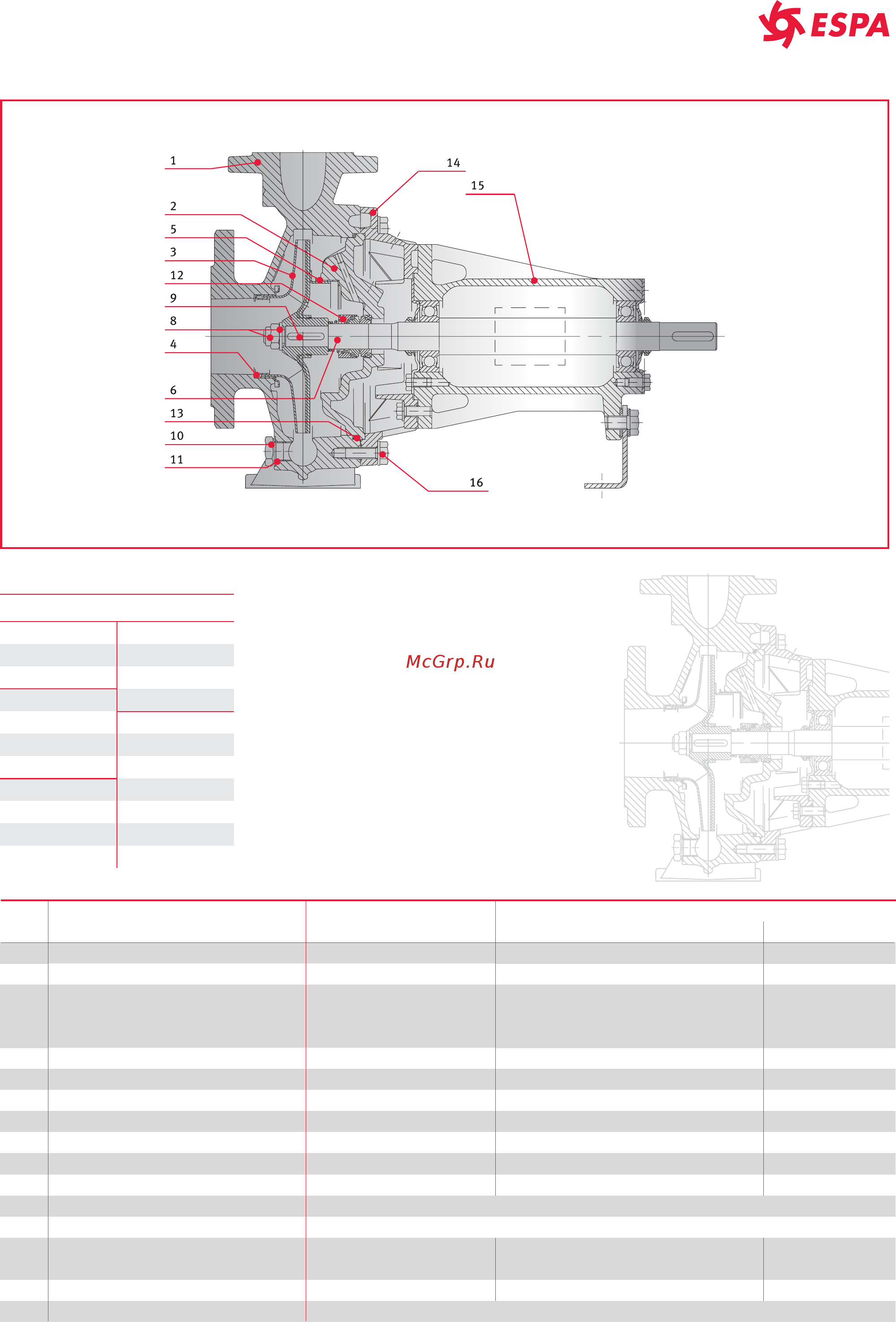

СЕРИЯ FNF СО СВОБОДНЫМ КОНЦОМ ВАЛА
ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ
МОДЕЛИ
1
Корпус насоса Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
2
Посадочное место для торцевого уплотнения
Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
Рабочее колесо Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Рабочее колесо Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
Рабочее колесо Бронза EN 1982-CuSn10-C (CC480K) UNS C90700
4
Механизм компенсации рабочего колеса
Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
5
Контрупорное кольцо Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
6
Удлиненный вал рабочей части Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
8
Установочная гайка и шайба для фиксации рабочего колеса
Нержавеющая сталь EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
9
Шпонка Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
10
Заглушка заливного и сливного отверстий
Никелированная медь EN 12164-CuZn39Pb3 (CW614N) -
11
Уплотнения заливного и сливного отверстий
Алюминий EN 573-AW-Al99,5 (AW1050A) -
12
Торцевое уплотнение
13
Уплотнительные кольца
Адаптер* Алюминий EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) -
Адаптер Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
15
Камера подшипникового узла Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
16
Болты и винты для крепления корпуса насоса
* Для моделей 32/40.125 2/4.х полюсных, 32/40.160 2/4.х полюсных
Гальванизированная сталь
3
14
Керамика/Графит/NBR (в стандартных моделях)
NBR (в стандартных моделях)
США
№ ДЕТАЛЬ МАТЕРИАЛ
ПОЗ. ЕВРОПА
ССЫЛКИ НА СТАНДАРТЫ
