Espa FN 40 125/15 [5/120] Характеристики

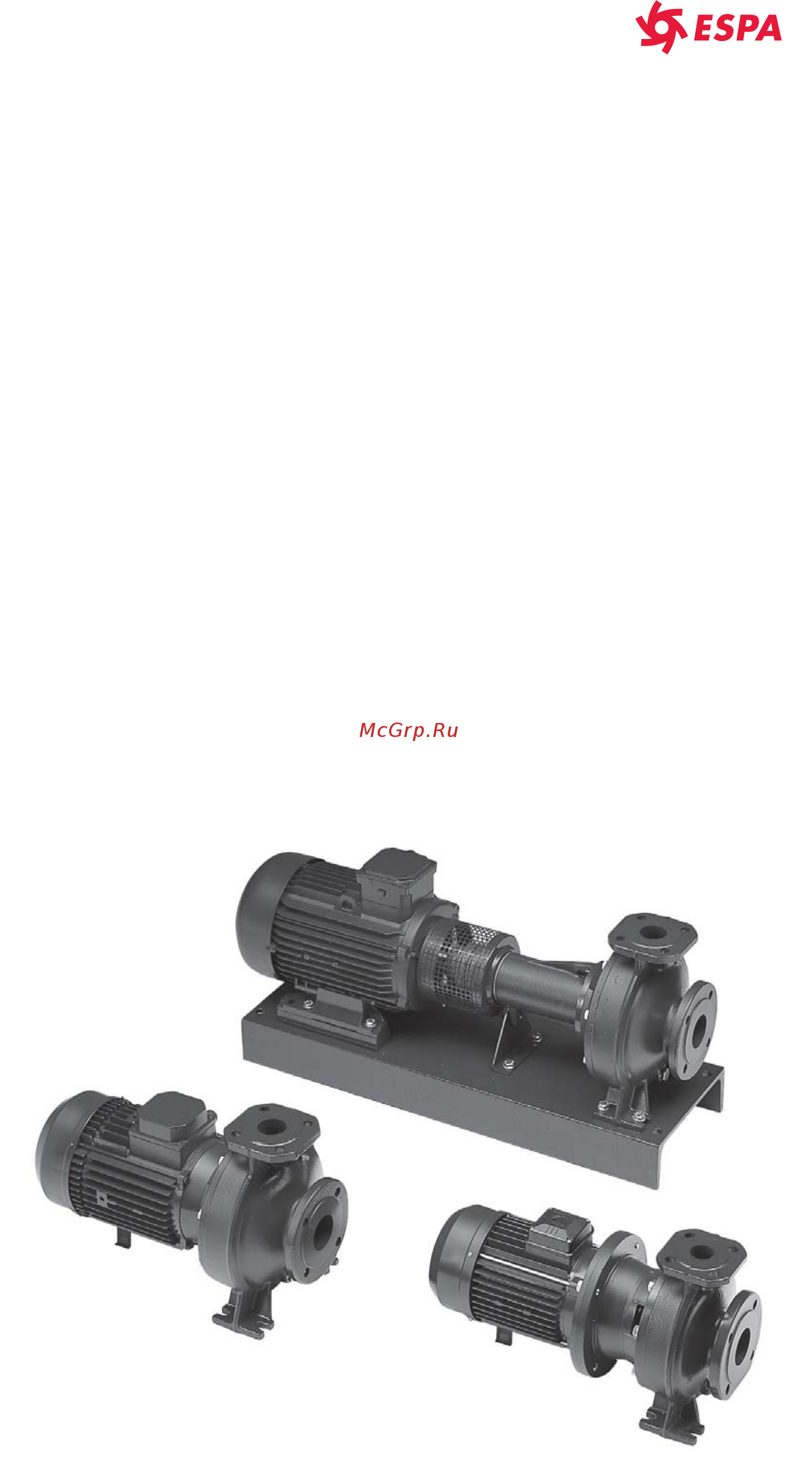

![Espa FN4 40 160/05 [5/120] Характеристики](/views2/1501199/page5/bg5.png)
5
ХАРАКТЕРИСТИКИ
НАСОС
ДВИГАТЕЛЬ
Подача
•
Напор
•
Температура перекачиваемой
жидкости:
•
Максимальное рабочее давление:
• PN 16 для FN100, 125, 150.
•
Максимальное давление корпуса насоса:
12 бар для диапазона температур
до 120°C, 10 бар для диапазона
температур от 120°C до 140°C.
• Упорные кольца перед и за рабочим
колесом, выполнены из нержавеющей
стали AISI 316L вплоть до моделей FN80
(за исключением моделей 65$315 и
80$315).
• Торцевое уплотнение в соответствии
с EN12756 (в прошлом DIN 24960).
• С короткозамкнутым ротором типа «беличье
колесо», закрытая конструкция, с внешней
вентиляцией.
• Стандартные двигатели производятся на
заводе ESPA:
4$х полюсные версии до 7.5 кВт
(включительно),
2$х полюсные версии до 22 кВт
(включительно). Двигатели больших
мощностей выпускают другие производители.
• Двигатели ESPA для наружного
использования по значению КПД, относятся
ко 2 классу эффективности.
• Степень защиты IP55
• Класс изоляции F
• Режим работы в соответствии с EN 60034$1
• Длительный режим работы.
• Максимальная температура окружающей
среды: +40°C.
• Сливное отверстие для удаления конденсата
на всех двигателях ESPA.
• Стандартное напряжение:
• Однофазное исполнение:
220$240 В, 50 Гц.
• Трехфазное исполнение:
220$240/380$415 В, 50 Гц для мощностей
до 3 кВт, 380$415/660$690 В, 50 Гц
для мощностей свыше 3 кВт
• Торцевое уплотнение смазывается за счет
рециркуляции перекачиваемой жидкости
через камеру уплотнения для моделей FN
32, 40, 50, 65, 80
(кроме моделей 65$315 и 80$315).
• Паз для фиксирующей шпонки торцевого
уплотнения в моделях FN32, 40, 50, 65, 80
(в моделях 65$315 и 80$315 исключен).
• Вращение против часовой стрелки,
если смотреть на насос со всасывающей
стороны патрубка.
• Рабочее колесо: выполнено
из нержавеющей стали AISI 316L
с использованием лазерной сварки
для моделей 32, 40, 50, 65$125, из чугуна
для моделей 65$160, 65$200, 65$250,
65$315, 80, 100, 125, 150.
• Бронзовое рабочее колесо – по запросу
(стандартно все модели осна щаются
нержавеющим или чугунным рабочим
колесом).
• до 650 м /ч, 2$х полюсные.
33
До 700 м /ч, 4$х полюсные.
до 100 м, 2$х полюсные. До 60 м, 4$х полюсные.
• $10°C до +85°C для FN 32, 40, 50, 65,80 стандартного исполнения
• $10°C до +120°C для FN 100, 125, 150 стандартного исполнения
• По запросу, $20°C до +120°C для FN32, 40, 50, 65, 80
• По запросу, до +140°C для FN100,125, 150.
• 12 бар (PN 12) до FN80.
