13
FNS32 125/07
FNS32 125/11
FNS32 160/15
FNS32 160/22
FNS32 200/30
FNS32 200/40
FNS40 125/11
FNS40 125/15
FNS40 125/22
FNS40 160/30
FNS40 160/40
FNS40 200/55
FNS40 200/75
FNS50 125/22
FNS50 125/30
FNS50 125/40
FNS50 160/55
FNS50 160/75
FNS65 125/40
FNS65 125/55
FNS65 125/75
FNS4 40 200/07
FNS4 40 200/11
FNS4 40 250/11
FNS4 40 250/15
FNS4 40 250/22
FNS4 50 160/07
FNS4 50 160/11
FNS4 50 200/11
FNS4 50 200/15
FNS4 50 250/22A
FNS4 50 250/22
FNS4 50 250/30
FNS4 65 125/05
FNS4 65 125/07
FNS4 65 125/11
FNS4 65 160/11
FNS4 65 160/15
FNS4 65 160/22
FNS4 65 200/15
FNS4 65 200/22
FNS4 65 200/30
FNS4 65 250/30
FNS4 65 250/40
FNS4 65 250/55
FNS4 80 160/15
FNS4 80 160/22
FNS4 80 200/30
FNS4 80 200/40
FNS4 80 250/40
FNS4 80 250/55
FNS4 80 250/75

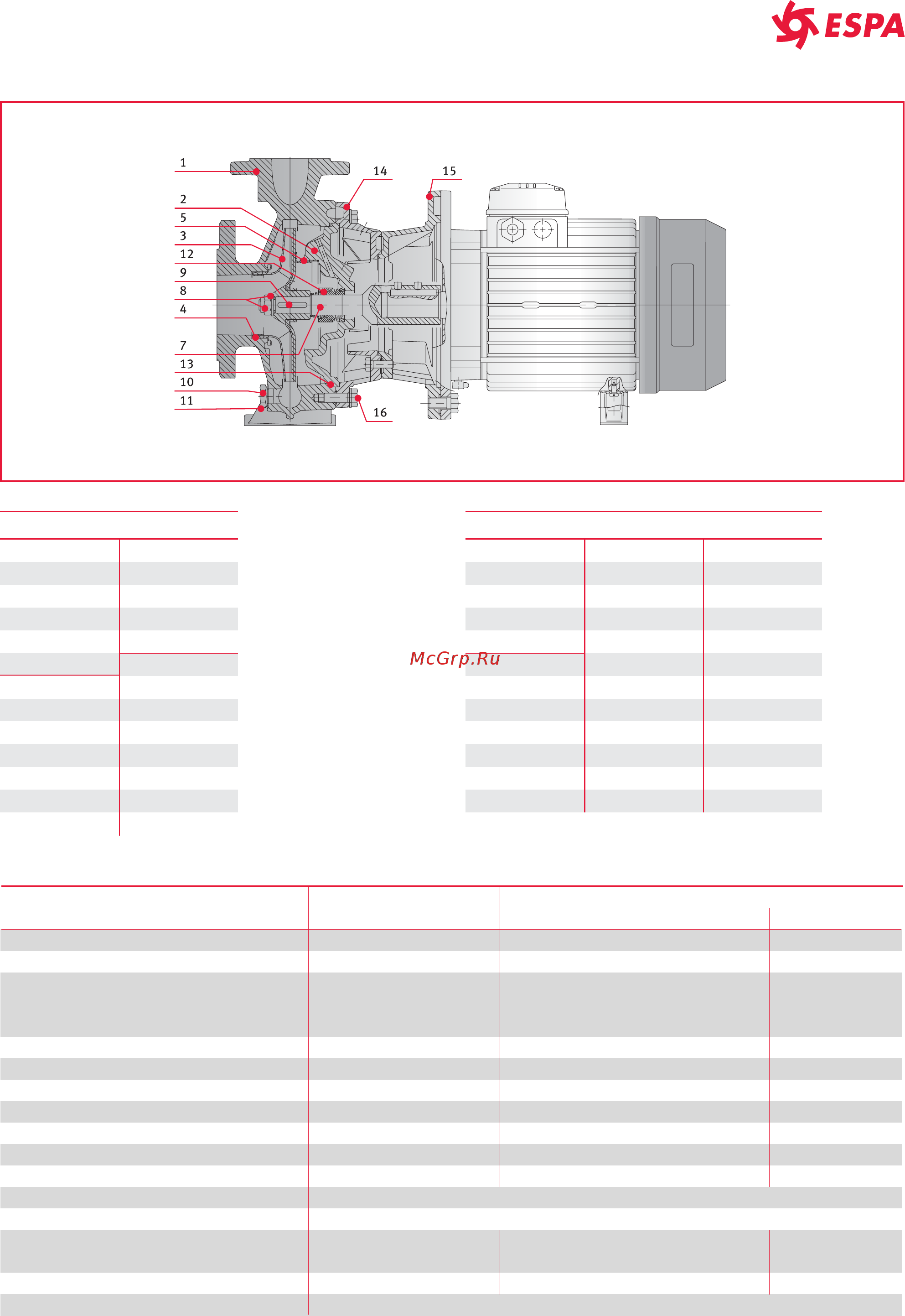

СЕРИЯ FNS-FNS4
ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ
2Х ПОЛЮСНЫЕ
4Х ПОЛЮСНЫЕ
№ ДЕТАЛЬ МАТЕРИАЛ
ПОЗ. ЕВРОПА США
1
Корпус насоса Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
2
Посадочное место для торцевого уплотнения
Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
Рабочее колесо Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
Рабочее колесо Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
Рабочее колесо Бронза EN 1982-CuSn10-C (CC480K) UNS C90700
4
Механизм компенсации рабочего колеса
Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
5
Контрупорное кольцо Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
7
Вал с “глухой” муфтой Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
8
Установочная гайка и шайба для фиксации рабочего колеса
Нержавеющая сталь EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
9
Шпонка Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
10
Заглушка заливного и сливного отверстий
Никелированная медь EN 12164-CuZn39Pb3 (CW614N) -
11
Уплотнения заливного и сливного отверстий
Алюминий EN 573-AW-Al99,5 (AW1050A) -
12
Торцевое уплотнение
13
Уплотнительные кольца
Адаптер* Алюминий EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) -
Адаптер Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
15
Соединительный адаптер двигателя Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
16
Болты и винты для крепления корпуса насоса
* Для моделей 32/40125 2/4х полюсных, 32/40160 2/4х полюсных
Гальванизированная сталь
3
14
ССЫЛКИ НА СТАНДАРТЫ
Керамика/Графит/NBR (в стандартных моделях)
NBR (в стандартных моделях)
