Начало работы Раздел 1
Цифровые зонные процессоры dbx Zone Pro Руководство по эксплуатации
3

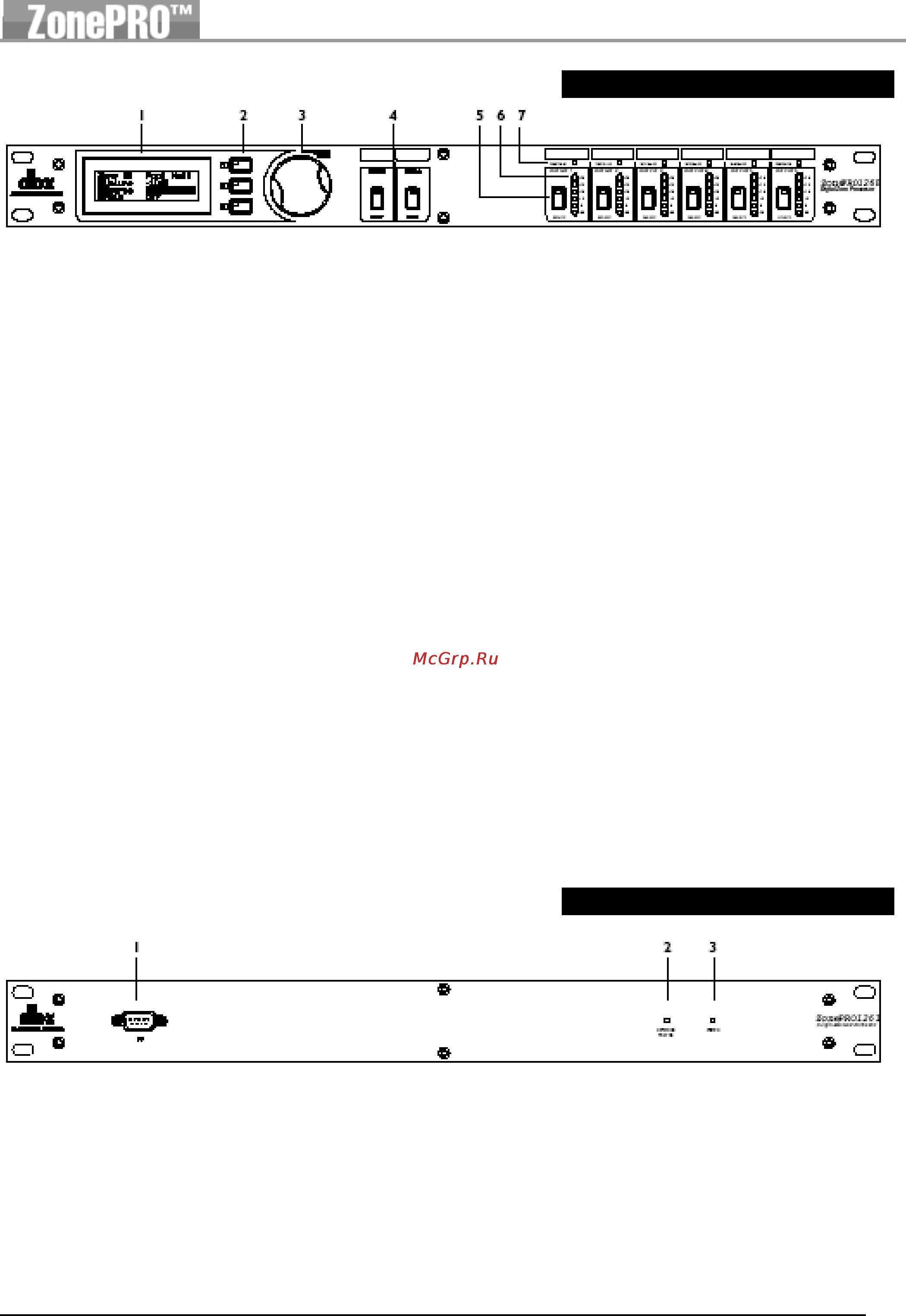

1.2 – Лицевая панель (1260)
1. Жидкокристаллический дисплей
Жидкокристаллический дисплей Zone Pro с подсветкой предоставляет пользователю все
необходимые средства настройки прибора, включая выбор источника сигнала, управление
страницами меню, громкостью и заглушением зонных выходов.
2. Кнопки выбора параметров 1-3
Данные кнопки служат для выбора и редактирования параметров.
3. Кодер Data/Select
Кодер (потенциометр с бесконечным циклом вращения) служит для редактирования значений
параметров.
4. Кнопки Select Page 1 и Page 1
Служат для выбора и назначения источника речевых сообщений (микрофонного сигнала) на
выбранные зоны.
5. Кнопки Select Zone
Служат для выбора выходных зон в целях управления с лицевой панели.
6. Индикаторы выходного уровня
Zone Pro 1260 оборудован шестью независимыми 6-сегментными светодиодными индикаторами,
отображающими уровень в диапазоне от –30 до +20 dBu.
7. Индикаторы Threshold
Индикаторы Threshold указывают на превышение
порогового уровня при работе секций
компрессора, автоматической регулировки уровня (AGC) или лимитера на выходах, а также на
факт изменения коэффициента усиления (gain reduction).
1.3 – Лицевая панель (1261)
1. Разъем PC (9-контактный COM-порт)
Данный разъем служит для коммутации с компьютером по протоколу RS-232.
2. Светодиодный индикатор сетевого трафика
Служит для отображения сетевого трафика; также используется для индикации и идентификации
устройства при включенной функции Locate.
3. Светодиодный индикатор питания
Этот светодиод (когда он горит) указывает на подключение Zone Pro 1261 к электросети.
