Раздел Работа с программой

Цифровые зонные процессоры dbx Zone Pro Руководство по эксплуатации

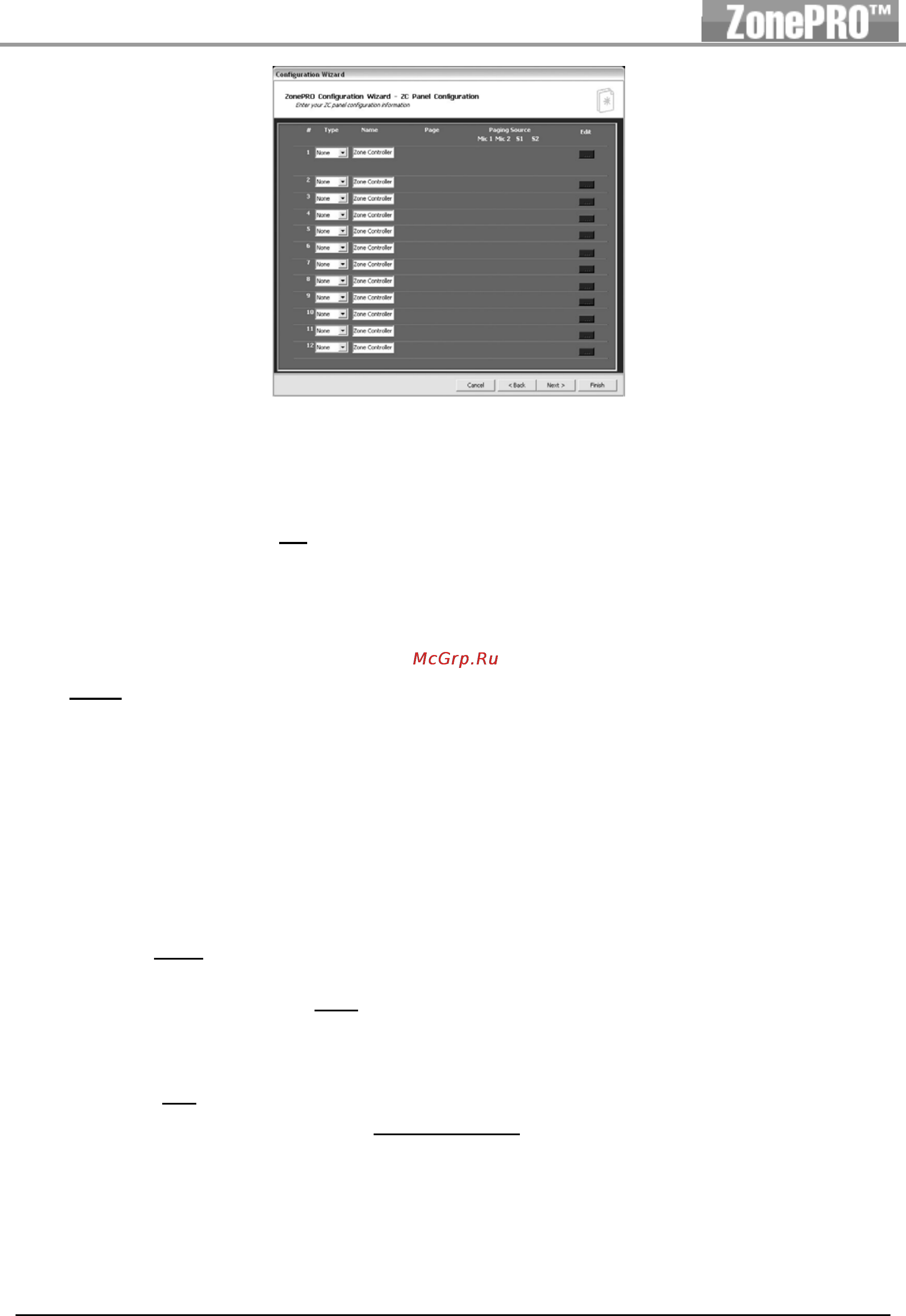

3.3.3 Конфигурация настенных зонных контроллеров (ZC Panel Configuration)

На этой странице производится настройка настенных зонных контроллеров, используемых для

управления процессорами Zone Pro.

Идентификационные номера (ID#

) - идентификационные номера, расположенные в левой части окна,

соответствуют идентификационным номерам, установленным для отдельных зонных контроллеров при

помощи микропереключателей. Например, чтобы выбрать ID#2, просто переведите переключатель №2

в положение «включен». ID 1-6 подключаются к одному гнезду ZC Input на задней панели процессора,

ID 7-12 - к другому. Чтобы выставить номера ID 7-12, просто добавьте 6 к ID-номеру, назначенному на

задней панели

зонного контроллера. Например, чтобы получить идентификационный номер ID#10,

подключитесь к гнезду ZC Input 7-12 и установите ID# на 4.

Типы (Types) – во избежание путаницы при дальнейшей работе рекомендуется давать зонным

контроллерам наименования. Так как у нескольких зонных контроллеров могут быть различные

функции, ниже приведены примеры каждой из них:

Сцены – для изменения сцен зонные контроллеры ZC-3 или ZC-4 должны иметь ID#1. При этом должно

быть отмечено флагом поле (флаговая кнопка) данного зонного контроллера на дисплее

. Выберите

требуемые сцены из списка сцен, расположенного в правой части окна, и свяжите их с положением

селектора A, B, C, D зонного контроллера ZC-3 или с положением переключателя 1-16 зонного

контроллера ZC-4 (позиции переключателя ZC-4 описаны в Приложении к данному руководству).

Пожар (Fire) – зонный контроллер ZC-FIRE является особым устройством выбора сцен. ZC-FIRE может

и должен иметь только один идентификационный номер - ID#2. Выберите

тип срабатывания реле ZC-

FIRE – замыкание (high) или размыкание (low). Выберите режим работы – заглушение (Mute) всех

выходов либо загрузку требуемой сцены.

Наименование (Name) - во избежание путаницы при дальнейшей работе рекомендуется давать

зонным контроллерам наименования.

Источник речевых сообщений (Page) – при необходимости управления источниками речевых

сообщений (page steering) должны использоваться зонные контроллеры ZC-3, ZC-4 или ZC-7. Для этого

отметьте флагами поля (флаговые кнопки) зонных контроллеров ZC-3 и ZC-4; контроллер ZC-7 отметит

ее автоматически. Затем выберите источник речевых сообщений – Mic 1, Mic 2, S1 или S2.

Редактирование (Edit) – Щелкните на кнопке Edit, чтобы установить параметры зонных контроллеров.

Редактирование - громкость (Edit – Volume) – для регулировки громкости могут

использоваться зонные контроллеры ZC-1, ZC-2, ZC-6 и ZC-8. Выберите требуемый тип зонного

контроллера и удостоверьтесь в правильности его идентификационного номера. Установите

максимальные и минимальные значения громкости для конкретного зонного контроллера. По

умолчанию все зонные контроллеры, выполняющие регулировку громкости, обеспечивают

подъем уровня на +20 дБ и уменьшение до полного заглушения (Mute).
