Обзор программного обеспечения Раздел 2
Цифровые зонные процессоры dbx Zone Pro Руководство по эксплуатации
7
В автономном режиме устройство можно удалить, выбрав в меню Device пункт Delete. Выбор
пункта Properties («Свойства») в меню Device обеспечит возможность обзора и редактирования
таких свойств процессора, как наименование, его МАС-адрес, узловой адрес (Node-address) и
пиковый выходной уровень. Здесь также указывается версия прошивки или операционной
системы (OS), загруженной в устройство.

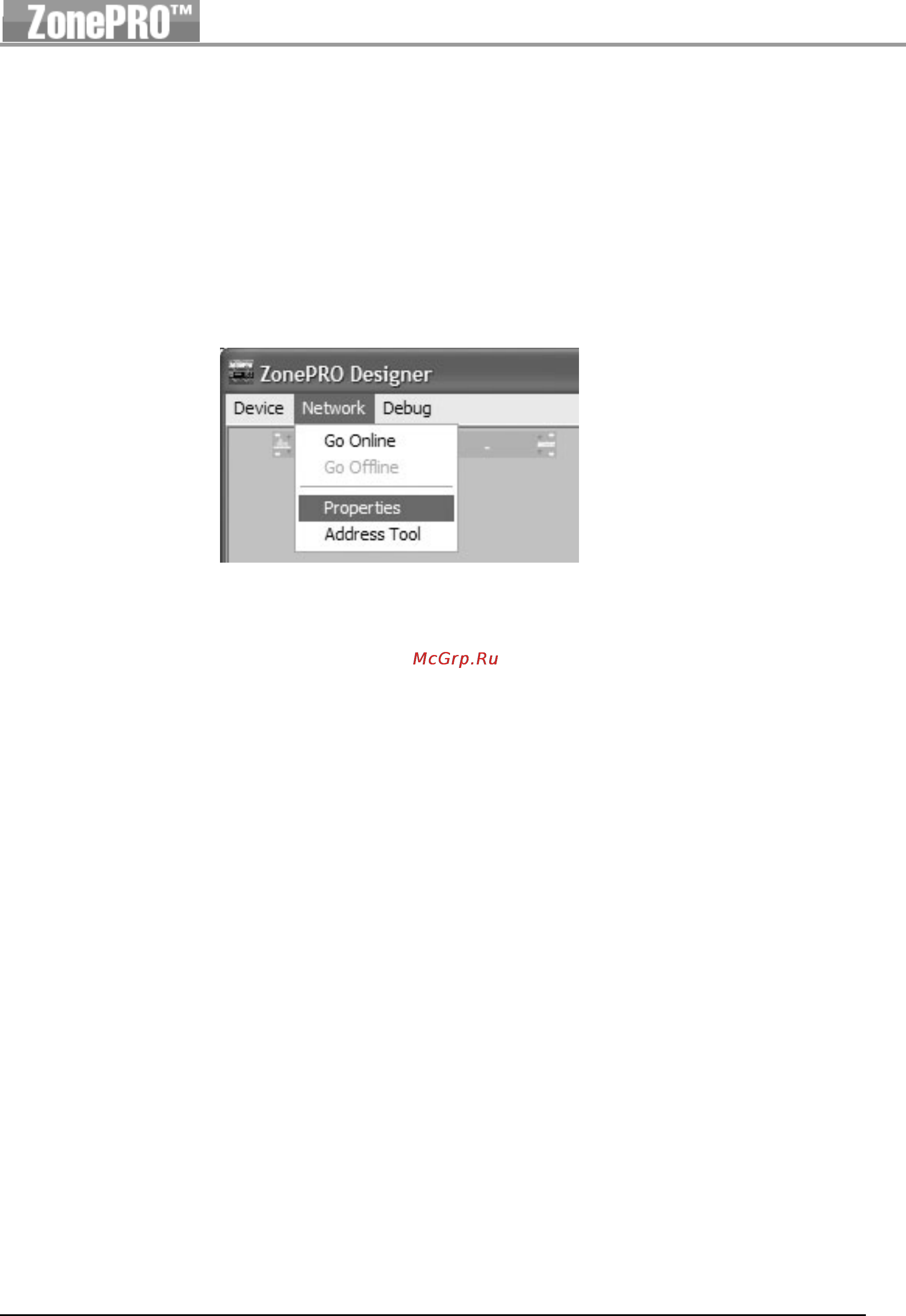

2.3.2 Меню сети – Network Menu
Меню сети (Network Menu) обеспечивает доступ к сетевым параметрам. Если компьютер не
может подключиться к устройству ZonePRO, Вы можете выбрать в сетевом меню строку
Properties («Свойства») и проверить назначение СОМ-порта, чтобы удостовериться в
корректности коммутации. Сетевое меню также снабжено инструментом адресации (Address
Tool), который может использоваться для распознавания других устройств в сети и
разрешения
конфликтов адресации, которые могут возникнуть между устройствами.
Примечание: узлы (Nodes)
Любое устройство, присутствующее в сети, считается узлом (точкой присоединения к сети), и
должно обладать узловым адресом; обычно это однозначное или двузначное число. После того,
как Вы разместили в сети первое устройство, программа поможет Вам добавить последующие
устройства, по мере добавления устройств добавляя единицу к предыдущему узловому адресу.
Например
, если узловой адрес первого устройства в сети 1, второму устройству будет дан
узловой адрес 2, третьему – 3, если только Вы специально не измените узловой адрес
устройства при помощи инструмента Address Toоl. Если компьютер не может подключиться к
процессору Zone Pro, проверьте назначение СОМ-порта в пункте меню Network Properties окна
Venue View, и удостоверьтесь, что устройство подключено к надлежащему
СОМ-порту.
Примечание: установка базовой сети (Setting up a basic Network)
Входящий в комплект поставки кабель Ethernet с перекрестной разводкой служит для
подключения компьютера непосредственно к Zone Pro 1260/1261 без использования
концентратора или маршрутизатора. При использовании концентратора или маршрутизатора
кабельную разводку необходимо выполнить самостоятельно. Поскольку прилагаемый кабель –
кабель с перекрестной разводкой, его нельзя использовать для подключения зонных
контроллеров или
для каскадной коммутации нескольких Zone Pro по шине Input Link Bus.
IP-установки Zone Pro по умолчанию следующие:
IP-адрес: 169.254.2.2
Маска подсети: 255.255.0.0
Шлюз по умолчанию: 0.0.0.0
Эти установки по умолчанию служат для упрощенной конфигурации при использовании системы
автоматического назначения IP-адресов Windows. Если операционная система Windows
настроена на автоматическое получение IP-установок, обеспечивается совместимая с Zone Pro
1260/1261 сетевая конфигурация - если в сети не присутствует DHCP/BOOTP
сервер. Примером
является сеть, включающая компьютер и один Zone Pro, соединенные кабелем с перекрестной
разводкой. Такой метод рекомендуется для конфигурации нового устройства. Обратите
внимание, что после подключения кабеля и включения Zone Pro системе потребуется 1-2 минуты
для автоматической настройки сетевых установок, совместимых с Zone Pro. По этой причине не
следует запускать программу ZonePRO Designer ранее, чем через 2 минуты после подключения
сетевого кабеля. Более подробная информация о правильной конфигурации сетевых установок
дается в Приложении.
