Раздел 1 Начало работы
Цифровые зонные процессоры dbx Zone Pro Руководство по эксплуатации
4

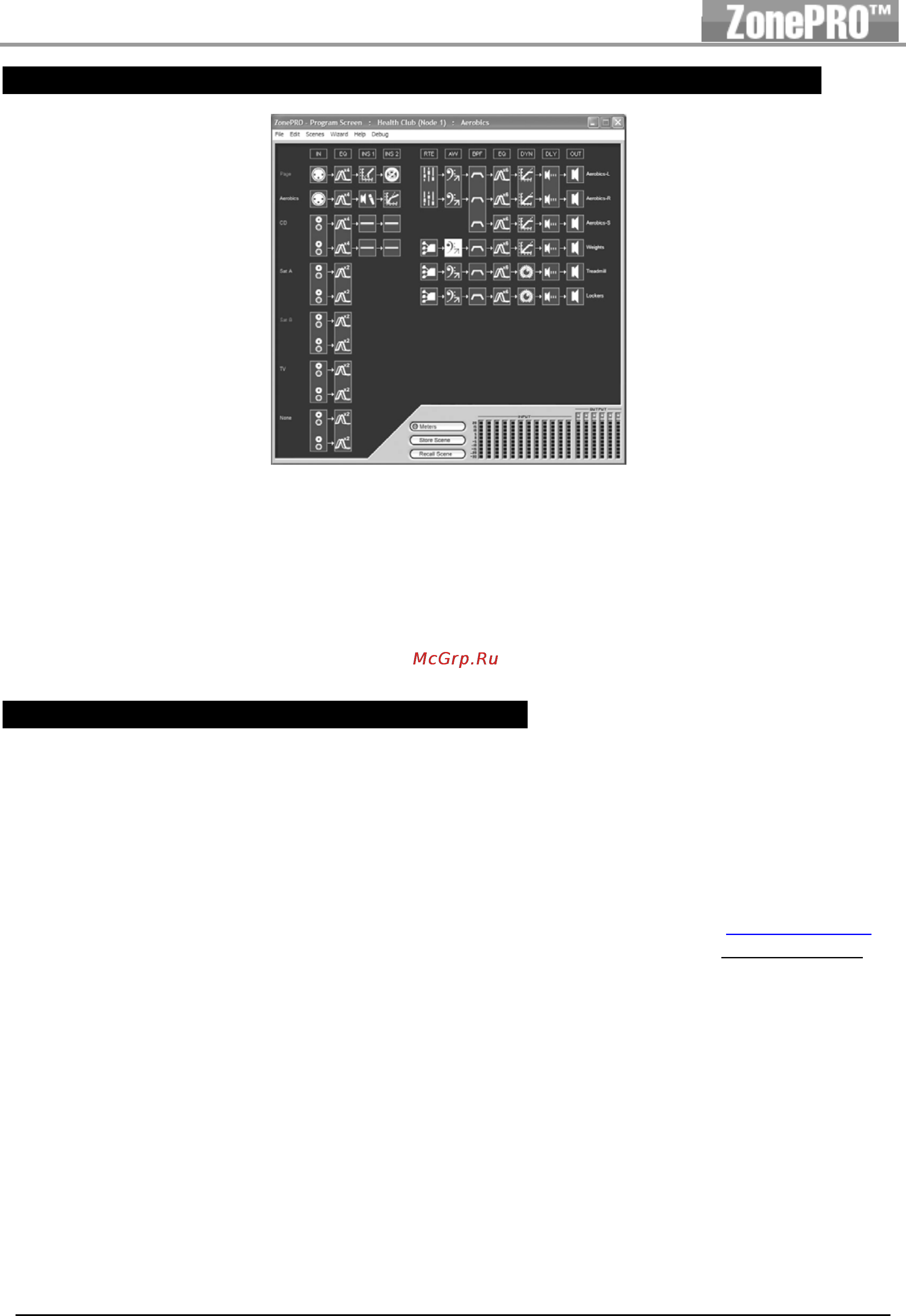

1.4 – Графический пользовательский интерфейс ZonePRO Designer
Графический интерфейс (GUI) ZonePRO Designer обеспечивает все функции,
необходимые для конфигурирования и программирования процессоров Zone Pro.
Графический интерфейс оборудован сетевыми утилитами для настройки
локальной сети, а также многочисленными функциями «Мастер» (Wizard) для
настройки системной маршрутизации, пользовательских меню управления,
параметров программирования и даже создания автоматических системных
изменений. Понимание ключевых особенностей программного обеспечения
ZonePRO Designer необходимо для полноценного использования процессоров
Zone Pro.
1.5 – Установка программного обеспечения
Минимальные системные требования к программе ZonePRO Designer:
Процессор 1 ГГц или быстрее
Windows 2000 или ХР
256 Мб RAM (рекомендуется 512 МБ)
Рекомендованное разрешение: 1024 х 768 пикселей или выше
Установка
• Программное обеспечение ZonePRO Designer находится на прилагаемом к
прибору компакт-диске. Его также можно скачать с сайта dbx: www.dbxpro.com
• Запустите программу установки двойным щелчком на файле ZonePRO_setup
.
• Программа установки попросит указать каталог для установки программы.
• После завершения установки рекомендуется перезагрузить компьютер.
Примечание
В ходе установки ZonePRO Designer необходимо отключить антивирусную защиту
компьютера.
