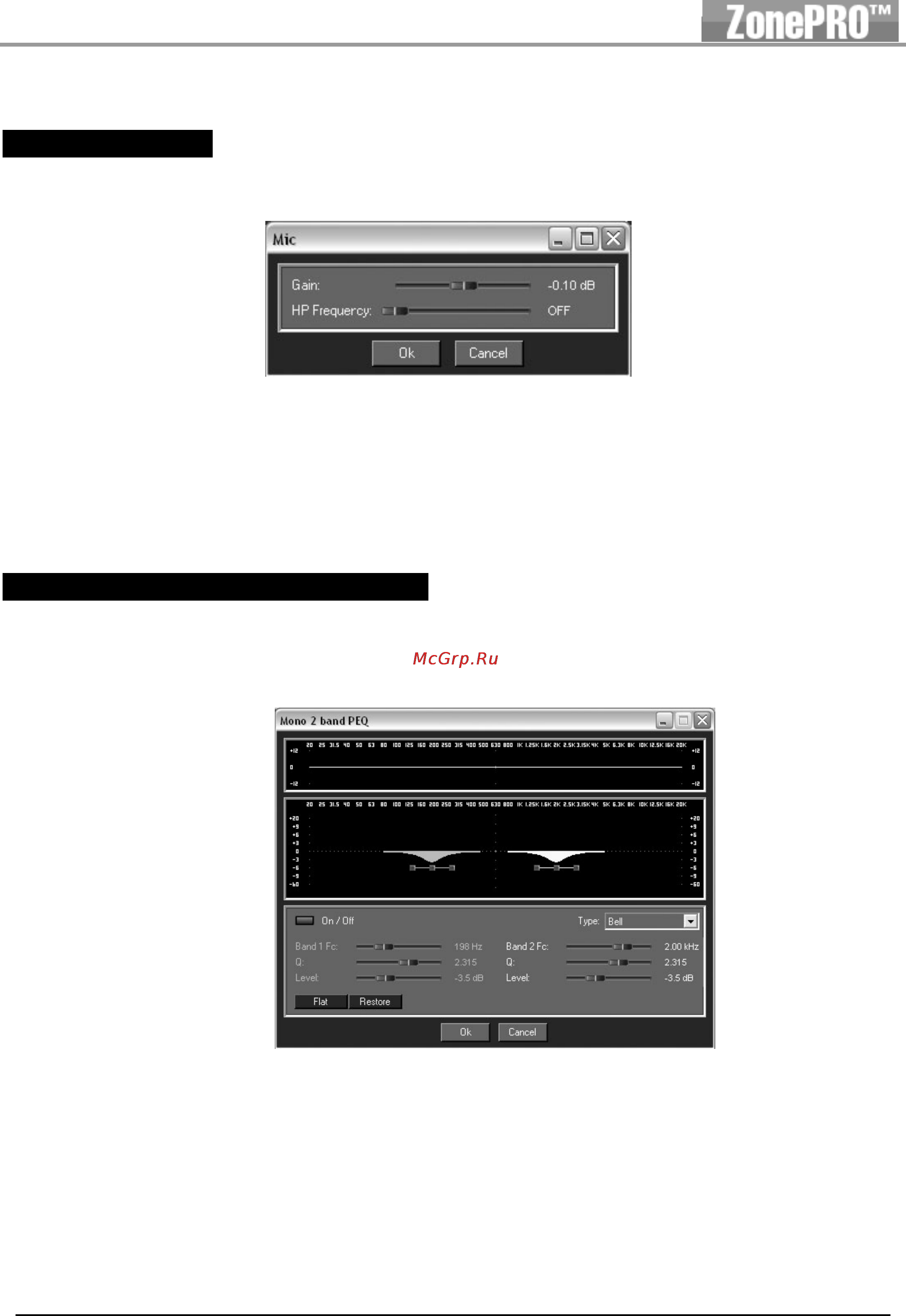

Раздел 4 Детальное описание параметров
Цифровые зонные процессоры dbx Zone Pro Руководство по эксплуатации
20
В данном разделе приведены иллюстрации рабочих блоков каждого эффекта
обработки, а также описания всех параметров Zone Pro с разъяснениями.
4.1 – Вход (Input)
Маршрутизация сигнала начинается с входного блока.
Входная чувствительность (Gain)
Регулирует входной уровень. Значения от –Inf до +20 дБ
ВЧ-фильтр (HP Frequency)
Регулирует частоту среза ВЧ-фильтра на микрофонных/линейных входах.
Значения: Off, 14,96 … 118,85 Гц (микрофонные входы и входы RCA S1-S2).
4.2 – Параметрический эквалайзер
На каждом входе Zone Pro до и после кроссовера можно применить параметрические
эквалайзеры – в 2-полосной или 4-полосной конфигурациях, по одному или каскадом
(микрофонные входы и входы RCA S1-S2).
Включение/выключение эквалайзера (EQ On/Off)
Включает/выключает эквалайзер.
Тип эквализации (Type)
Селектор Type служит для выбора типа эквализации - шельфовые (shelf) фильтры НЧ,
ВЧ, НЧ/ВЧ и колоколообразный (bell) фильтр.
