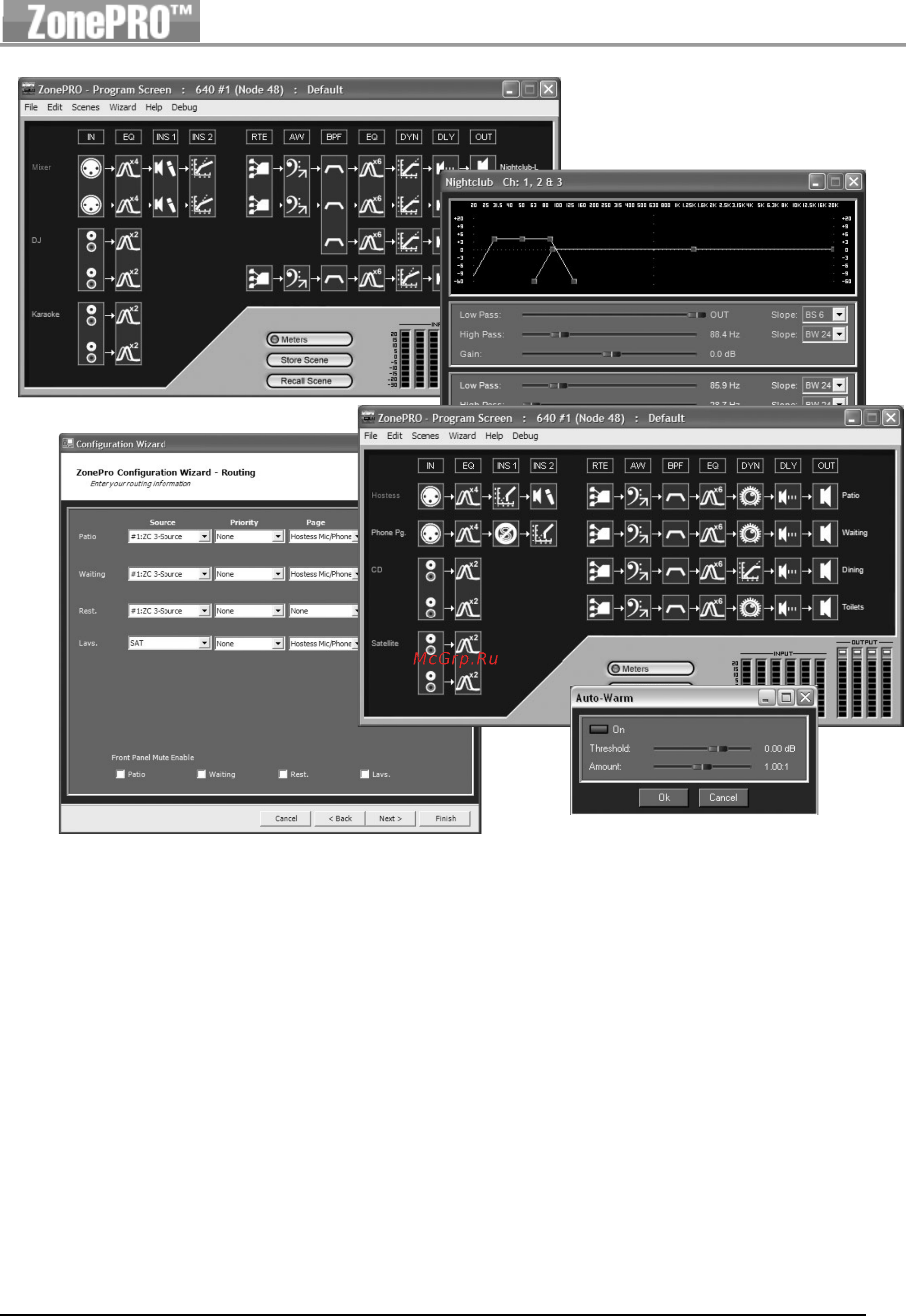

![DBX ZONEPRO 1261 [49/72] Раздел 5](/views2/1005055/page49/bg31.png)
Области применения Раздел 5
Цифровые зонные процессоры dbx Zone Pro Руководство по эксплуатации
41
Комментарии по применению в ночном клубе
1. Устройства Zone Pro расположены в кабинете менеджера.
2. Зонные контроллеры ZC в ночном клубе расположены рядом с баром и обеспечивают
выбор источника сигнала и регулировку громкости.
3. Из ночного клуба сигнал направляется в ресторан.
4. Чтобы электрический сигнал из ночного клуба поступал в ресторан одновременно с
акустическим сигналом, используется задержка на выходах.
5. Зонные контроллеры ZC
в ресторане обеспечивают выбор источника сигнала и регулировку
громкости в зоне ресторана.
