Eos 34.G [22/37] Assembly of the protective cover on the sauna heater
![Eos 34.G [22/37] Assembly of the protective cover on the sauna heater](/views2/1506924/page22/bg16.png)
22
GB

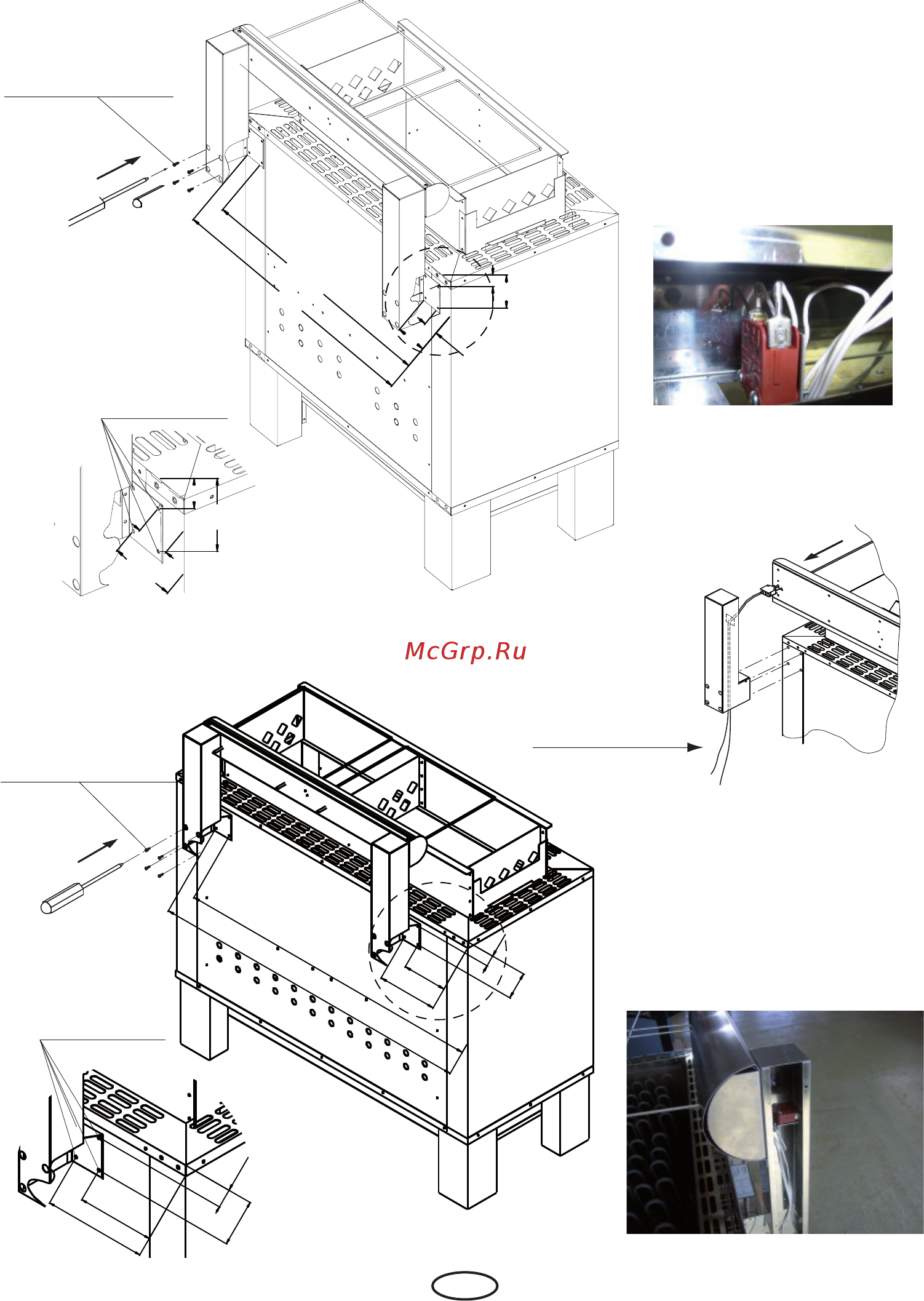

Assembly of the protective cover on the sauna heater
1.
1.
2
692,5
738
46,5
39
94
92
92
94
39
46,5
816
862
215,5
170
94
39
39
94
170
215,5
34G
Bi-O Star
750er
All plate screws for suspension of the heater protector.
All metric screws: for mounting the rocker switch
All dimensions provided in mm.
4 plate screws for each
4 x Ø 3.5 drill holes for each
34G
Bi-O Star
1000er
4 plate screws for each
4 x Ø 3.5 drill holes
for each
Lay the control cable for the
rocker switch and heater sup-
ply with a minimum clearance
of 30 mm.
