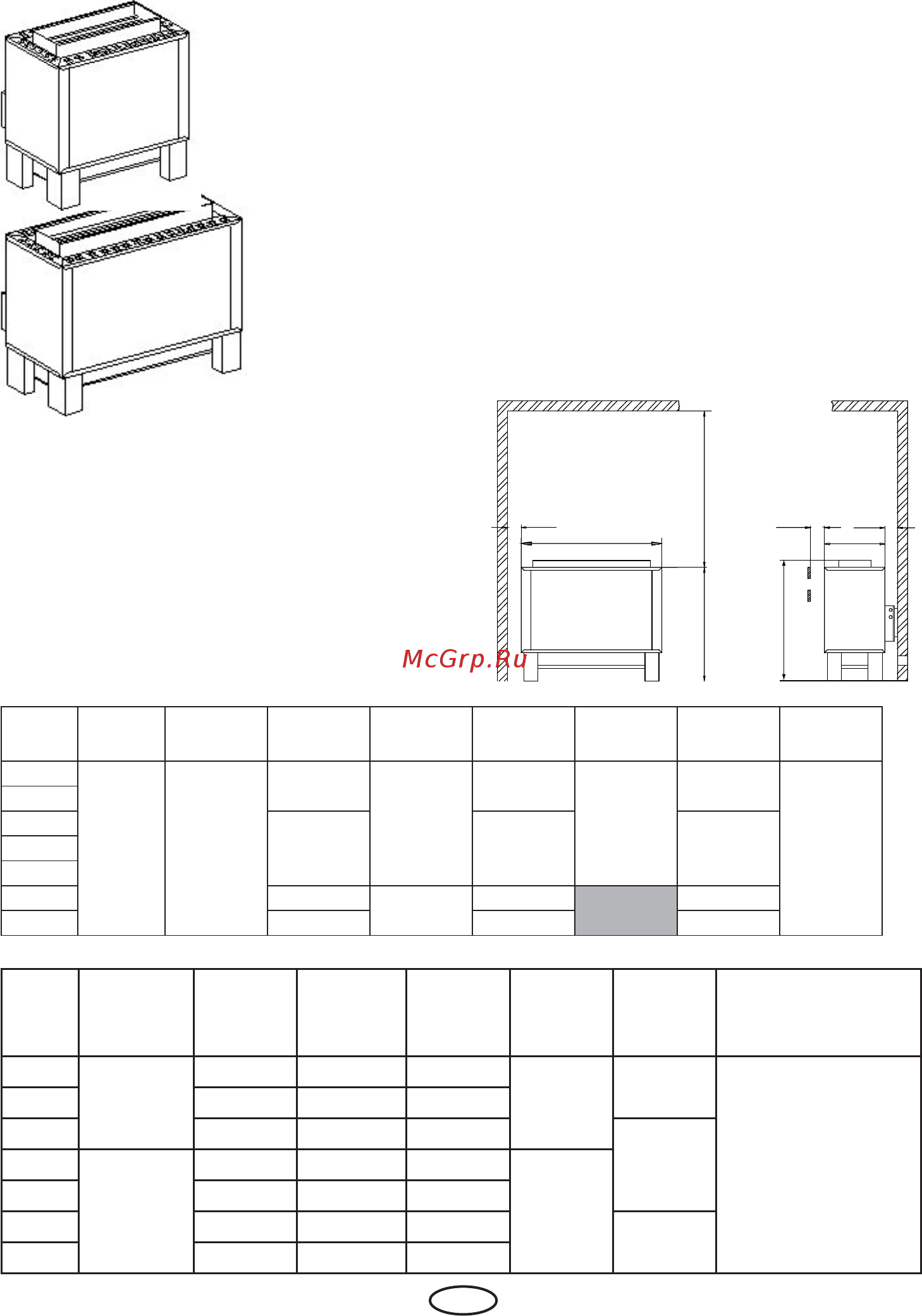

![Eos 34.G [9/37] Breite 100 cm](/views2/1506924/page9/bg9.png)
9
D
Montage
Das Saunaheizgerät ist für eine Anschluss-
Spannung von 400 V AC 3N vorgesehen.
G 15 = 15 kW
G 18 = 18 kW
G 21 = 21 kW
Breite=75 cm
G 24 = 24 kW
G 27 = 27 kW
G 30 = 30 kW
G 36 = 36 kW
Breite=100 cm
Mindestabstände
Die Mindesthöhe der Saunakabine muss
innen 2,10 m betragen.
Bei der Montage des Saunaofens ist darauf
zu achten, dass der senkrechte Abstand
zwischen Oberkante Saunaofen und Sau-
nadecke mindestens 130 cm und der waa-
gerechte (seitliche) Abstand zwischen Ofen
und Kabinenwand oder anderen brennbaren
Materialien mindestens 10 cm beträgt.
Der Abstand zwischen Ofenschutzgitter
bzw. Liegebank und anderer brennbarer
Materialien zum Ofen muss mindestens 10
cm betragen. Die Schutzgitter-Höhe muss
mit der vorderen Ofenhöhe gleich sein.
100 cm
(75 cm)
mindestens
130 cm
80 cm
10 cm
10 cm
43 cm
10 cm
Ofen-
leistung
nach DIN
elektr.
Anschluss
Absicherung
Steuergerät
in A
Absicherung
LSG
in A
Verbindung
Netz -
Steuergerät
Verbindung
Netz - LSG
Verbindung
Steuergerät
- Ofen
Verbindung
LSG - Ofen
Verbindung
Steuergerät
- LSG
15 kW
3N AC
50 Hz
400 V
3 x 16
3 x 16
5 x 2,5
5 x 2,5
5 x 1,5
5 x 1,5
4 x 1,5
18 kW
21 kW
3 x 35 5 x 6 5 x 624 kW
27 kW
30 kW 3 x 50
3 x 1,5
5 x 10 2 St. 5 x 6
36 kW 3 x 63 5 x 16 2 St. 5 x 6
Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte in mm² Kupferleitung.
Das Saunaheizgerät darf bei gewerblichem
Einsatz und bei Fernwirken* nur in Verbin-
dung mit einem geeigneten Abdeckschutz
oder S-Guard verwendet werden.
*Fernwirken = Einstellen, Steuern und/oder
Regeln eines Gerätes durch einen Befehl,
der außerhalb der Sichtweite eines Gerätes
vorgenommen werden kann, wobei Über-
tragungsmedien wie Telekommunikation,
Tontechnik oder Bussysteme angewendet
werden
ca. 95 cm
Ofen-leistung
nach DIN
Ofenmaße
(H/B/T) in cm
für Kabinen-
volumen
Mindestmaß der
Be- und Entlüftung
Gewicht ohne
Steine und
Verpackung
Steinfüllung
Leistungs-
schaltgeträt
(LSG) erforderlich
zu verwenden mit den
Steuergeräten
15 kW
95 x 75 x 53
18 - 25 m³ 50 x 6 cm 48 kg
30 kg
ECON 45L09
EMOTEC L09
ECON D2
ECON H2
EMOTEC DC 9000
EMOTEC DC 9000 DB/DL/DLF
EMOTEC HCS 9003
EMOTEC HCS 9003 DB/DL/DLF
EmoTouch II PB/AF/GF
18 kW 24 - 30 m³ 50 x 6 cm 49 kg
21 kW 24 - 34 m³ 50 x 8 cm 50 kg
LSG 1824 kW
95 x 100 x 53
35 - 40 m³ 50 x 8 cm 61,5 kg
45 kg
27 kW 40 - 50 m³ 50 x 9 cm 62,5 kg
30 kW 50 - 65 m³ 50 x 10 cm 63,5 kg
LSG 36
36 kW 65 - 75 m³ 50 x 10 cm 65,5 kg
