Страница 11
4. Назначение и конструкция
4.1 Принцип действия
Использование теплоты от трения при про-
хождении тока в воде
Паровые увлажнители воздуха HygroMatik
используют для выработки тепла электриче-
скую проводимость, которой обычно обладает
вода. В закрытом паровом цилиндре элек-
троды погружаются непосредственно в зали-
тую воду. К ним подводится сетевое
переменное напряжение. Благодаря электро-
проводности воды возникает течение тока
между электродами. При этом
подаваемая
электрическая энергия напрямую и без потерь
преобразуется в тепло. Производимый пар
имеет температуру около 100°C, его давление
незначительно повышено ("пар без давле-
ния"). Этот пар практически стерилен и не
содержит минералов. Соли жёсткости
("известь") в основном остаются в цилиндре.

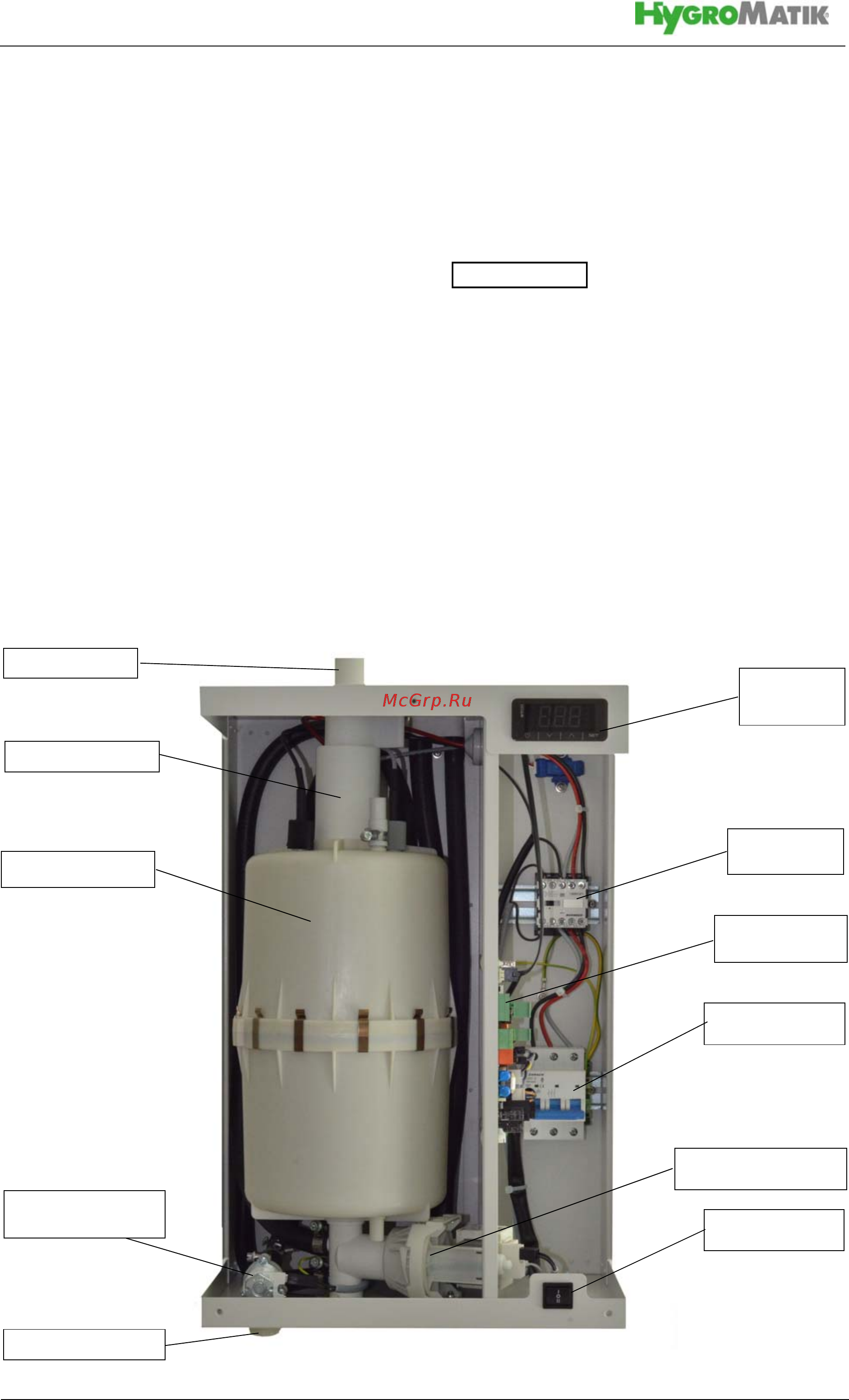

4.2 Механическая конструкция
Устройства HygroMatik серии StandardLine
предполагают настенный монтаж. Для прове-
дения технического обслуживания паровые
цилиндры разделяются посередине.
На устройствах SLE45
и SLE65, выпущенных
начиная с ноября 2018 г., используются паро-
вые цилиндры новой конструкции. Они разде-
ляются в верхней части стенки. Новые
цилиндры с обозначением "CY45/2" можно
устанавливать вместо старых и на устройства,
выпущенные ранее. Помимо цилиндров, изме-
нения коснулись и электродов. Новые элек-
троды подходят только к новым паровым
цилиндрам.
Цилиндры CY45/2 допускают эксплуатацию
без звездообразного блока
и при рабочем
напряжении более 480 В и высокой проводи-
мости воды в цилиндре.
управляющая
электроника
главный
панель
паровой цилиндр
подвод воды
электромагнитный
шламоотводящий
выход пара
управляющий
автоматический
предохранитель
клапан
контактор
насос
предохранитель
управлеия
паровой цилиндр
