Страница 20
5.4 Парораспределители
5.4.1 Общие правила монтажа
При монтаже парораспределителей соблю-
дайте правила, приведённые ниже.
Расположение в канале
• Парораспределители необходимо уста-
навливать как можно ближе к паровому
увлажнителю воздуха HygroMatik, чтобы
минимизировать потери пара в резуль-
тате конденсации.
• Предпочтительно размещать парора-
спределители в канале на стороне
нагнетания.
• Устанавливайте парораспределители
горизонтально, чтобы обеспечить опти-
мальный сток конденсата.
• В направлении движения
воздуха перед
парораспределителем / парораспреде-
лителями расстояние до других встроен-
ных элементов должно составлять не
менее 0,3 м в каждом случае.
Допустимое давление
• Повышенное давление в канале должно
составлять не более 1500 Пa
(
исключение: SLE02 позволяет 1200
Пa).
• Разрежение со стороны всасывания не
должно превышать -500 Па.
• В системах кондиционирования, работа-
ющих под высоким давлением, необхо-
димо по согласованию с
соответствующим специализированным
дилером изменить систему спускных
шлангов устройства в зависимости от
фактического общего давления.
Отвод воды
• Обращаем ваше внимание на то, что
согласно VDI 6022 в пределах участка
увлажнения в климатическом канале
необходимо
предусмотреть отвод воды.
Мероприятия при повышенной скорости
потока
• Если скорость потока превышает 3 м/с, в
результате образования вакуума могут
возникнуть проблемы с оттоком конден-
сата из парораспределителя. В этом слу-
чае можно изменить положение
распределителя на несколько градусов
по горизонтальной оси. При возникнове-
нии проблем обращайтесь к специализи-
рованному дилеру.

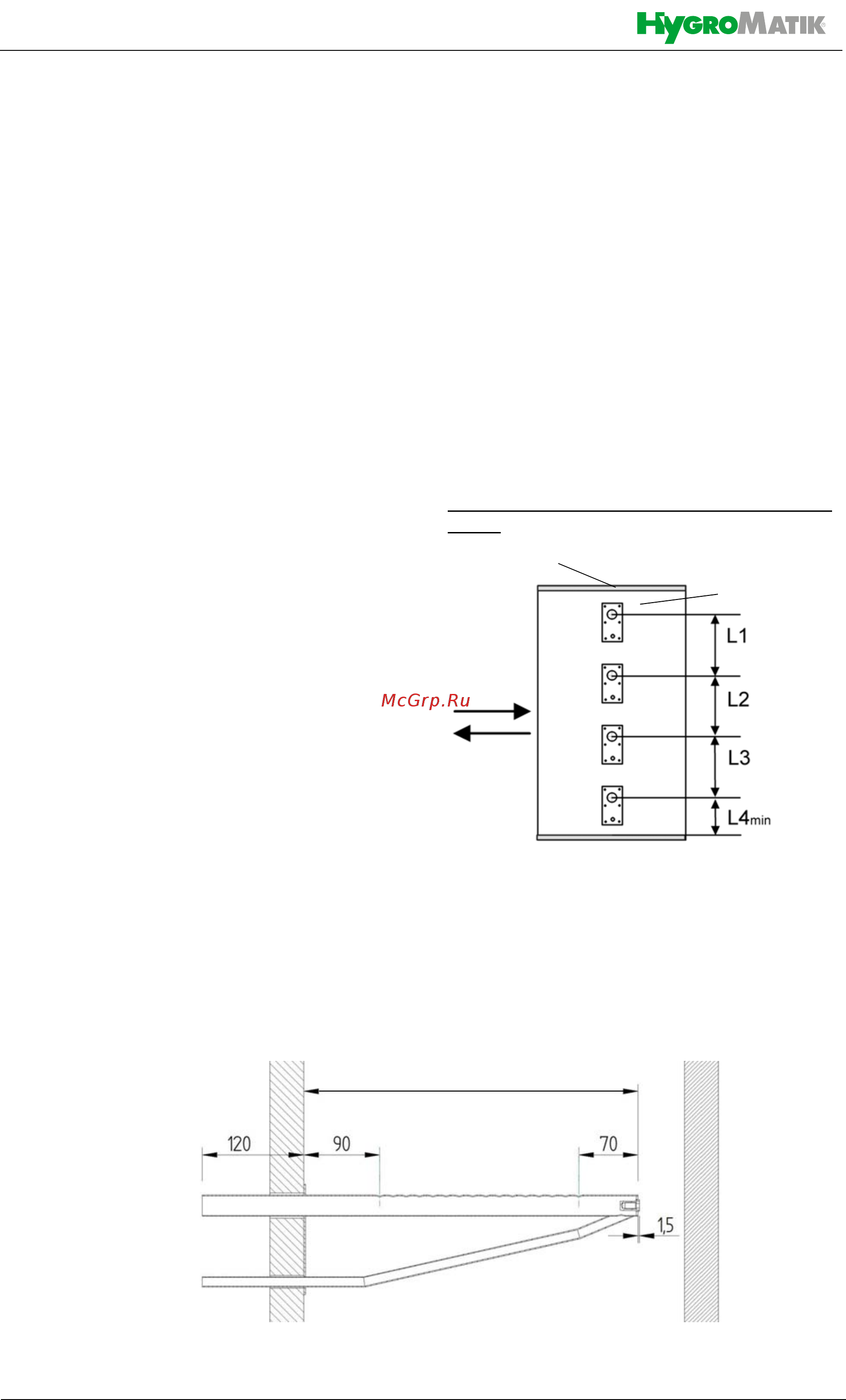

5.4.2 Рекомендации по прокладке
Приведённые ниже рекомендации предпола-
гают равномерный воздушный поток в канале.
Горизонтальный монтаж парораспредели-
телей
Стандартное расположение парораспредели-
телей:
Расположение парораспределителей на рав-
ном расстоянии по высоте канала обеспечива-
ет равномерное распределение пара в канале.
По возможности используйте всю высоту кана-
ла!
l*) (зависит от размера канала)
*) см. длину стандартного
парораспределителя Горизонтальный монтаж в канале
L1=L2=L3
воздушный
канал
направле-
ние потока
воздуха
парораспределитель
(вид сбоку)
