Страница 21

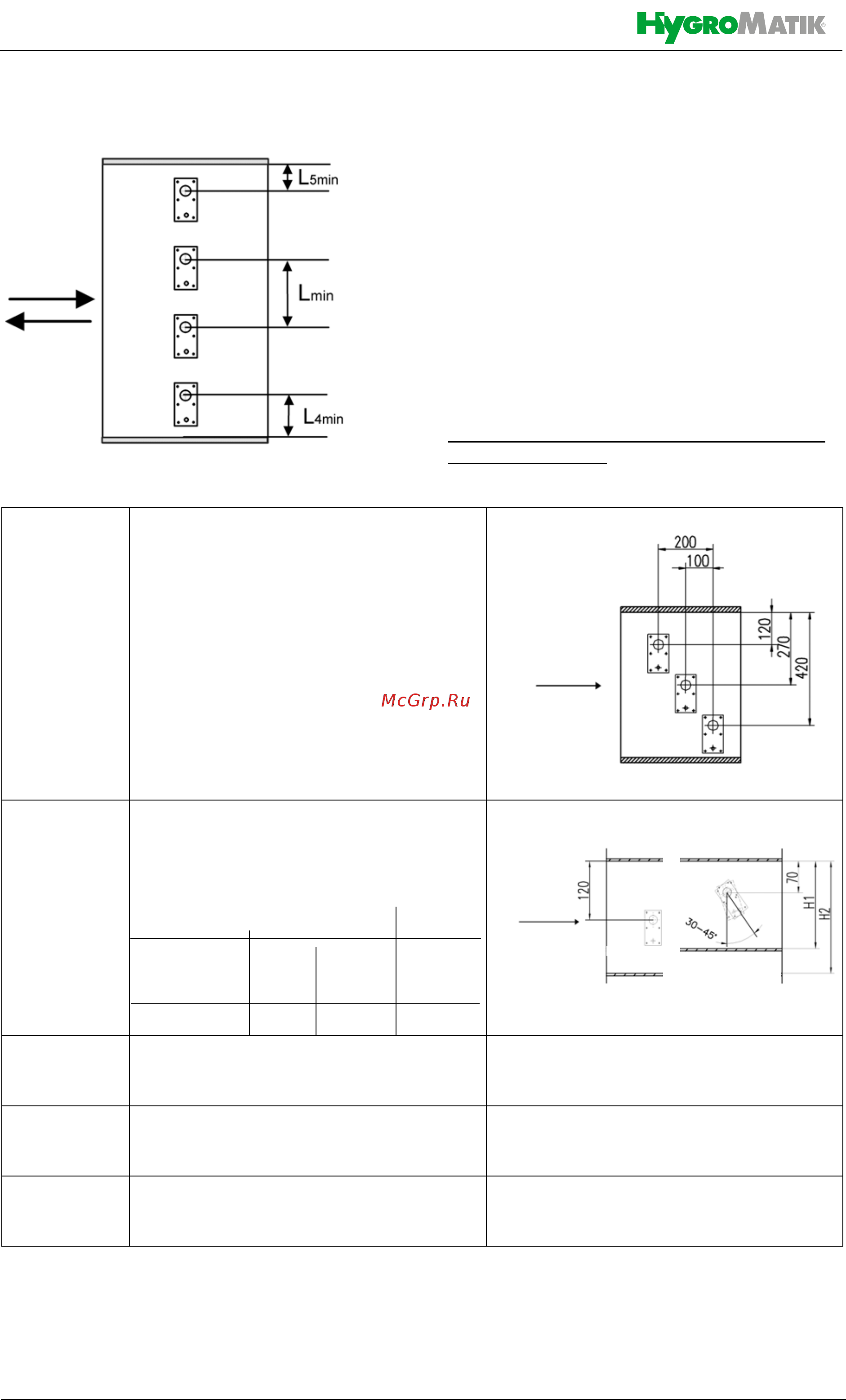

Минимальные расстояния для предотвраще-
ния образования конденсата:
L
min = 210 мм: расстояние между двумя
соседними парораспределителями
L4
min = 120 мм: расстояние между нижним
парораспределителем и дном канала
L5min = 120 мм: расстояние между верхним
парораспределителем и верхом канала
Расположение парораспределителей в кана-
лах особой формы
направле-
ние
потока
воздуха
плоский Парораспределители располагаются по
линии потока воздуха с боковым смеще-
нием, если невозможно соблюсти указан-
ное значение L
min (см. выше).
очень плоский Если парораспределитель расположен
под уклоном в 30-45° относительно воз-
душного потока, минимальное расстоя-
ние можно уменьшить на 70 мм.
Минимальные
значения: H1 [мм] H2 [мм]
30° 45°
DN25 182 168 225
DN40 193 179 230
узкий,
высокий
Парораспределители одинаковой длины
располагаются друг над другом, если воз-
можно – с боковым смещением.
квадратный Парораспределители одинаковой длины
располагаются со смещением по высоте
и боковым смещением.
плоский,
очень
широкий
Парораспределители располагаются
напротив друг друга, если они короче
ширины канала.
направление
потока воздуха
направ-
ление
потока
воздуха
плоский канал
