Страница 41
9.7 Очистка шламоотводящего
насоса
Демонтаж и очистка
» Демонтируйте паровой цилиндр, как
описано в разделе "Демонтаж и мон-
таж парового цилиндра".
» Снимите с насоса (32) переходник
(30).
» Отключите электрический штекер-
ный разъём от насоса.
» Выкрутите и удалите болты из под-
дона, при этом сохраните гаситель
колебаний. Извлеките насос из опоры
(37).
» Откройте насос (байонетный затвор).
» Удалите осадки
из спускных шлангов
и из насоса (при необходимости
замените кольцо круглого сечения
зелёного цвета).
Установка
» Увлажните кольцо круглого сечения
(33, зелёного цвета) и вложите его в
боковой патрубок опоры (37).
» Вставьте насос в опору и, подложив
гаситель колебаний (42) и подклад-
ные шайбы, закрепите его на поддоне
с помощью болтов.
» Увлажните кольцо круглого сечения
(31, зелёного цвета
) и вставьте его в
переходник (30).
» Надвиньте переходник на боковой
патрубок насоса.
» Установите электрический штекер-
ный разъём на насос (ориентация
произвольная).
» Откройте подвод воды.
» Включите устройство и через 15–30
минут работы проверьте герметич-
ность.
Опасность поражения электрическим
током!
Опасное высокое электрическое напряжение!
Соблюдайте инструкции по работе с деталями,
находящимися под напряжением.
Течи
могут спровоцировать появление тока
утечки.
» При наличии течи отключите питание
системы и обеспечьте защиту от
повторного подключения.
» Найдите и устраните течь!
» Выполните проверку на отсутствие
течей ещё раз.

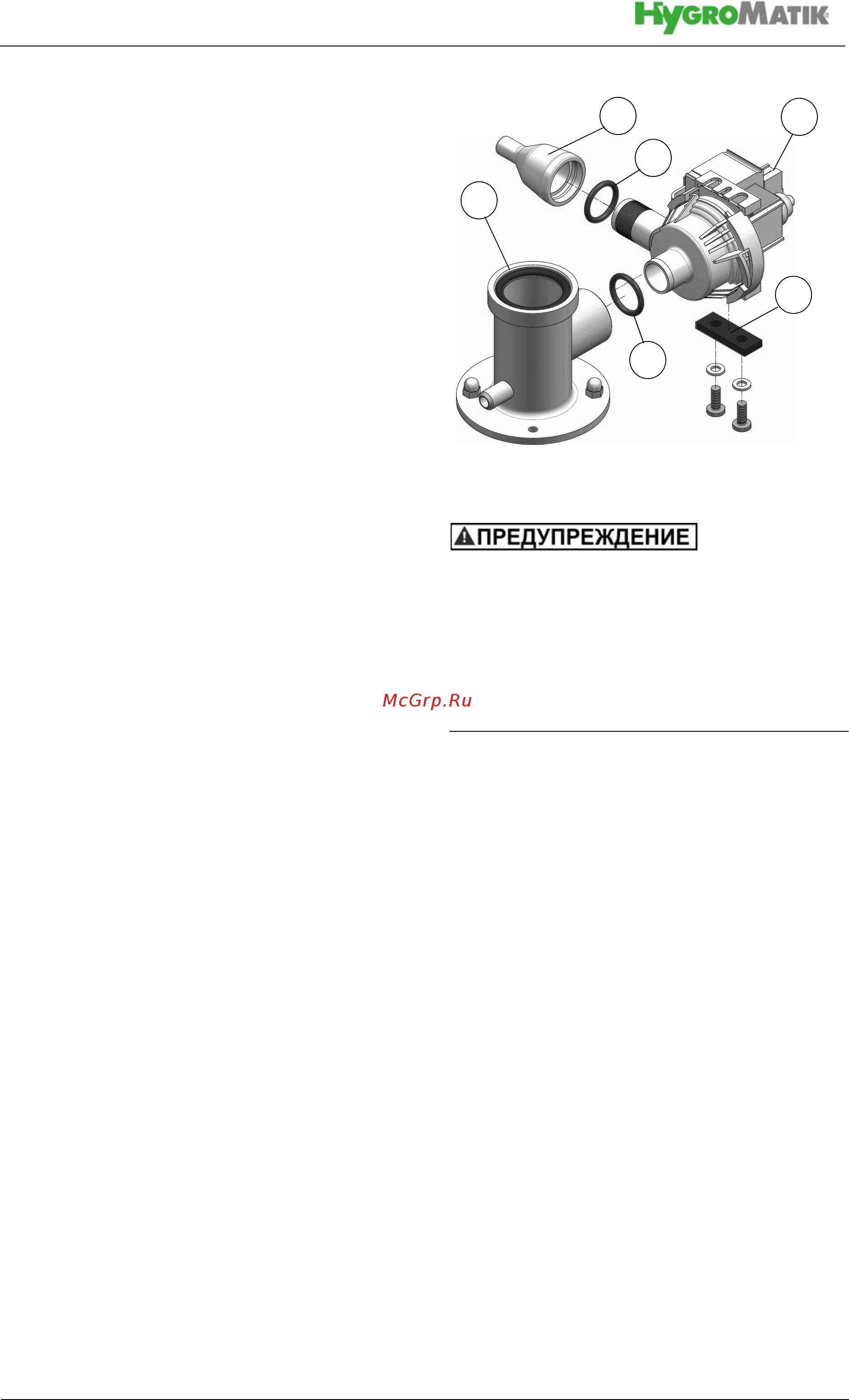

Шламоотводящий насос
32
30
31
33
42
37
