Страница 31
7.4.3 Кабельное соединение для
регулирующего и разрешаю-
щего сигнала на комбиниро-
ванных устройствах
На комбинированных устройствах отдельные
увлажнители работают в связке. Регулирую-
щий и разрешающий сигнал подключаются,
как описано выше, к ведущему устройству.
Кроме того, между ведущим устройством и
ведомым устройством (ведомыми устройст-
вами) заказчик устанавливает кабельное сое-
динение. В результате ведомое устройство
получает от ведущего управляющий сигнал и
перенаправленный (беспотенциальный) раз-
решающий сигнал.
На комбинированных
устройствах кабельное
соединение для регулирующего и разрешаю-
щего сигнала реализуется следующим обра-
зом:
7.5 Схема подключений
Полная схема подключений приведена в раз-
деле "Подключения системной платы" в главе
"Система управления" настоящего руковод-
ства по эксплуатации.
7.6 Проверка после электро-
монтажных работ
После монтажа проверьте, соответствует ли
электрическое оборудование требованиям
заказчика и предприятия электроснабжения.
Предохранительная цепь (между
клеммами 1 и 2) подключена?
Сетевое напряжение соответствует
указанному на заводской табличке?
Все электрические подключения
соответствуют схемам?
Подключение датчика влажности
выполнено правильно, с учётом его
выходного сигнала (0...10 В,
0...20 мA, 0...140 Ом), включая напря-
жение питания (если используется
датчик влажности)?
Все кабельные резьбовые
соединения затянуты правильно?
Все штекерные электрические соеди-
нения прочны и зафиксированы?
Устройство заземлено?
3
45
6
7
+20 В постоянного тока
Датчик влажности

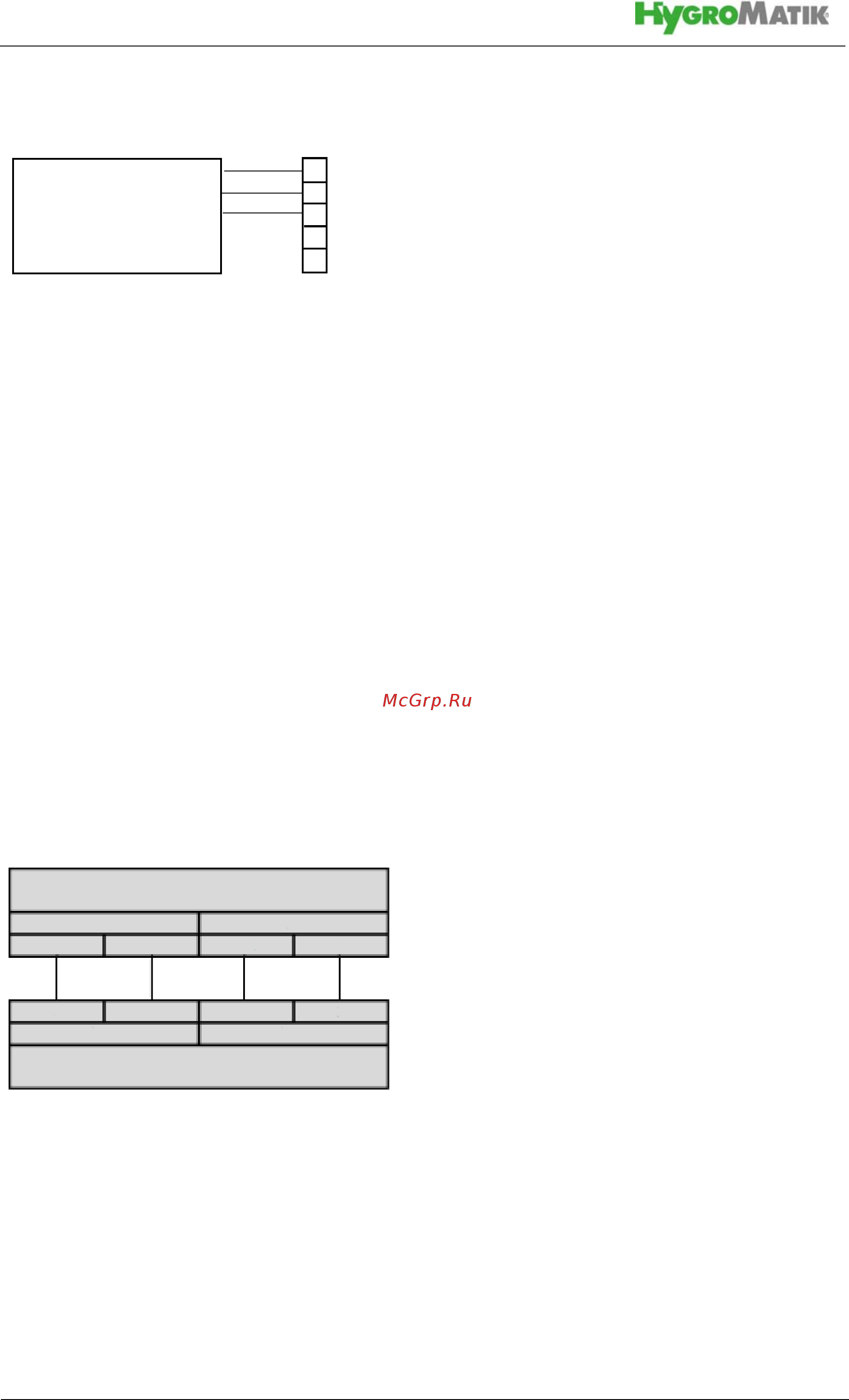

Пример подключения
датчика влажности 0...10 В
Клеммная колодка
заземление
0...10 В
1)
2)
12 13 11 14
5 4 1 2
ST07 K21
ST08 ST01
1) 1)
ведущее устройство
ведомое устройство
