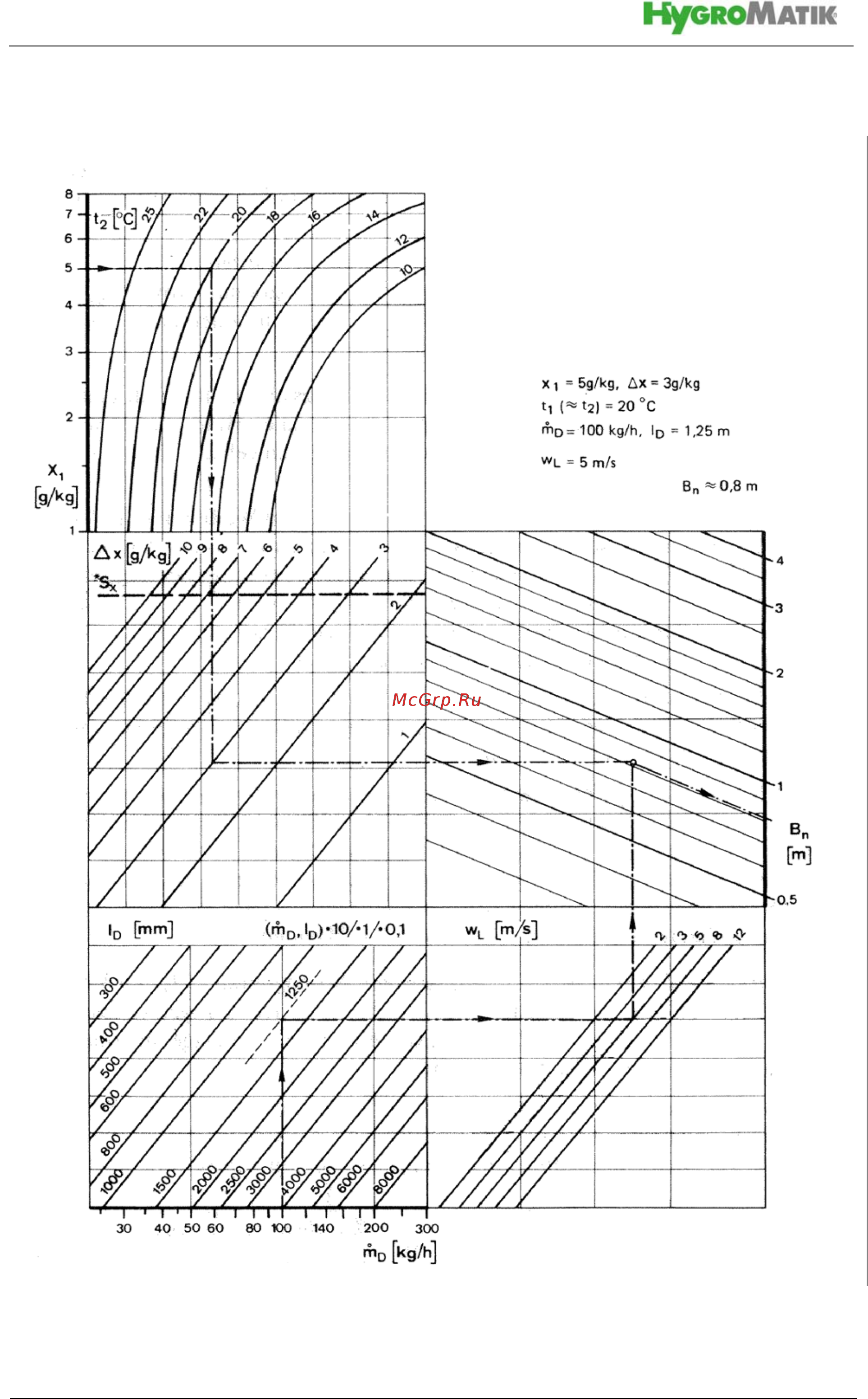

5.3.2 Номограмма участка увлажнения
Fonte: Henne, Erich: Luftbefeuchtung, 3a edizione 1984 (pagina 101), Oldenbourg Industrie-
verlag, München
Источник: Henne, Erich: Luftbefeuchtung, 3. Auflage 1984 (Seite 101), Oldenbourg
Industrieverlag, München
äàíî: ðàáîòà ñ èñïîëüçîâàíèåì âîçäóõà èç îêðóæàþùåé ñðåäû
Температура воздуха (после увлажнителя)
Влажность воздуха (перед увлажнителем)
Увеличение удельной влажности
Общая длина парораспределителей
Количество пара до увлажнения
Участок увлажнения
Скорость воздуха
Пример
Результат: участок увлажнения
дано: работа с использованием воздуха из окружающей среды
