Страница 14

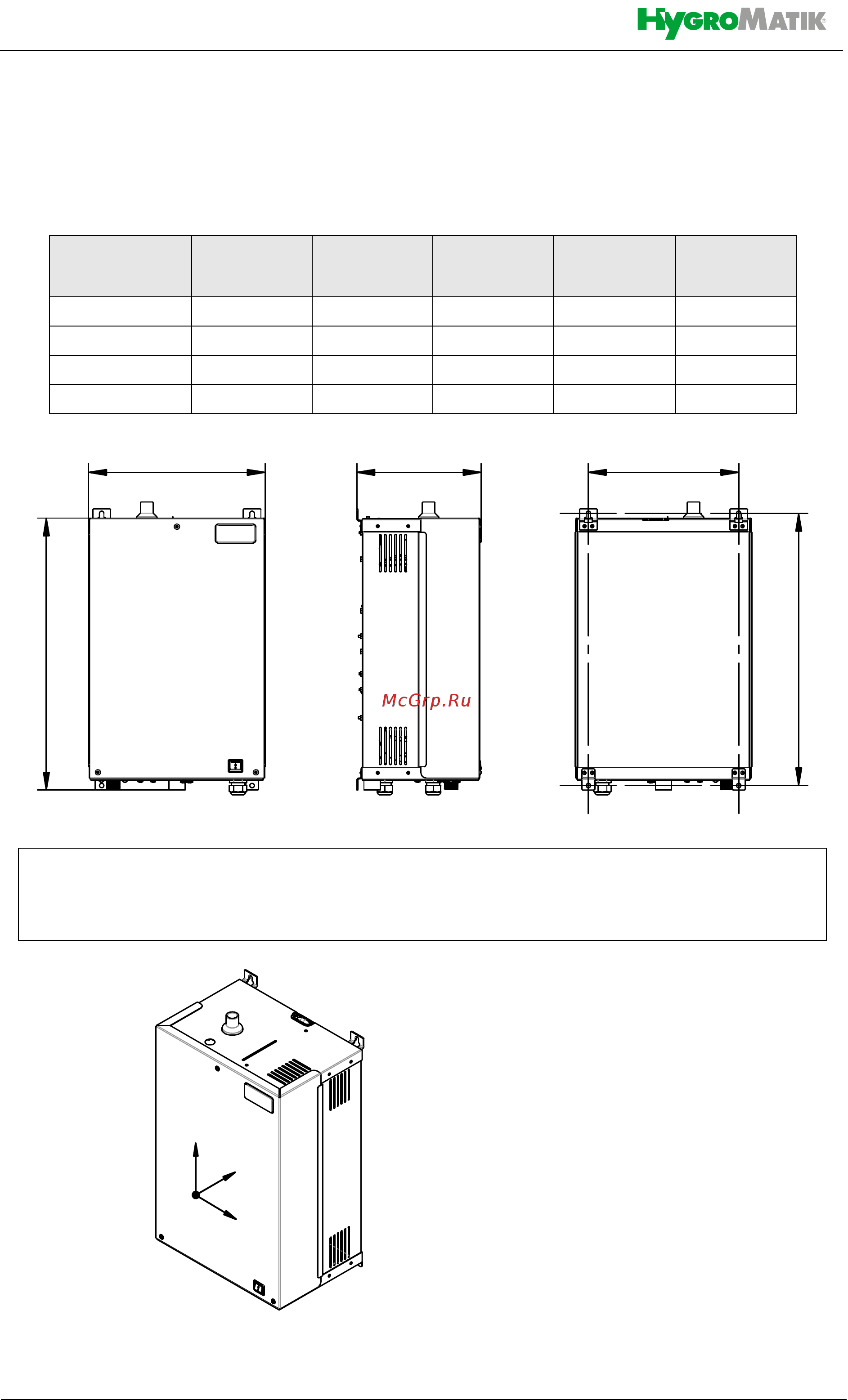

5.1.1 Габаритные размеры устрой-
ства и указания по монтажу
Таблица габаритных размеров устройства
тип
устройства
X [mm] Y [mm] Z [mm] A [mm] B[mm]
SLE 02 350 375 245 295 372
SLE05-SLE10 350 535 245 295 535
SLE15-SLE30 425 695 320 370 695
SLE45-SLE65 590 790 415 535 787
Z
X
Y
$
%
<
; =
подробные измерения на
https://www.hygromatik.com/files/pdf/hygromatik-standardline-dimensionsv11.pdf .
3d модели
на https://www.hygromatik.com/ru/downloads
