- 17 -
67-42-100b RU
b) Если переключатель инструментального канала не поворачивается плавно, может потребоваться
его дополнительная очистка.
(b-1) Извлеките целиком механизм переключателя инструментального канала из эндоскопа.
(b-2) Очистите все внутренние и внешние поверхности переключателя с помощью меньшей
стороны чистящей щетки (CS-C8S).
(b-3) Введите специально разработанную чистящую щетку CS-C8S большой щетиной в
отверстие цилиндра переключателя инструментального канала. Тщательно очистите
поверхности
.
(b-4) Затем тщательно очистите переключатель инструментального канала и хорошо ополосните.
6) Проверка регулировки увеличения (модели эндоскопов 90i/90K при использовании совместно с
процессором ПЕНТАКС, модель EPK-i)
a) (EG-2990i)
Поверните ручку регулировки увеличения по часовой стрелке для увеличения изображения до
двух раз. Поверните против часовой стрелки для возврата к оригинальному размеру.

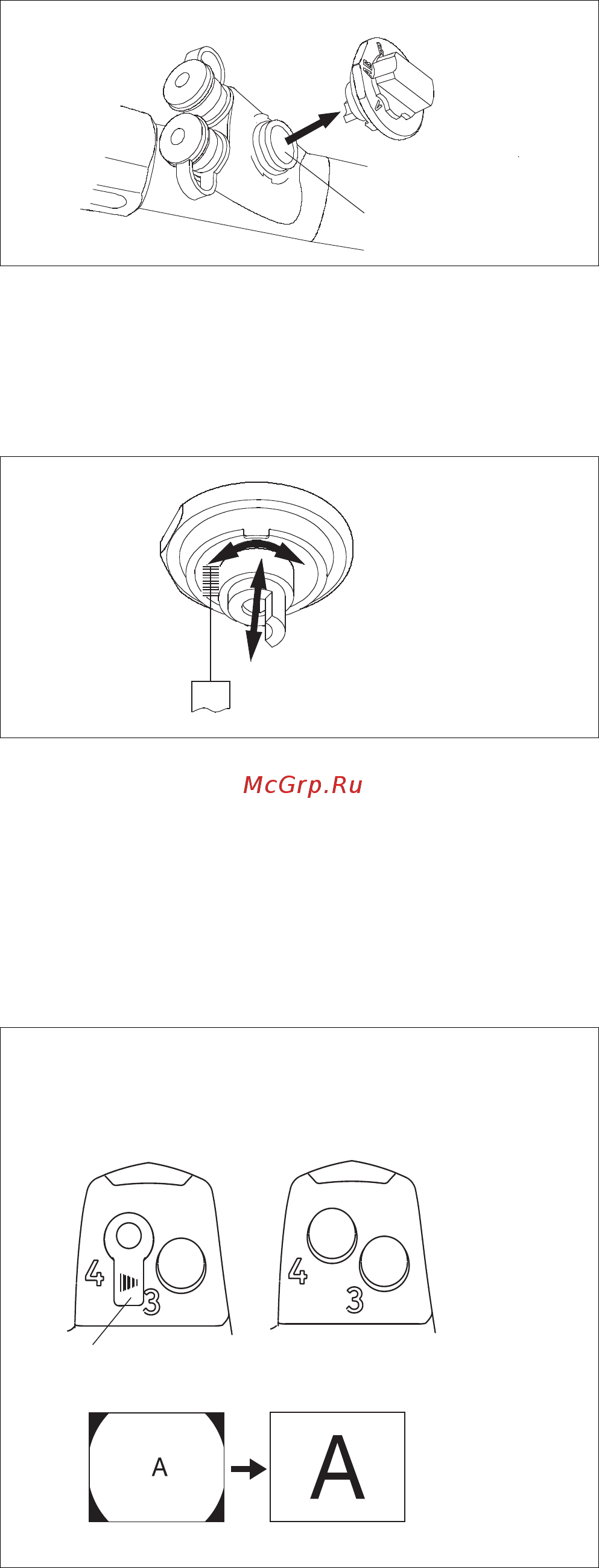

(1) Переключатель
(2) Цилиндр переключателя
Рисунок 14
(1) Переключатель
Рисунок 15
(1) Рычаг регулировки увеличения
(2) Стандартное изображение
(3) Увеличенное изображение
Рисунок 16
(1)
(2)
CS-C8S
(1)
EG-2990i
EG-2790i,
EG-1690K,
EG-2490K/EG-2790K/2990K,
EG-3490K/3890TK
(1)
(2)
(3)
