- 9 -
67-42-100b RU
6) После присоединения поверните рычаг на разъеме интерфейса по часовой стрелке.
ВНИМАНИЕ:
После подключения эндоскопа к видеопроцессору EPK-i всегда проверяйте, что эндоскоп плотно
закреплен в разъеме эндоскопа поворотом блокирующего рычага в положение "заблокировано" ("lock").
7) Присоедините трубку подачи воздуха/воды, которая отходит от собранной емкости для воды, к порту
подачи воздуха/воды на боковой поверхности коннектора PVE.
8) Включите процессор и воздушный насос (положение "ON") и проверьте надлежащее
функционирование.
9) Чтобы ВКЛЮЧИТЬ лампу, нажмите на выключатель лампы на процессоре.
10) Перед каждой процедурой проверяйте качество изображения, выводимого на монитор
с эндоскопа.
Уд о с т оверьт е с ь , что функции качества изображения, цвета, автоматической яркости (диафрагмы)
приемлемы согласно поставляемым с процессором ПЕНТАКС инструкциям.
2-2. ПРОВЕРКА ЭНДОСКОПА
ВНИМАНИЕ:
Если эндоскоп планируется использовать в клинических целях после тестирования отдельных
его функций (аспирация, подача воздуха/воды, водная струя и т.д.) без последующей обработки,
необходимо принять следующие меры предосторожности.
Во время тестирования отдельных функций эндоскопа используйте стерилизованную воду для
предотвращения реконтаминации предварительно обработанного инструмента передающимися
через воду микроорганизмами.Во время проверки/тестирования
эндоскопа нельзя использовать
водопроводную воду, особенно ту, которая могла стоять неиспользованной в незакрытой емкости
в течение длительного времени.
Перед осуществлением проверки отдельных функций эндоскопы ПЕНТАКС необходимо протестировать
на сохранение их водонепроницаемости (пример: отверстие в инструментальном канале). Этот тест
описан в другом разделе данного руководства под названием "Проверка герметичности".
1) Проверка вводимой трубки
a) Проверьте всю поверхность вводимой трубки на наличие необычных состояний, таких как
вмятины, признаки скола, складки, выступы, выпуклости
, чрезмерные изгибы, выпячивания,
следы укусов, отслаивание внешней оболочки, порезы/дыры или другие нарушения. Любые
вмятины или зазубрины на гибкой трубке эндоскопов могут привести к повреждению внутренних
устройств эндоскопов.
b) Так же проверьте кабель видеопроцессора на наличие внешних признаков повреждения, таких как
перегибы, признаки сдавления и т.д.
ВНИМАНИЕ:
Во избежание дальнейшего повреждения эндоскопа или возможности неисправной работы во время
выполнения процедуры не используйте эндоскоп, имеющий дефекты или внешние признаки повреждения.
c) Перед каждым использованием у пациента убедитесь, что эндоскоп полностью очищен и
подвергся либо дезинфекции высокого уровня, либо процессу стерилизации.
ПРЕДУПРЕЖДЕНИЕ:
Перед первым использованием, после любых ремонтных/сервисных работ и перед каждым
использованием у пациента все инструменты должны обрабатываться. При применении
химиотермических методов для обработки эндоскопов ПЕНТАКС перед использованием и/или
дальнейшей эксплуатацией инструменты необходимо остудить до комнатной температуры.

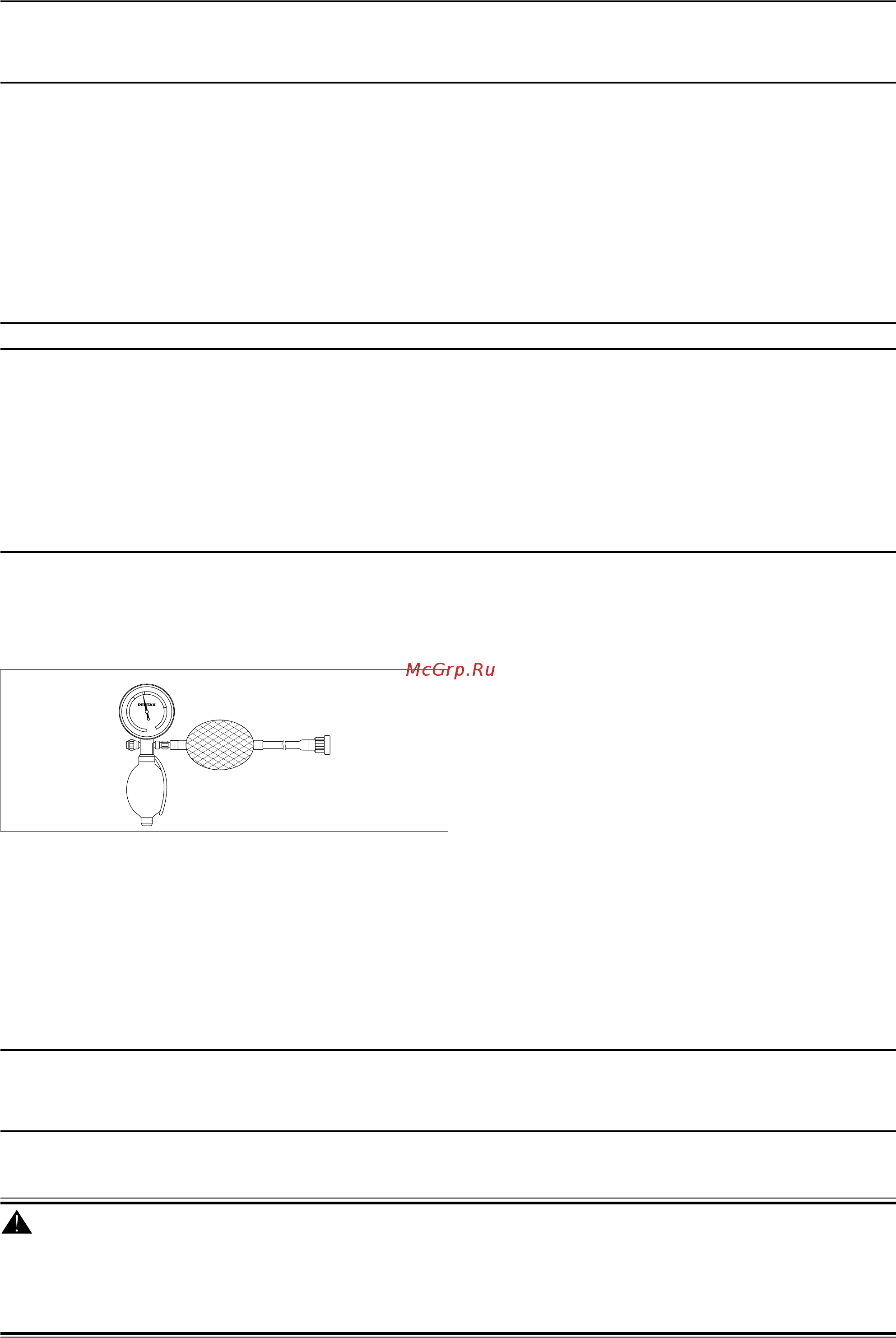

Рисунок 7: Течеискатель
T
E
S
T
D
A
N
G
E
R
LEKAGE TESTER
SHA-P2
kPa
9.8
19.6
29.4
39.2
0
