- 27 -
67-42-100b RU
ПРИМЕЧАНИЕ:
Следует отметить, что пока клапан баллона со сжатым CO2 ОТКРЫТ, а отверстие на верхушке
клапана подачи воздуха/воды НЕ закрыто, CO
2 постоянно выходит в помещение через клапан воздуха/
воды. Таким образом, для уменьшения избыточной концентрации CO
2 рекомендуется закрывать
клапан баллона со сжатым CO
2, работать в хорошо проветриваемом помещении и при возможности во
время длительного осмотра или в очень тесных помещениях использовать подачу воздуха.
В качестве альтернативы можно использовать опционально поставляемый клапан газа/воды модели
OF-B194 вместо стандартного клапана воздуха/воды. OF-B194 является закрытым двухступенчатым
клапанным механизмом. Нажатие до первого положения активирует подачу газа CO
2
, а полное нажатие
до второго положения активирует подачу воды.
При использовании клапана OF-B194 газ CO
2
не попадает в помещение.
После использования газа CO
2
замените OF-B194 клапаном воздуха/воды OF-B188.
ПРИМЕЧАНИЕ:
Во время обычной инсуффляции воздухом с использованием клапана воздуха/воды можно оставлять
адаптер OF-G11 присоединенным к эндоскопу. Однако боковой люэровский разъем на OF-G11 должен
быть закрытым.
Подобным образом, для нормальной подачи воды необходимо ВКЛЮЧИТЬ воздушный насос, а адаптер
OF-G11 заблокировать пластиковым колпачком для люэровского разъема.
6) Лазерный световод необходимо вводить в эндоскоп таким же образом, как это описано для
биопсийных щипцов в разделе 3-3.
7) Положение активной части лазерного световода всегда должно ясно визуализироваться до активации
лазерного оборудования.
8) Необходимо осознавать, что на качество видеоизображения эндоскопа во время использования лазера
могут влиять различные факторы. Интенсивность направляющего луча, установленная
большая
мощность лазера, близкое расположение лазерного волокна к концу эндоскопа, избыточная
коагуляция тканей могут неблагоприятно сказываться на качестве изображения. Для получения
оптимального результата рекомендуется устанавливать мощность направляющего луча и лазера на
минимальные для достижения желаемого клинического эффекта уровни.
9) Следуйте стандартному больничному протоколу относительно безопасности при использовании
лазеров, включая использование защитных
очков.
ПРЕДУПРЕЖДЕНИЕ:
Перед активацией лазера убедитесь, что волокно лазера вышло из дистального отверстия канала
эндоскопа. Невыполнение этого правила может привести к повреждению эндоскопа и возможному его
обгоранию/возгоранию.

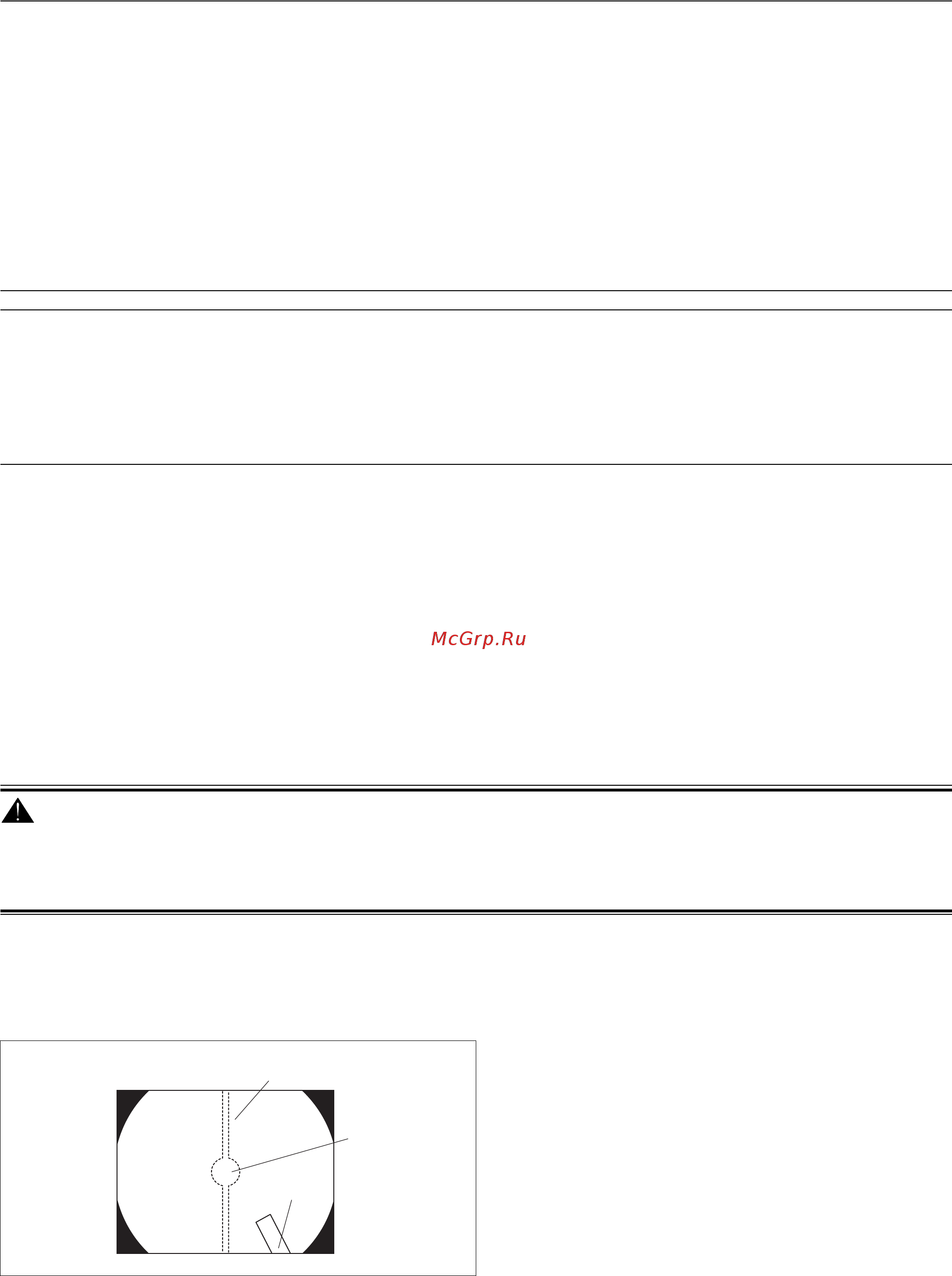

10) При расположении дистального конца эндоскопа ближе, чем на 20 мм от облучаемой поверхности
ткани, направляющий луч может "размазывать" изображение, как показано ниже. При слишком
выраженном эффекте "размазывания" и искажении поля зрения необходимо уменьшить
интенсивность направляющего луча.
(1) "Размазывание"
(2) Облучаемая область
(3) Световод
Рисунок 26
(2)
(1)
(3)
