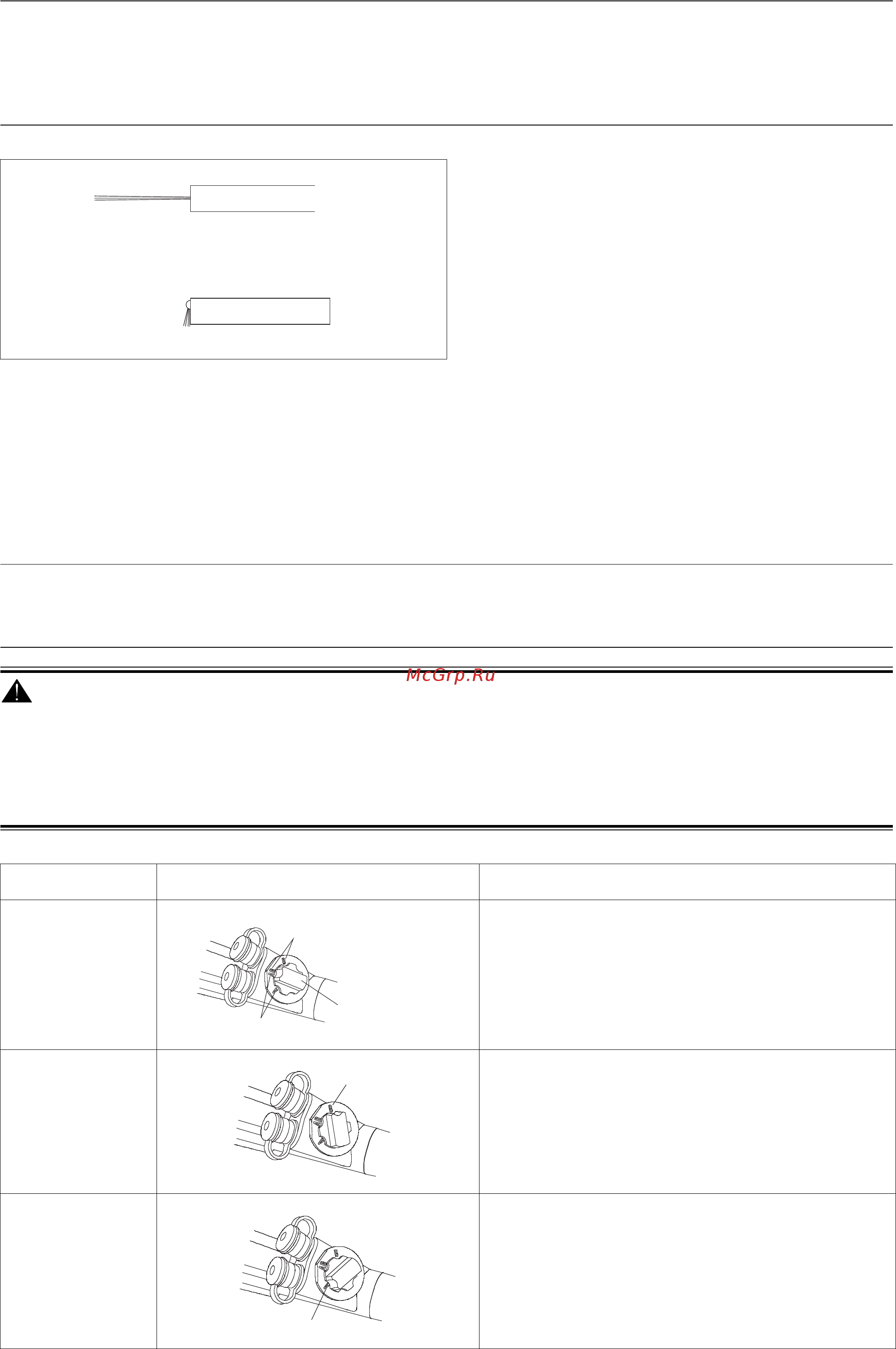

- 16 -
ПРИМЕЧАНИЕ:
Систему водной струи, установленную в эндоскопах ПЕНТАКС, не следует путать со "вспомогательной"
или ручной системой подачи воды, функция которой заключается только в очистке дистальной линзы
объектива. Истинная водная струя позволяет эндоскописту направлять сильную струю воды для
смывания крови, загрязнений и т.д. с конкретной исследуемой области для улучшения визуализации.
5) Проверка переключателя инструментального канала (ТОЛЬКО ДЛЯ ЭНДОСКОПОВ С
ДВУМЯ КАНАЛАМИ)
a) Проверьте состояние переключателя инструментального канала (OF-B161). Ручка переключателя
при вращении должна двигаться плавно, а в положениях с индикаторами фиксироваться со
щелчком. Переключатель инструментального канала позволяет пользователю выбирать метод
аспирации через один из каналов, либо одновременную аспирацию через оба канала.
ПРИМЕЧАНИЕ:
Ручку переключателя инструментального канала можно поворачивать как по часовой стрелке, так и
против.
ПРЕДУПРЕЖДЕНИЕ:
НИКОГДА не используйте переключатель OF-B161 при наличии любых внешних признаков повреждения
или каких-либо необычных состояний. Использование неисправного переключателя или неправильное
присоединение переключателя к цилиндру переключателя аспирации может привести к снижению
мощности аспирации, утечке воздуха/жидкости и/или возможности перекрестной контаминации
вследствие возможного заброса или разбрызгивания жидкостей пациента.
(1) ВОДНАЯ СТРУЯ
вода подается под давлением прямо в
необходимую область
(2) ВСПОМОГАТЕЛЬНАЯ ВОДНАЯ СИСТЕМА
вода подается на конец эндоскопа для
очистки линзы
Рисунок 13
РУЧКА УПРАВЛЕНИЯ ДЕЙСТВИЕ
Одновременна
я аспирация
через оба
канала.
Совместите ручку переключателя
инструментального канала с совмещенным
указателем “AB” и нажмите на клапан
аспирации, чтобы начать/остановить
аспирацию.
Аспирация
только через
маленький
канал.
Совместите ручку переключателя
инструментального канала с одиночным
указателем “B” и нажмите на клапан
аспирации, чтобы начать/остановить
аспирацию.
Аспирация
только через
большой канал.
Совместите ручку переключателя
инструментального канала с одиночным
указателем “A” и нажмите на клапан
аспирации, чтобы начать/остановить
аспирацию.
(1)
(2)
“B”
“A”
Переключатель
инструменталь-
ного канала
“B”
“A”
