- 15 -
67-42-100b RU
b) Прикрепите адаптер обратного клапана водной струи (OE-C12) и крышку коннектора водной струи
(OF-B118) в открытом виде, а затем ирригационную трубку (OF-B113) к коннектору водной струи
на коннекторе (PVE). Â рис.12
c) Присоедините к этой трубке наполненный стерильной водой шприц и промойте трубку водой.
Вода должна вытекать равномерной сильной струей из патрубка водной струи на дистальном
конце эндоскопа (в первый раз это может занять несколько секунд). Â рис.12
d) В системе водной струи используйте только стерильную воду.
e) Если вода не поступает должным образом, НИКОГДА не пытайтесь очистить патрубок воды иглой
или другим острым предметом.
Вместо этого необходимо предпринять следующие шаги:
(e-1) Присоедините к ирригационной трубке шприц, заполненный
совместимым энзимным
моющим раствором.
(e-2) Промойте раствором трубку и патрубок. Замачивание канала водной струи в моющем
растворе должно содействовать растворению и выведению любых частиц, которые
препятствуют подаче струи нормальной силы из патрубка водной струи.
(e-3) Снимите шприц, содержащий моющий раствор, и присоедините шприц с воздухом.
Продуйте каналы воздухом, а затем промойте канал
(ы) воздуха и воды стерильной водой.
Затем продуйте ирригационную трубку и патрубок воздухом несколько раз для удаления из
трубки и патрубка остатков раствора.
f) Вместо ручного впрыскивания с помощью шприца в системе водной струи можно использовать
специально разработанные ирригационные насосы, предназначенные для эндоскопической
ирригации. Механизмы резинового обратного клапана ПЕНТАКС всегда должны
быть
присоединены и расположены внутри канала подачи водной струи. Всегда используйте самые
маленькие уровни настройки ирригационного насоса, требуемые для проведения процедуры, и
увеличивайте интенсивность потока воды, с учетом состояния пациента.
ПРИМЕЧАНИЕ:
Для промывания во время эндоскопической процедуры должна использоваться только стерильная вода.
ВНИМАНИЕ:
Для обеспечения должной работы системы водной струи может потребоваться повторение
вышеизложенных шагов несколько раз.
При ненадлежащей подаче воды свяжитесь со своим местным сервисным центром ПЕНТАКС.
ПРЕДУПРЕЖДЕНИЕ:
Хотя система водной струи может не использоваться во время каждой клинической процедуры, ее
НЕОБХОДИМО очищать должным образом и подвергать такому же процессу дезинфекции/
стерилизации, как и другие внутренние каналы эндоскопа.

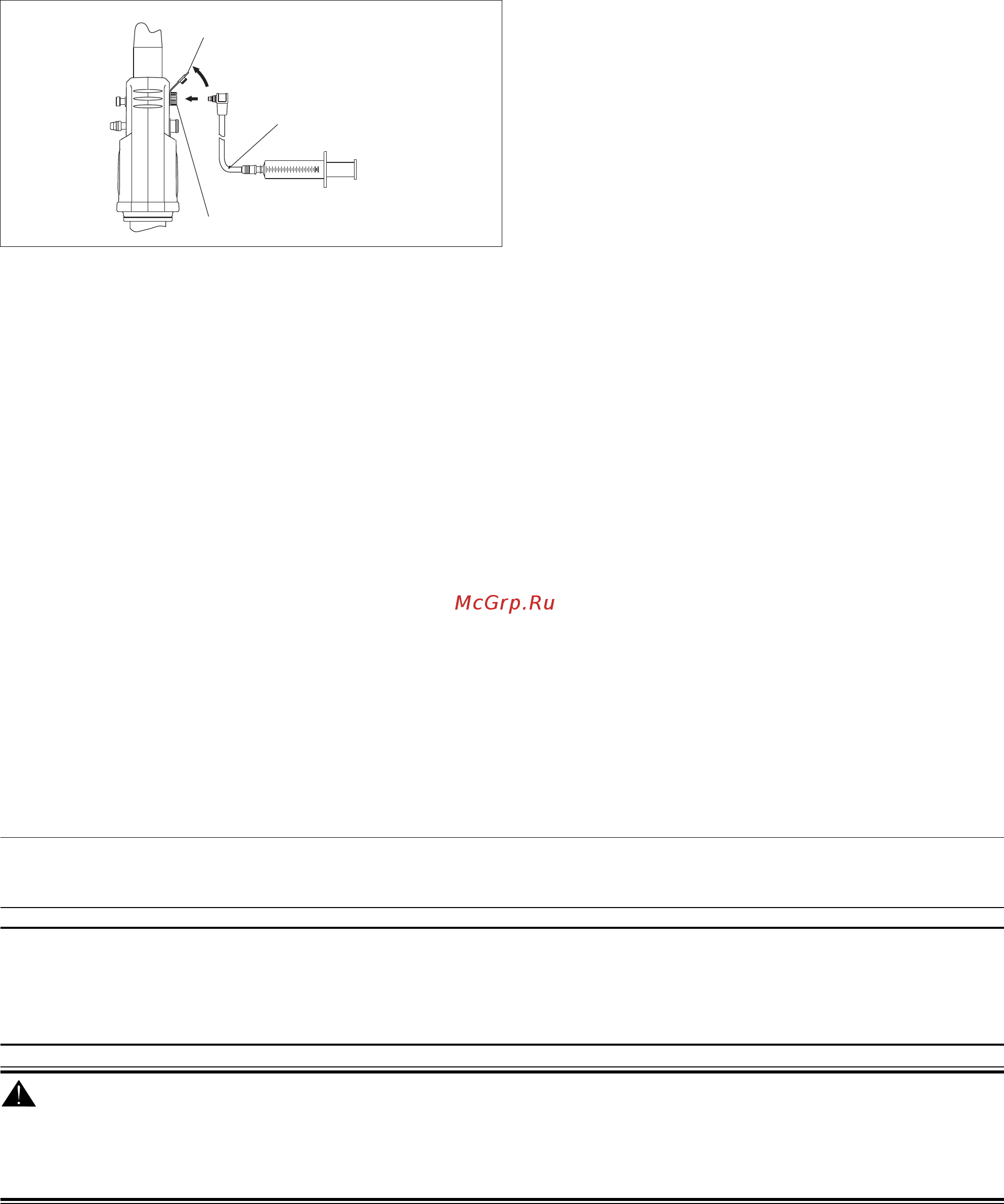

(1) Крышка коннектора водной струи
(OF-B118)
(2) Ирригационная трубка
(OF-B113)
(3) Адаптер водной струи
(OE-C12)
Рисунок 12
(3)
(1)
(2)
