- 14 -
g) Если клапан воздуха/воды не функционирует должным образом, не нажимается плавно или
возникает ощущение "залипания", удалите клапан и нанесите небольшое количество силиконового
смазочного масла на О-кольца. НЕ наносите избыточное количество масла, избегайте "сгустков",
больших капель и/или разбрызгивания масла непосредственно на металлические ножки клапана,
вместо этого просто нанесите небольшую
капельку масла на указательный палец в стерильной
перчатке и мягкими круговыми движениями разотрите между большим и указательным пальцами.
Затем поместите клапан с О-кольцом между большим и указательным пальцами и осторожно
вращайте клапан так, чтобы масло равномерно распределилось по внешним краям каждого
О-кольца. Убедитесь, что масло нанесено на все О
-кольца и вытрите все излишки.
НЕ наносите масло в избыточных количествах. Это может привести к случайному затеканию
масла внутрь каналов или в другие области, не предназначенные для смазывания.
ПРИМЕЧАНИЕ:
Важно, чтобы перед клиническим использованием вся система воздушного канала была сухой.
Пренебрежение тщательной просушкой воздушной системы может привести к нечеткому или
расплывчатому изображению, вызванному очень маленькими капельками влаги, которые рассеиваются
над и/или на линзе объектива на дистальном конце эндоскопа.
4) Проверка системы водной струи (для эндоскопов с системой водной струи)
a) Перед использованием необходимо проверить адаптер обратного клапана водной струи (OE-C12).
Откройте крышку коннектора водной струи (OF-B118). Поверните адаптер водной струи против
часовой стрелки и снимите его с цилиндра. Убедитесь, что черный резиновый обратный клапан
(OE-C14) должным образом прикреплен к нижней части блока
адаптера водной струи (OE-C12).
Если резиновый обратный клапан утерян или не прикреплен должным образом, правильно
переустановите обратный клапан, повернув его несколько раз на блоке адаптера водной струи.
При правильной установке не должно быть просвета (зазора) между резиновым обратным
клапаном и ножкой адаптера водной струи.
ПРИМЕЧАНИЕ:
Резиновый обратный клапан OE-C14 является деталью многократного применения, и он, также как и
адаптер обратного клапана OE-C12, цилиндр водной струи, ирригационная трубка и канал водной
струи, должен обрабатываться после каждого использования.
ПРЕДУПРЕЖДЕНИЕ:
Изношенный или поврежденный резиновый обратный клапан необходимо заменить новым, который уже
подвергся высокоуровневой дезинфекции или процедуре стерилизации (набор обратных клапанов
модели OE-C15 поставляется опционально). При повторном использовании всегда проверяйте, что
клапан прошел предварительную обработку. Поврежденный, изношенный или утерянный обратный
клапан может приводить к риску перекрестного инфицирования конечного пользователя вследствие
возможности заброса (разбрызгивания
) физиологических жидкостей пациента через негерметичные
пути. Если обратный клапан не закреплен должным образом, это может привести к возможности
перекрестного инфицирования конечного пользователя.
ВНИМАНИЕ:
Если имеются какие-либо сомнения в отношении пригодности резинового обратного клапана для
использования, заменяйте его на полностью обработанный перед каждой процедурой. Набор из
10 обратных клапанов OE-C14 поставляется в упаковке в виде модели OE-C15.

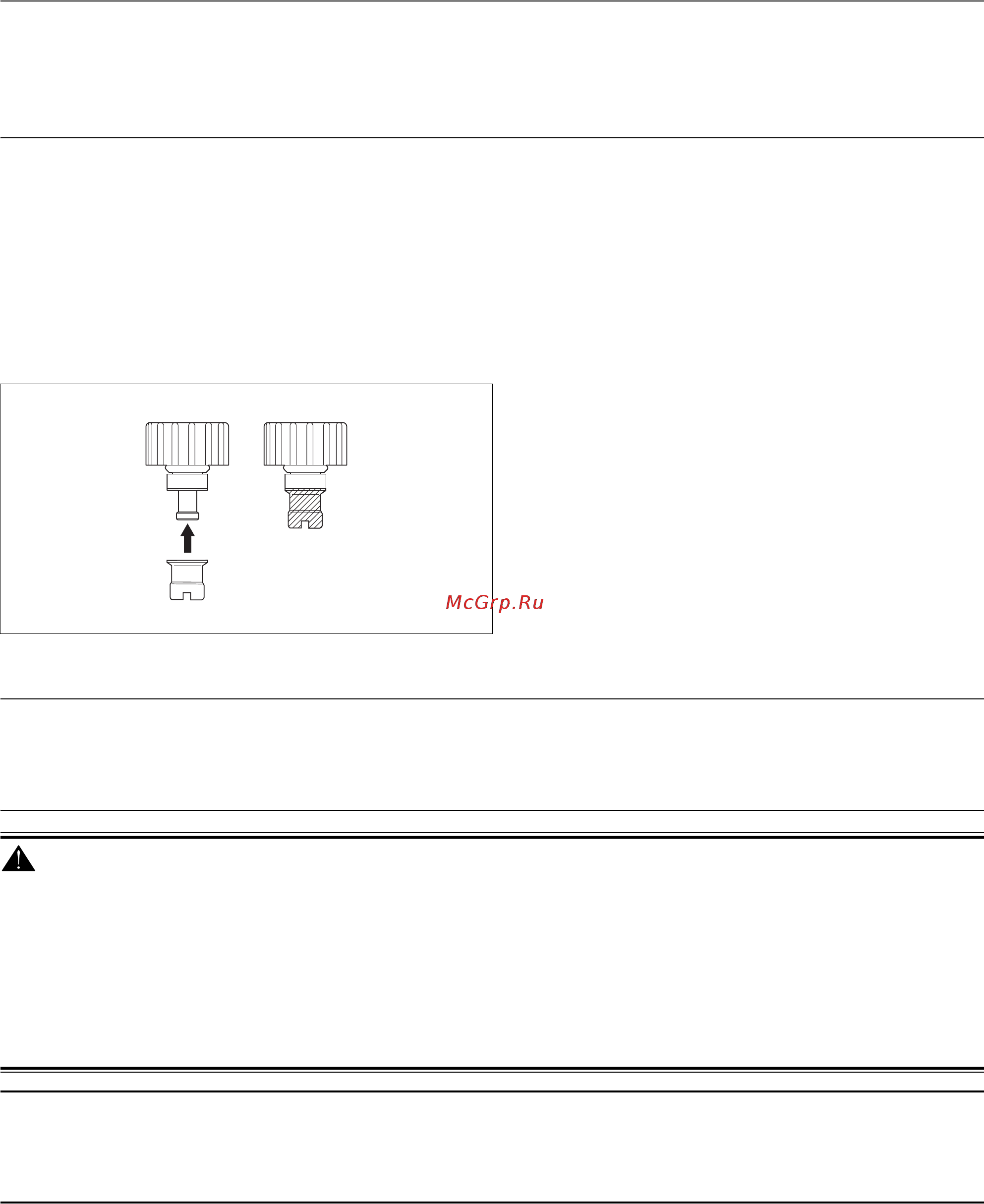

(1) OE-C12
(2) OE-C14
Рисунок 11
(2)
(1)
