- 13 -
67-42-100b RU
e) Отпустите клапан воздуха/воды, чтобы определить, возвращается ли клапан свободно в положение
ВЫКЛЮЧЕНО (нейтральное), останавливая подачу воды (и воздуха).
ПРИМЕЧАНИЕ: (EG-1690K)
В эндоскопе EG-1690K имеется единый общий внутренний канал и единый совместный патрубок для
подачи воздуха/воды. Поскольку данные функции осуществляются в пределах одного канала, при
переключении между этими функциями может наблюдаться следующее:
• Небольшая задержка подачи воздуха с последующим оттоком остаточной воды может возникать
сразу после переключения из режима подачи воды в
режим подачи воздуха. Данный отток жидкости
наблюдается вследствие выдувания остаточной жидкости из общего внутреннего канала.
• Небольшая задержка подачи воды может наблюдаться при ее активации непосредственно после
подачи воздуха вследствие заполнения пустого общего внутреннего канала, занятого воздухом.
f) Если воздух и/или вода не поступают должным образом, НИКОГДА не пытайтесь очистить
патрубки воздуха или воды иглой или другим острым предметом. Вместо этого необходимо
предпринять следующие шаги.
(f-1) Отсоедините эндоскоп от видеопроцессора.
(f-2) Снимите клапан управления аспирацией и клапан подачи воздуха/воды.
(f-3) С помощью палочки с ватным наконечником и спирта
тщательно очистите углубление
(гнездо) клапана на корпусе и удалите все инородные вещества. НЕ пытайтесь вставить
палочку в маленькие отверстия внутри гнезда клапана, так как вата или палочка могут
застрять внутри этих отверстий и привести к закупорке канала.
(f-4) Следуя инструкциям по химической очистке моющим раствором канала воздуха и воды в
прилагаемом "Руководстве по обработке и техническому обслуживанию", промойте каналы
воздуха и воды моющим раствором.
Промойте канал(ы) воздуха и воды стерильной водой.
Затем несколько раз пропустите воздух, чтобы выдуть весь остаточный раствор из канала.
Снимите адаптеры и установите клапан подачи воздуха/воды.
(Запасной вариант) Оставив в цилиндре вместо адаптера OF-B153 клапан
воздуха/воды,
можно направить жидкость (или воздух) под давлением независимо в любой в канал для
вытеснения инородных веществ и/или более мощный поток раствора либо в канал воздуха,
либо в канал воды. Данную процедуру нельзя производить при полностью засоренном/
заблокированном канале/патрубке воздуха или воды.
ПРИМЕЧАНИЕ:
При наличии блокирования линии избегайте использования избыточного давления для предотвращения
повреждения эндоскопа.
(f-5) Проверьте нормальную подачу воздуха или воды. Если нормальная подача воздуха и воды
не достигнута, может потребоваться повторение описанной процедуры.
ПРИМЕЧАНИЕ:
Не прилагайте избыточные усилия при попытке устранить препятствие из засоренного канала, так
как канал и/или щетка могут повредиться. При любом подозрении на повреждение канала эндоскоп
необходимо проверить на утечку.
Если повторные попытки продуть систему подачи воздуха/воды не привели к успеху, не пытайтесь
использовать эндоскоп у пациента. Свяжитесь с сервисным
центром ПЕНТАКС.

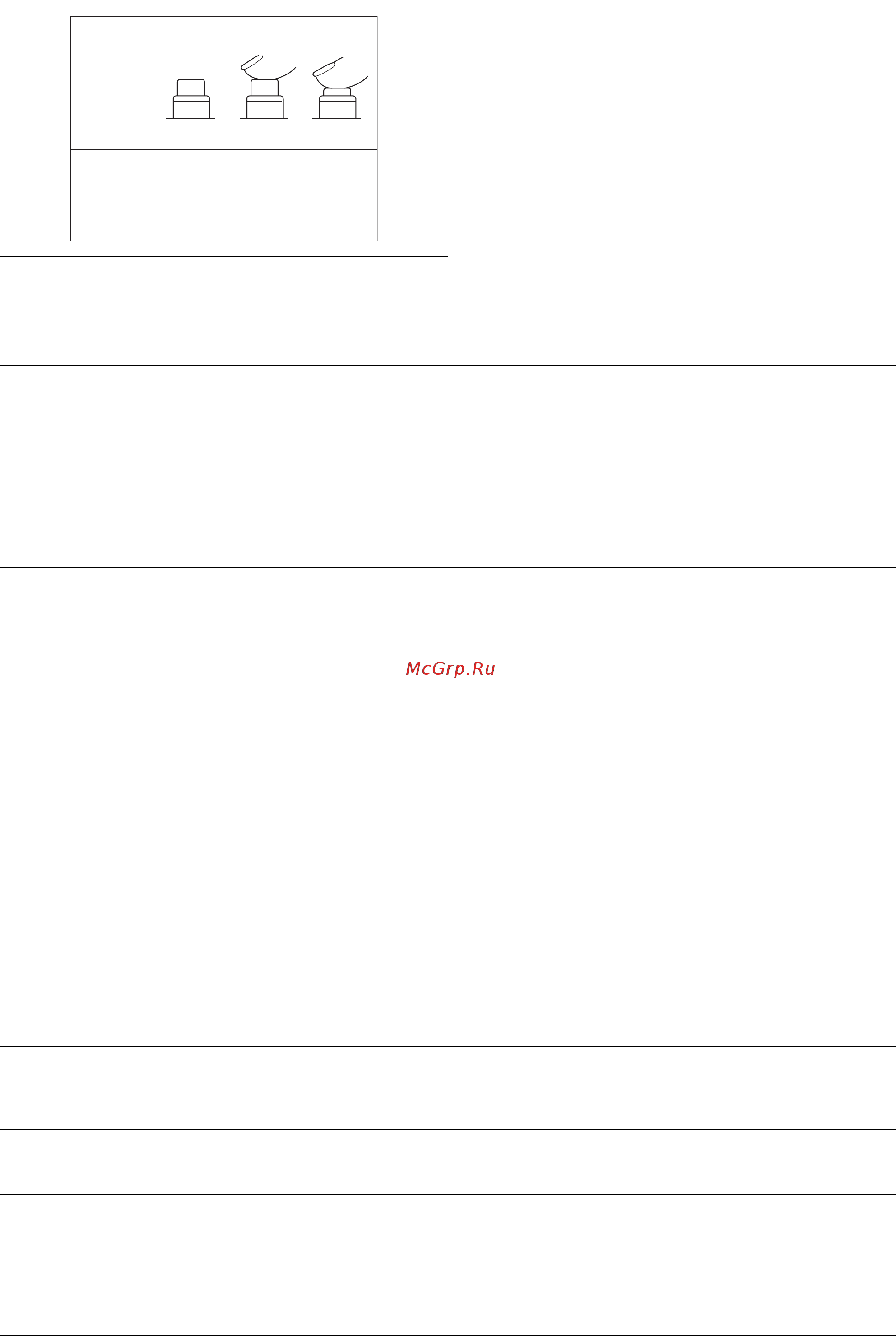

(1) Действие
(2) Результат
(3) Подача воздуха
(4) Подача воды
Рисунок 10
(1)
(2)
(3)
(4)–
