- 19 -
67-42-100b RU
d) Отпустите клапан управления аспирацией, чтобы определить, что клапан свободно возвращается в
положение ВЫКЛЮЧЕНО, а аспирация воды прекращается.
e) Если клапан аспирации не нажимается плавно или возникает ощущение "залипания", извлеките
клапан из цилиндра аспирации на корпусе эндоскопа. Нанесите небольшое количество
силиконового смазочного масла OF-Z11 на резиновую часть и на резиновое О-кольцо.
Нанесите
небольшую капельку масла на указательный палец в стерильной перчатке и мягкими
круговыми движениями разотрите между большим и указательным пальцами. Затем поместите
клапан с О-кольцом между большим и указательным пальцами и осторожно вращайте клапан так,
чтобы масло равномерно распределилось по внешним краям резинового О-кольца.
Уд а л и т е /вытрите избыток масла мягкой
марлей. Не используйте избыточное количество
силиконового масла.
ВНИМАНИЕ:
Если инструмент необходимо использовать сразу же после проверки, используйте только стерильную
воду. Во избежание повторного инфицирования предварительно обработанного эндоскопа во время
любых проверок избегайте использования водопроводной воды, которая стояла неиспользованной в
незакрытой емкости.

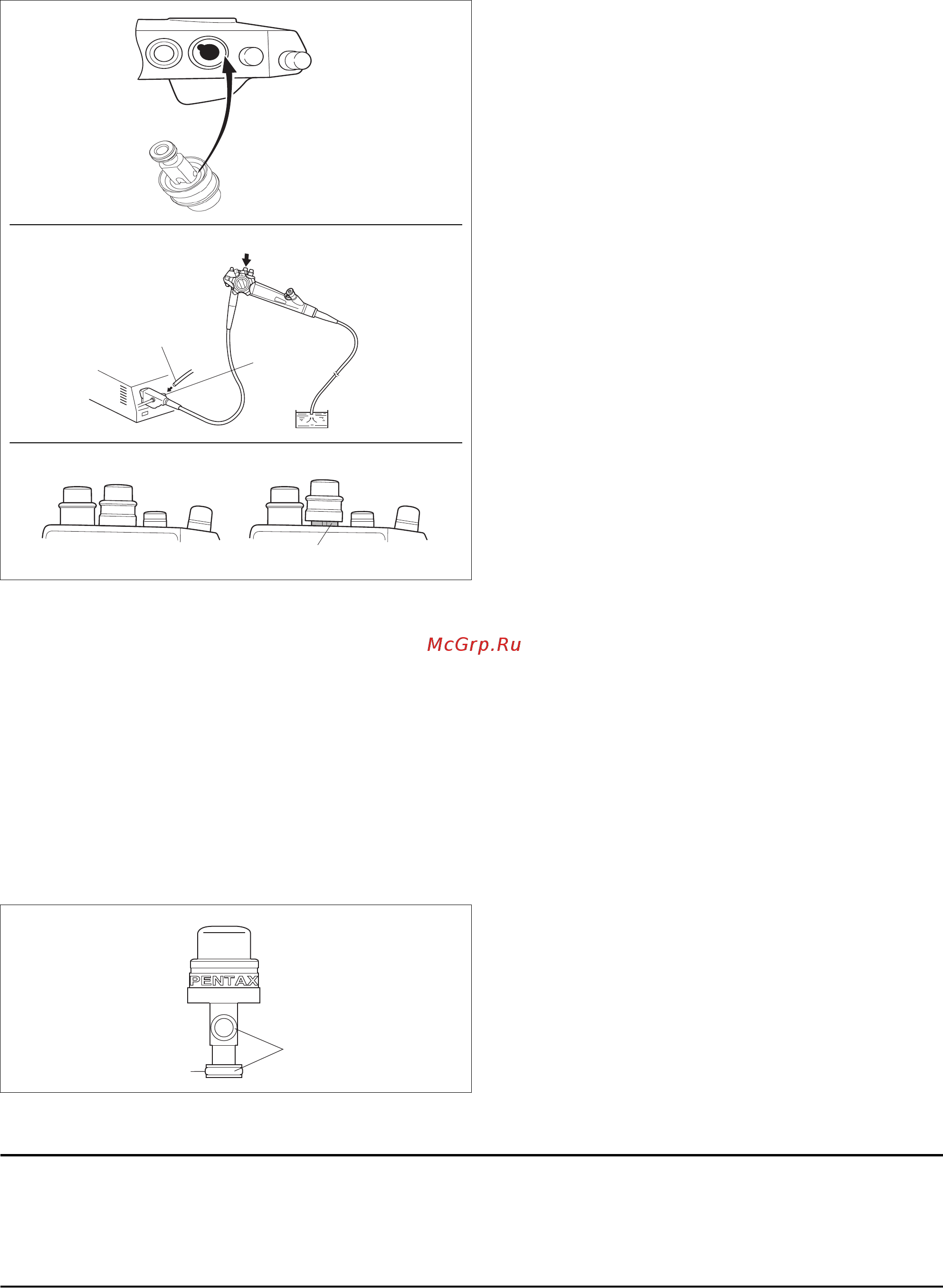

(1) Клапан аспирации
OF-B120 (оранжевый)
(2) Нажмите
(3) Аспирационная трубка
(4) Аспирационный ниппель
(5) Правильно
(6) Неправильно
(7) Металл
Рисунок 18
(1) Силиконовое масло
(2) О-кольцо
OF-B127
Рисунок 19: OF-B120
(1)
1
2
(3)
(2)
(4)
F
U
L
R
D
F
F
OF-B120
(6)
(5)
(7)
OF-B120
(2)
(1)
