ПРИМЕЧАНИЕ:
Резиновый клапан входного отверстия на входном отверстии инструментального канала должен
быть в хорошем состоянии для предотвращения остановки аспирации и перекрестного
инфицирования конечного пользователя вследствие возможности обратного заброса (разбрызгивания)
физиологических жидкостей пациента. Изношенный клапан может привести к утечке и должен быть
заменен. Для гарантии максимальной производительности данных уплотнительных устройств
рассматривайте возможность замены
резинового клапана входного отверстия на новый
обработанный клапан при каждой процедуре.
8) Проверка биопсийных щипцов и инструментального канала
a) Убедитесь, что на изгибаемом стержне биопсийных щипцов нет изгибов.
b) На браншах щипцов не должно быть никаких остаточных инородных веществ. Любые инородные
вещества необходимо удалить с щипцов до их использования. ИСПОЛЬЗУЙТЕ ТОЛЬКО
СТЕРИЛЬНЫЕ ЩИПЦЫ.
c) Для размыкания и смыкания браншей необходимо использовать механизм рукоятки щипцов.
Этот механизм должен работать свободно.
d) Сомкните и проверьте бранши щипцов, чтобы убедиться, что чашечки совмещены. Если на щипцах
имеется острие, оно должно быть полностью прямым и целиком находиться внутри чашечек.
ПРЕДУПРЕЖДЕНИЕ:
Необходимо избегать использования любых щипцов или принадлежностей, имеющих признаки
повреждения или сложности в эксплуатации. Любая неисправная работа щипцов или принадлежностей
во время процедуры у пациента может привести к серьезному травмированию пациента.
Также использование поврежденных щипцов или принадлежностей может привести к серьезному
и дорогостоящему повреждению эндоскопа.
e) Любые принадлежности нужно вводить через входное отверстие инструментального канала
медленно, распрямив эндоскоп.
Не должно ощущаться никакого сопротивления. Если ощущается сопротивление, не пытайтесь
продвигать принадлежность дальше.
Инструментальный канал может быть поврежденным, и эндоскоп не следует использовать.
Свяжитесь с сервисным центром ПЕНТАКС.
ПРЕДУПРЕЖДЕНИЕ:
Все принадлежности, контактирующие с пациентом, должны тщательно очищаться и подвергаться
соответствующей высокоуровневой дезинфекции или процессу стерилизации перед первым
использованием и затем после каждого клинического использования.
ВНИМАНИЕ:
Системы инструментального канала, канала воздуха/воды и канала водной струи изготовлены из
нержавеющей стали, полифениленоксида и фтор-содержащих полимеров. При использовании с данным
эндоскопом каких-либо жидкостей внимательно прочитайте и следуйте инструкциям руководства,
поставляемого с используемыми жидкостями, а также обратите особое внимание на любые реакции с
материалами, находящимися на пути прохождения
жидкости.
ПРИМЕЧАНИЕ:
Перед каждой процедурой всегда необходимо осматривать и проверять принадлежности для
конкретного эндоскопа
(1) Сомкнуты
(2) Разомкнуты

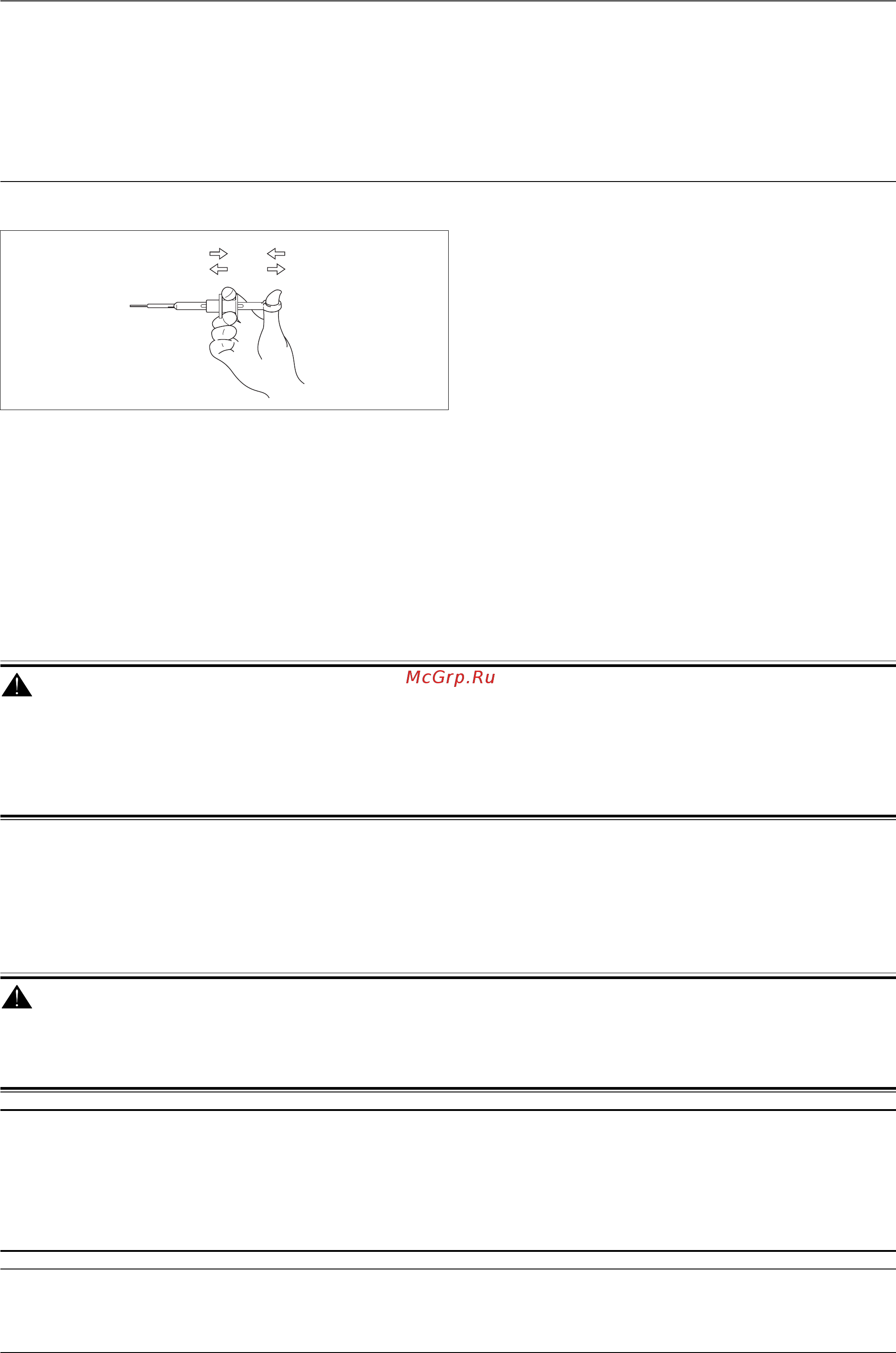

Рисунок 20
(1)
(2)
