- 25 -
67-42-100b RU
ВНИМАНИЕ:
Никогда не прилагайте избыточное усилие при введении каких-либо принадлежностей, поскольку
можно повредить инструментальный канал. Это может привести к неисправной работе эндоскопа,
атакже потребовать дорогостоящего ремонта.
2) Когда часть чашечек щипцов появится в поле зрения, аккуратно продвиньте щипцы к целевой области.
3) Откройте чашечки щипцов и установите щипцы напротив целевой области. Для сведения чашечек
аккуратно сожмите рукоятку щипцов, образец окажется внутри чашечек. Во время продвижения
принадлежность всегда должна находиться в поле зрения.
4) Медленно извлеките щипцы с закрытыми чашечками.
ПРИМЕЧАНИЕ:
Поскольку принадлежности, используемые в инструментальном канале эндоскопа, могут влиять
на функционирование самого эндоскопа, настоятельно рекомендуется с эндоскопами ПЕНТАКС
использовать только принадлежности ПЕНТАКС. В случае, если уникальная или высоко
специализированная принадлежность получена из других источников, и ее производитель заявляет
о совместимости с инструментами ПЕНТАКС, перед использованием ее совместно с эндоскопом
ПЕНТАКС свяжитесь с ПЕНТАКС
для проведения проверки их совместимости.
ПРЕДУПРЕЖДЕНИЕ:
Принадлежности, которые КОНТАКТИРУЮТ СО СТЕРИЛЬНЫМИ ТКАНЯМИ или СОСУДИСТОЙ
СИСТЕМОЙ, должны быть стерильными. Принадлежности, предназначенные для использования в
желчных путях, перед использованием у пациента должны проходить стерилизацию.

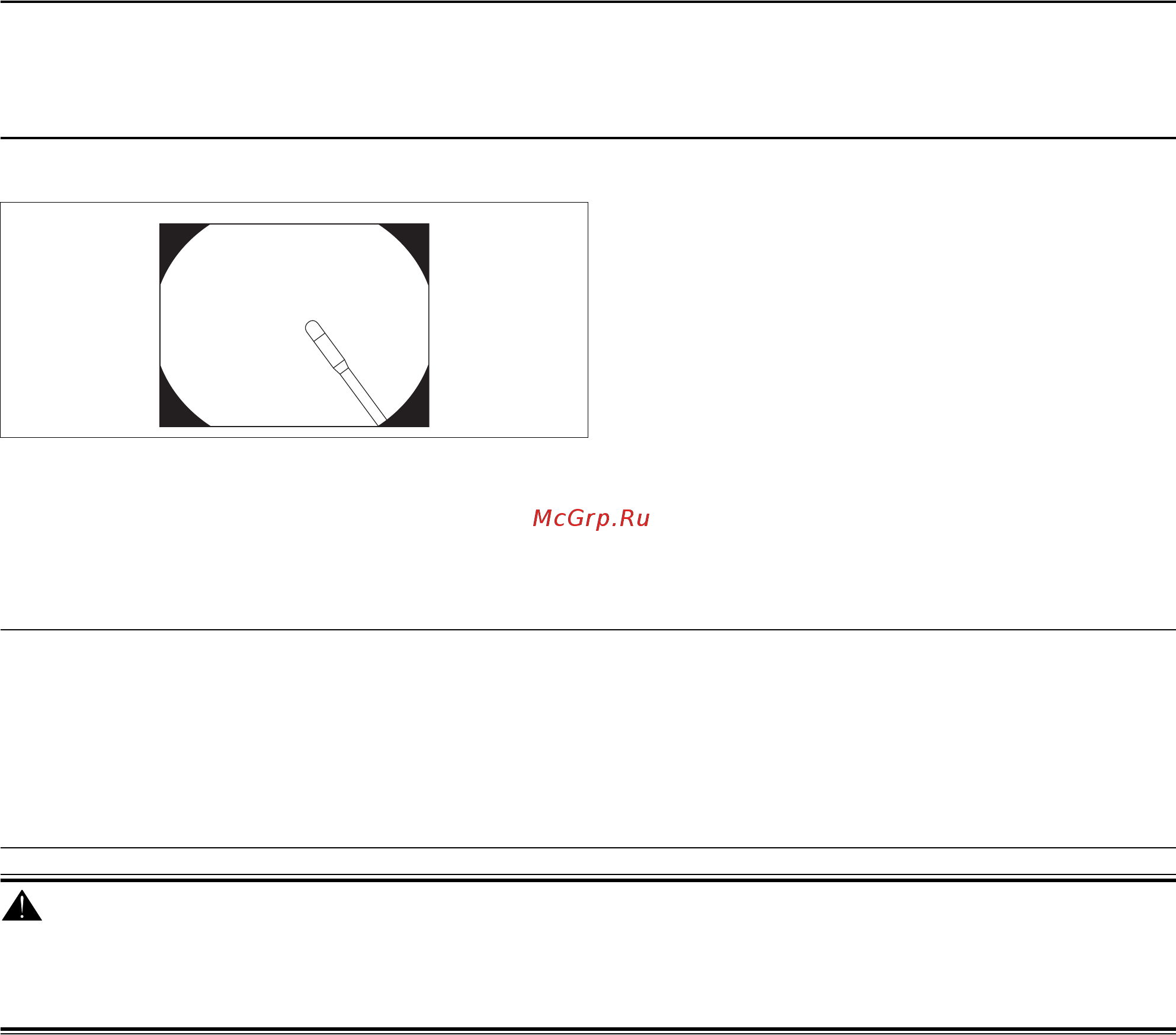

Рисунок 24
