- 35 -
(1) Световод
(2) Линза объектива
(3) Световод
(4) Патрубок воздуха
(5) Инструментальный канал
(6) Патрубок воды
(1) Линза объектива
(2) Световод
(3) Патрубок воды
(4) Патрубок водной струи
(5) Патрубок воздуха
(6) Инструментальный канал
(7) Световод

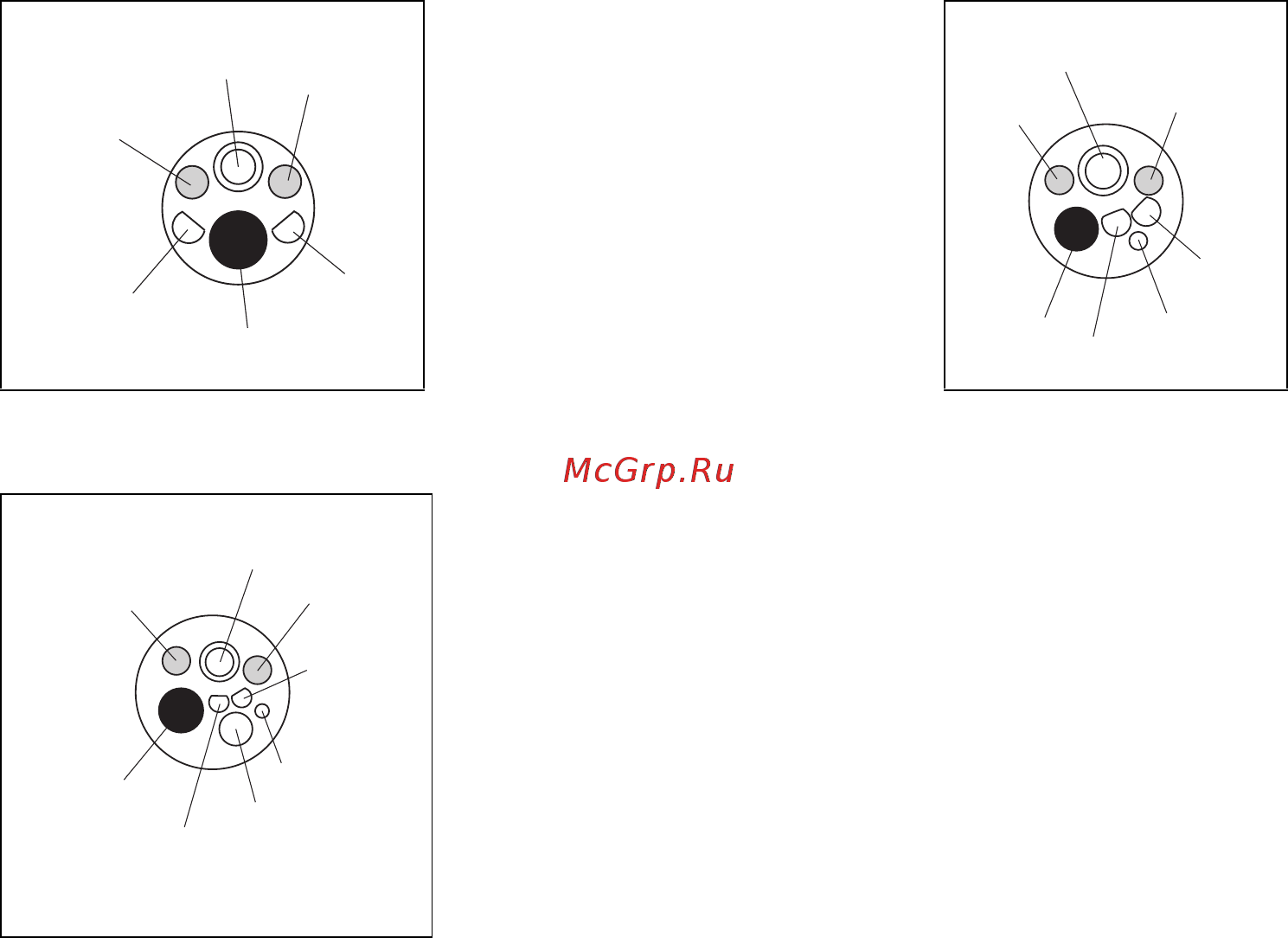

Рисунок 40: EG-2790K Рисунок 41: EG-2990K/3490K
(1) Световод
(2) Линза объектива
(3) Световод
(4) Патрубок воды
(5) Патрубок водной струи
(6) Инструментальный канал
(7) Патрубок воздуха
(8) Инструментальный канал
Рисунок 42: EG-3890TK
(1)
(2)
(4)
(5)
(6)
(3)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
