- 4 -

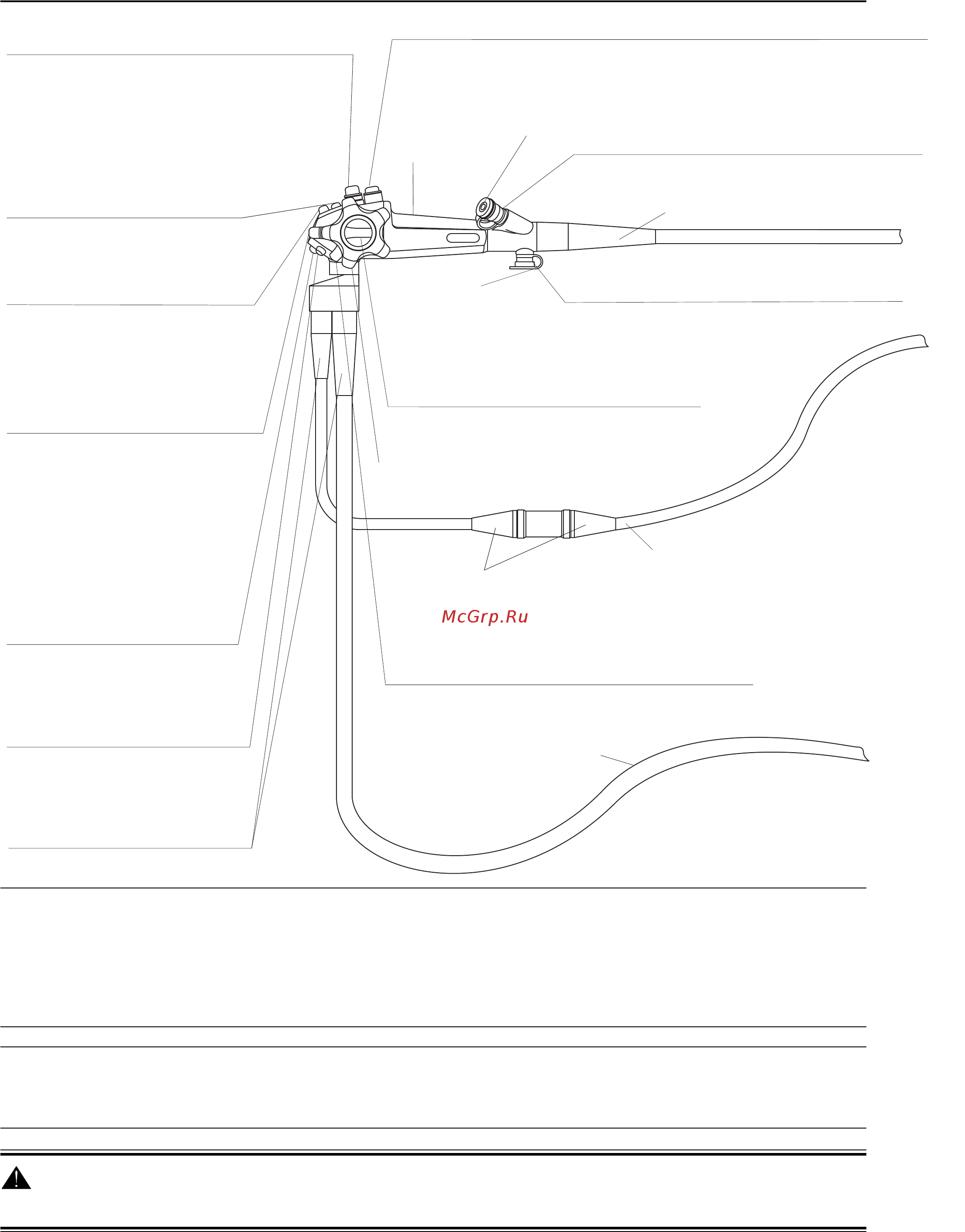

1. НОМЕНКЛАТУРА И ФУНКЦИИ
1-1. ВИДЕОЭНДОСКОП
ПРИМЕЧАНИЕ:
Во избежание повреждения эндоскопа НЕ скручивайте, НЕ вращайте и НЕ перегибайте избыточно
любые резиновые защитные уплотнения для уменьшения натяжения. Во избежание возможности
повреждения этих частей эндоскопа никогда не следует брать вместе резиновые защитные
уплотнения для уменьшения натяжения кабеля подключения сканера и кабеля для подключения
к видеопроцессору или сильно прижимать их друг к
другу.
ПРИМЕЧАНИЕ:
Функция каждой кнопки может быть изменена процессором.
Более подробная информация приведена в руководстве, поставляемом с EPK-i или EPK-1000.
ПРЕДУПРЕЖДЕНИЕ:
НИКОГДА не выполняйте электрохирургические операции с помощью этих эндоскопов.
КЛАПАН УПРАВЛЕНИЯ АСПИРАЦИЕЙ
(МОДЕЛЬ: OF-B171)
При нажатии на клапан происходит удаление
жидкости или воздуха через инструментальный
канал или удаление воды или воздуха из баллона.
Подробнее см. “5) Проверка механизма аспирации”
на странице 15.
КЛАПАН ВОЗДУХ/ВОДА/БАЛЛОН (модель OF-B172)
Служит для управления подачей воздуха/воды.
Подробнее см. “3) Проверка подачи воздуха/воды и заполнения баллона” на
странице 12.
КНОПКА 1
Нажмите для фиксации изображения.
КНОПКА 2
Нажмите для активации системы печати
изображений, которая была установлена
в режим "FILE" или "HARDCOPY".
ФИКСАТОР ИЗГИБА ВВЕРХ/ВНИЗ:
Когда данный рычаг повернут по
часовой стрелке и находится в
положении "F", изгибаемый отдел
двигается свободно. При повороте
против часовой стрелки изгибаемая
часть постепенно становится менее
подвижной.
КНОПКА 4
Нажмите для выбора метода
измерения освещенности, AVE/PEAK.
КНОПКА 3
Нажмите для активации записи
происходящего исследования
спомощью видеомагнитофона.
РЕЗИНОВОЕ ЗАЩИТНОЕ
УПЛОТНЕНИЕ ДЛЯ УМЕНЬШЕНИЯ
НАТЯЖЕНИЯ
КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К
ВИДЕОПРОЦЕССОРУ
(EG-3870UTK) РУЧКА УПРАВЛЕНИЯ ПОДЪЕМНИКОМ
Для проведения и направления щипцов и других
принадлежностей.
РЕЗИНОВОЕ ЗАЩИТНОЕ УПЛОТНЕНИЕ
ДЛЯ УМЕНЬШЕНИЯ НАТЯЖЕНИЯ
КАБЕЛЬ ПОДКЛЮЧЕНИЯ СКАНЕРА
РУЧКА УПРАВЛЕНИЯ ИЗГИБОМ ВВЕРХ/ВНИЗ
ФИКСАТОР ИЗГИБА ВПРАВО/ВЛЕВО:
Функции аналогичны таковым фиксатора изгиба
вверх/вниз.
(EG-3870UTK)
КРЫШКА ВХОДНОГО
ОТВЕРСТИЯ ДЛЯ
ОЧИСТКИ ТРОСА
ПОДЪЕМНИКА
(Модель ОЕ-В3)
(EG-3870UTK)
ELEVATOR WIRE CHANNEL ВХОДНОЕ ОТВЕРСТИЕ
ДЛЯ ОЧИСТКИ ТРОСА ПОДЪЕМНИКА
Трос подъемника и канал троса подъемника легко
могут быть обработаны соответствующим раствором,
подаваемым через это отверстие.
РЕЗИНОВОЕ ЗАЩИТНОЕ УПЛОТНЕНИЕ
ДЛЯ УМЕНЬШЕНИЯ НАТЯЖЕНИЯ
ВХОДНОЕ ОТВЕРСТИЕ ИНСТРУМЕНТАЛЬНОГО КАНАЛА
Для введения биопсийных щипцов и других
принадлежностей.
КОРПУС
РЕЗИНОВЫЙ КЛАПАН ВХОДНОГО ОТВЕРСТИЯ
(Модель OF-B190)
