- 19 -
67-42-108 RU

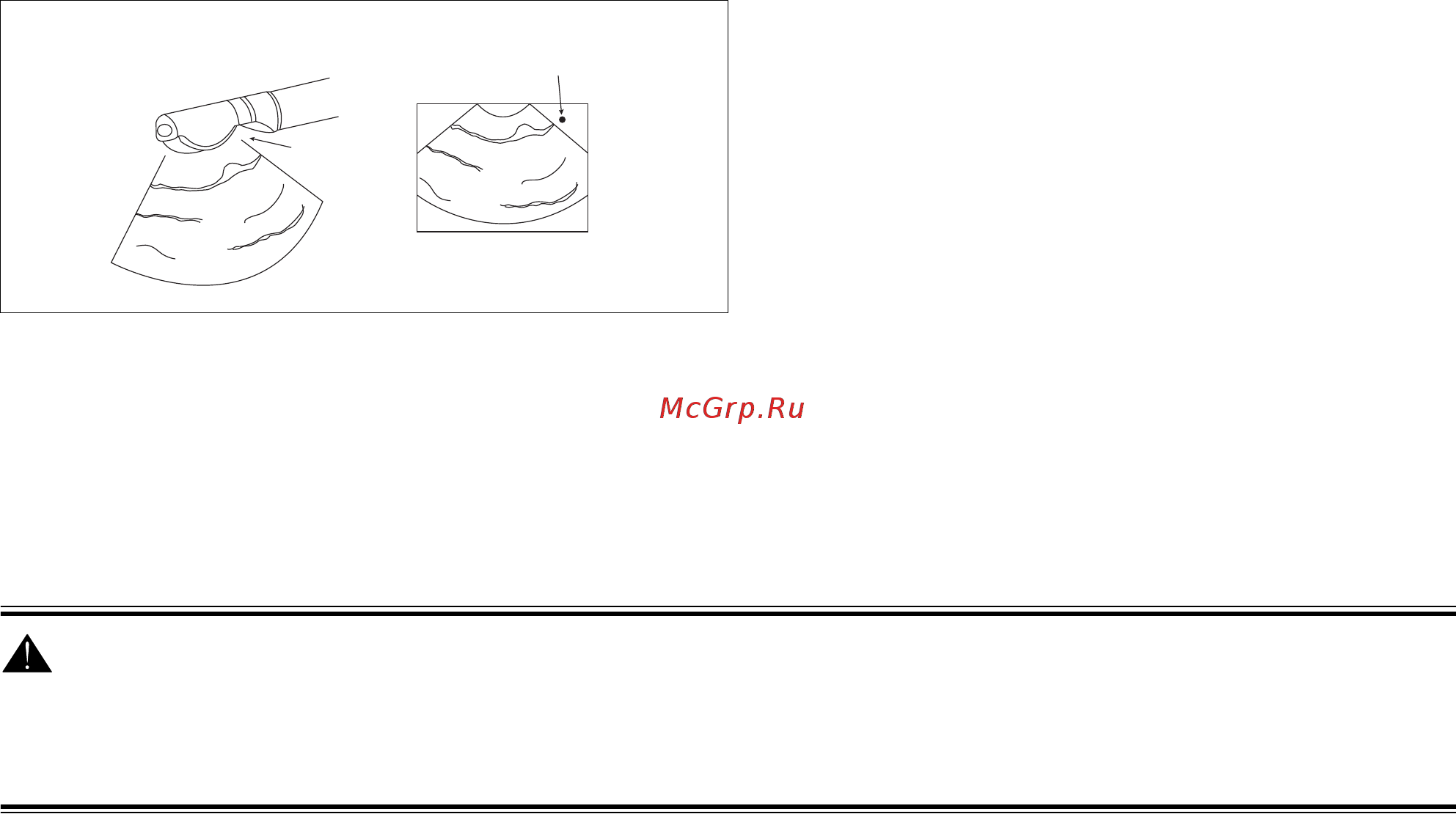

11) Взаимосвязь между направлением ультразвукового эндоскопа и ориентировочной меткой на
изображении Â рис. 14.
f
12) Перед извлечением эндоскопа спустите баллон, затем необходимо аспирировать воздушный пузырь
для уменьшения дискомфорта пациента.
13) При попытке извлечения эндоскопа верните фиксатор изгиба в свободное положение.
Всегда извлекайте эндоскоп под контролем прямого зрения.
14) В заключение удалите загубник.
ПРЕДУПРЕЖДЕНИЕ:
Если по каким-то причинам произошла утрата изображения вследствие дефицита мощности,
неисправности лампы или процессора и т.д., конец эндоскопа следует распрямить в нейтральное
положение, и вводимую трубку нужно аккуратно и медленно извлечь из пациента.
(1) Край с ориентировочной меткой
(2) Ориентировочная метка "право-лево"
Рисунок 14
(1)
(2)
