De Dietrich PMC-S 34 [32/64] Проверка расширительного бака
![De Dietrich PMC-S 34 [32/64] Проверка расширительного бака](/views2/1463996/page32/bg20.png)

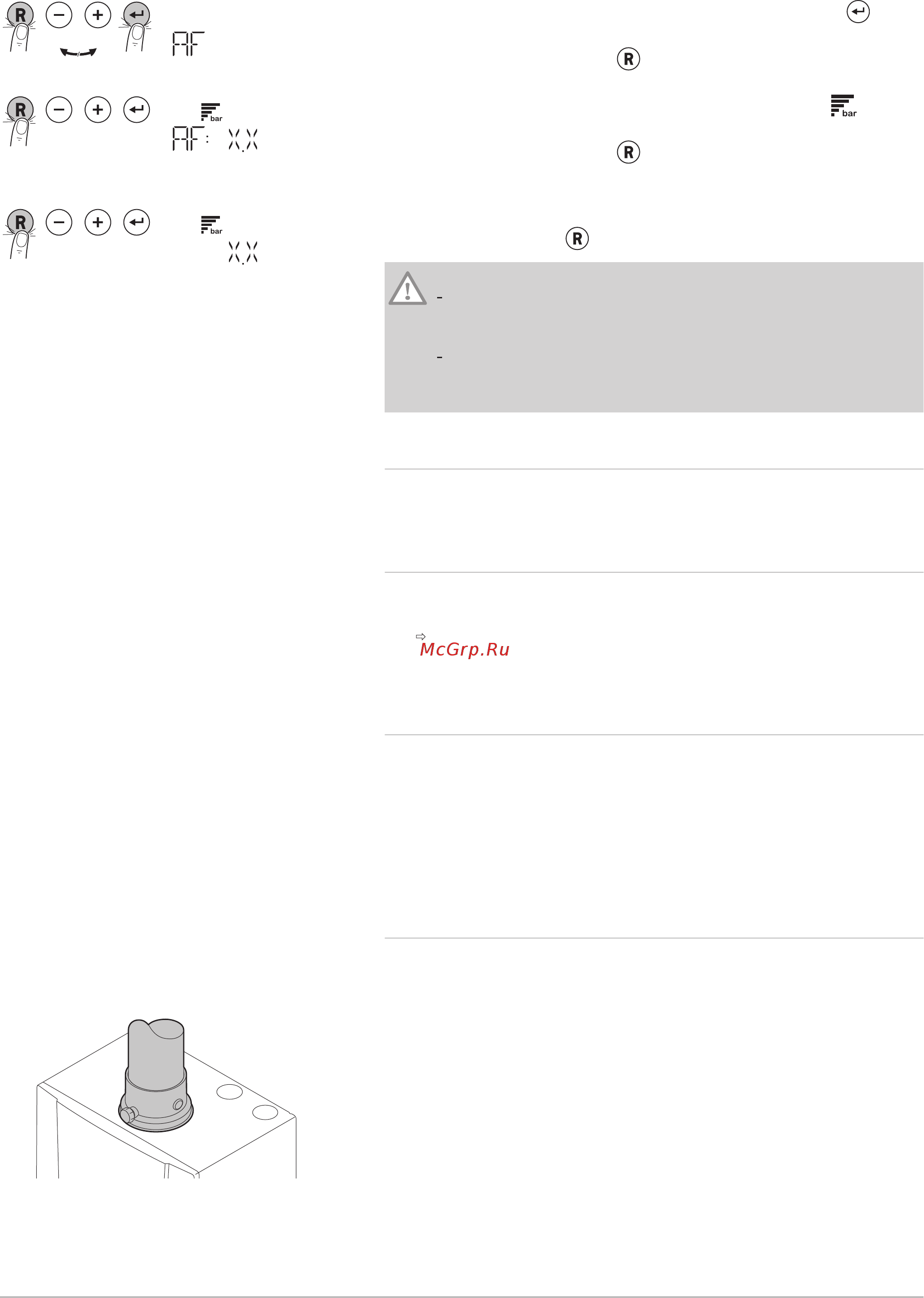

1. Если давление воды слишком низкое, то на дисплее
отображается сообщение AF.
1.1.
Для подтверждения подпитки нажать на клавишу .
1.2. Для отмены подпитки и возврата к основной индикации
нажать на клавишу .
2. Во время подпитки на дисплее попеременно отображаются
сообщение AF, фактическое давление воды и символ .
2.1. Для отмены подпитки и возврата к основной индикации
нажать на клавишу .
3. Подпитка закончится после того, как на дисплее будет
отображено давление воды. Для возврата к основной индикации
нажать на клавишу .
Внимание
Код предупреждения A02.33 отображается, если подпитка
длится слишком долго. Котёл продолжает работать в
нормальном режиме.
Код предупреждения A02.34 отображается, если
необходимость подпитки котла возникает слишком часто.
Котёл продолжает работать в нормальном режиме.
7.3.2 Проверка расширительного бака
1. Проверить расширительный бак, в случае необходимости
заменить его.
7.3.3 Проверка тока ионизации
1. Проверьте ток ионизации на максимальной и на минимальной
мощности.
Значение будет установившимся через 1 минуту.
2. Почистите или замените электрод ионизации и розжига, если
значение ниже 3 мкА.
7.3.4 Проверка пропускной способности элементов отвода
1. Проверьте пропускную способность элементов отвода.
2. Если пропускная способность при разборе горячей санитарно-
технической воды ощутимо низкая (слишком низкая температура
и/или расход меньше, чем 6,2 л/мин), то необходимо промыть
пластинчатый теплообменник (сторона горячей санитарно-
технической воды) и картридж водяного фильтра.
7.3.5 Проверка соединений трубопроводов отвода
продуктов сгорания/подачи воздуха
1. Проверить состояние и герметичность трубопроводов отвода
дымовых газов и подачи воздуха на горение.
Рис.61
Подтвердить или отменить
подпитку
AD-3001099-01
Рис.62 Подпитка
AD-3001100-01
Рис.63 Подпитка завершена
AD-3001101-01
Рис.64 Проверка трубопроводов отвода
дымовых газов и подачи воздуха
на сгорание
AD-0000280-01
7 Техническое обслуживание
32 PMC-S 7720292 - v.01 - 08032019
