De Dietrich PMC-S 34 [35/64] Проверка автоматического воздухоотводчика
![De Dietrich PMC-S 34 [35/64] Проверка автоматического воздухоотводчика](/views2/1463996/page35/bg23.png)
Таб 17 Проверка/настройка значений O
2
на минимальной
мощности для G31 (пропан)
Значения для минимальной мощности для G31
(пропан)
O
2
, %
(1)
PMC-S 24 5.8
(1)
– 6.3
PMC-S 34 4.9
(1)
– 5.4
PMC-S 24/28 MI 5.8
(1)
– 6.3
PMC-S 30/35 MI 4.9
(1)
– 5.4
PMC-S 34/39 MI 4.9
(1)
– 5.4
(1) Номинальное значение
Таб 18 Проверка/настройка значений O
2
на минимальной
мощности для G30/G31 (бутан/пропан)
Значения для минимальной мощности для
G30/G31 (бутан/пропан)
O
2
, %
(1)
PMC-S 24 5.8
(1)
– 6.3
PMC-S 34 4.9
(1)
– 5.4
PMC-S 24/28 MI 5.8
(1)
– 6.3
PMC-S 30/35 MI 4.9
(1)
– 5.4
PMC-S 34/39 MI 4.9
(1)
– 5.4
(1) Номинальное значение
4. Если измеренное значение выходит за пределы значений,
указанных в таблице, то изменить соотношение газ-воздух.
5. С помощью регулировочного винта B настроить для
используемого типа газа процентное содержание O
2
на
номинальное значение. Значение всегда должно находиться в
пределах диапазона от верхнего до нижнего заданного
предельного значения.
Важная информация
Если процентное содержание O
2
слишком высокое, то
повернуть регулировочный винт B по часовой стрелке для
снижения процентного содержания.
Если процентное содержание O
2
слишком низкое, то
повернуть регулировочный винт
B против часовой стрелки
для увеличения процентного содержания.

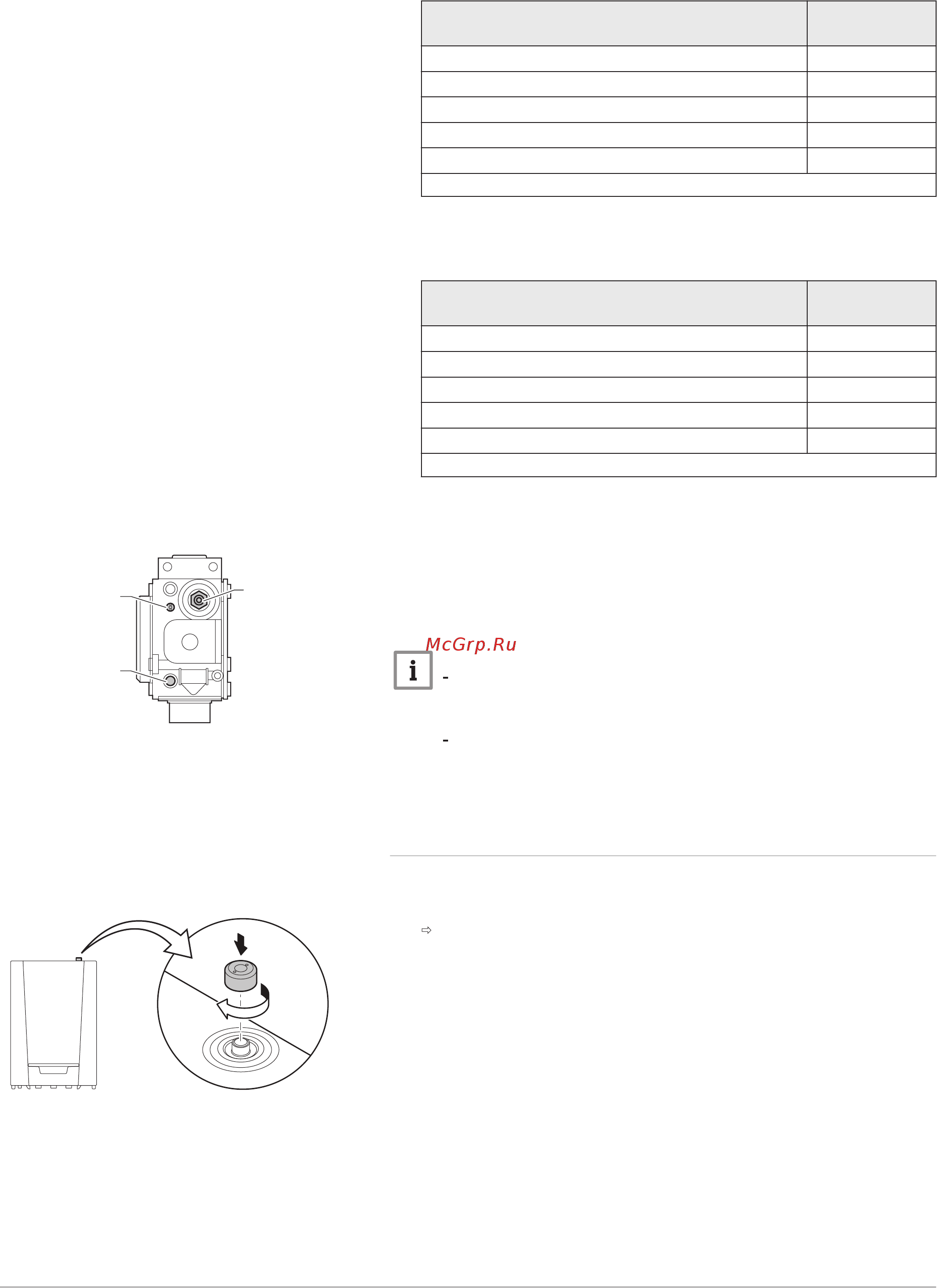

7.3.7 Проверка автоматического воздухоотводчика
1. Проверить работу автоматического воздухоотводчика. Он
находится сверху в правой части котла.
Можно закрыть воздухоотводчик при помощи заглушки, которая
находится рядом с ним.
2. В случае утечки следует заменить воздухоотводчик.
Рис.70
Газовый клапан
AD-3000975-01
A
C
B
Рис.71 Проверка автоматического
воздухоотводчика
AD-0000175-01
7 Техническое обслуживание
7720292 - v.01 - 08032019 PMC-S 35
