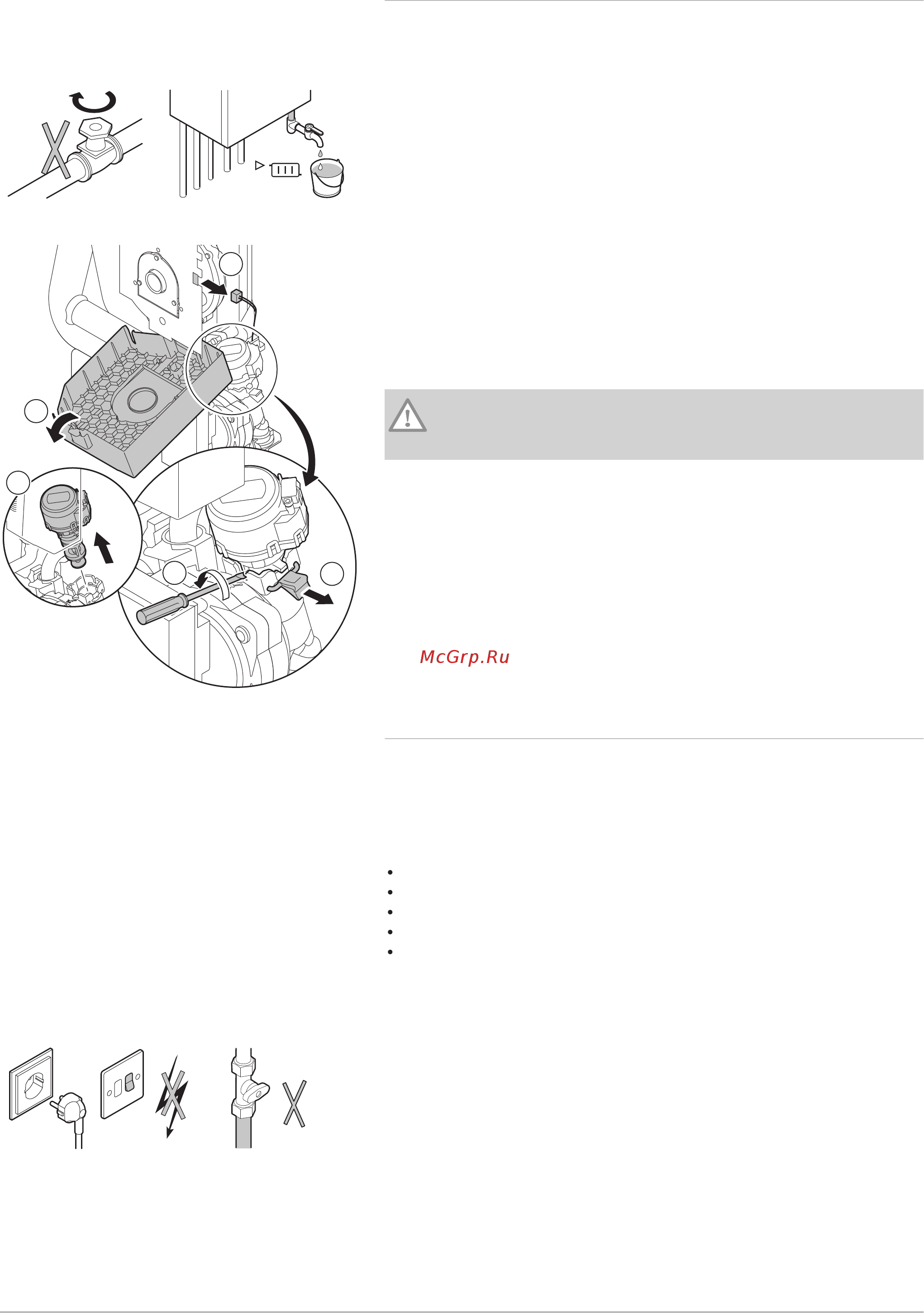

7.4.2 Замена трехходового клапана
В случае необходимости замены трехходового клапана выполнить
следующие операции:
1. Отключить подачу воды.
2. Слить воду из котла.
3. Открыть защитный кожух вентилятора, нажав на защелку в
верхней части.
4. Отсоединить кабель трехходового клапана от электронной платы.
5. Снять зажимную клипсу трехходового клапана.
6. Снять трехходовой клапан, поворачивая его отверткой с плоским
шлицем.
7. Снять трехходовой клапан.
8. Выполнить сборку в обратном порядке.
Внимание
Обратить внимание на направляющие кулачки трехходового
клапана.
7.4.3 Очистка пластинчатого теплообменника
В зависимости от качества воды и от режима работы в пластинчатом
теплообменнике могут образовываться отложения окаменевшей
накипи. В общем случае достаточно периодической проверки,
которая при необходимости может сопровождаться промывкой.
Следующие факторы могут влиять на периодичность.
Жесткость воды
Состав окаменевшей накипи
Количество часов работы котла
Расход горячей воды
Заданная температура горячей санитарно-технической воды
Если необходимо удаление отложений с пластинчатого
теплообменника, то выполнить следующие операции.
1. Убедиться, что котёл не находится под напряжением.
2. Закрыть газовый кран котла.
Рис.78
AD-3001236-01
Рис.79 Замена трехходового клапана
AD-3001237-01
4
3
6
5
7
Рис.80
AD-3001235-01
Gas/Gaz
7 Техническое обслуживание
38 PMC-S 7720292 - v.01 - 08032019
