10. Снять электрод ионизации/розжига.
11. Снять 2 зажимные защелки, которые удерживают систему газ-
воздух на теплообменнике.
12. Снять систему газ-воздух, сначала приподняв ее, а затем потянув
вперед.
13. Приподнять горелку с прокладкой теплообменника.
14. Убедитесь, что на крышке снятой горелки отсутствуют трещины
и/или повреждения. В противном случае заменить горелку.
15. Установить горелку с новой прокладкой на теплообменник.
Внимание
Убедиться в том, что прокладка корректно размещена между
изгибом смесительного устройства и теплообменником
(герметичность обеспечивается только в том случае, если
прокладка равномерно уложена в специальную канавку).
16. Выполнить сборку в обратном порядке.
Внимание
Подключить на место разъемы на плате систему газ-воздух.
17. Открыть краны подачи газа и подать электрическое питание на
котел.
7.4 Особые операции по техническому обслуживанию
При необходимости выполните особые операции по техническому
обслуживанию, следуя руководству по проверке и техническому
обслуживанию. Для проведения технического обслуживания
выполните следующие действия.
7.4.1 Замена электрода ионизации/розжига
Электрод ионизации/розжига необходимо заменить, если:
Ток ионизации < 3 мкА.
Электрод изношен или поврежден.
1. Открыть защитный кожух вентилятора, нажав на защелку в
верхней части.
2. Отсоединить разъёмы электрода розжига от электронной платы.
3. Отвернуть два винта электрода розжига. Снять компонент
целиком.
4. Установить новый электрод ионизации/розжига и новую
прокладку.
5. Выполнить сборку в обратном порядке.

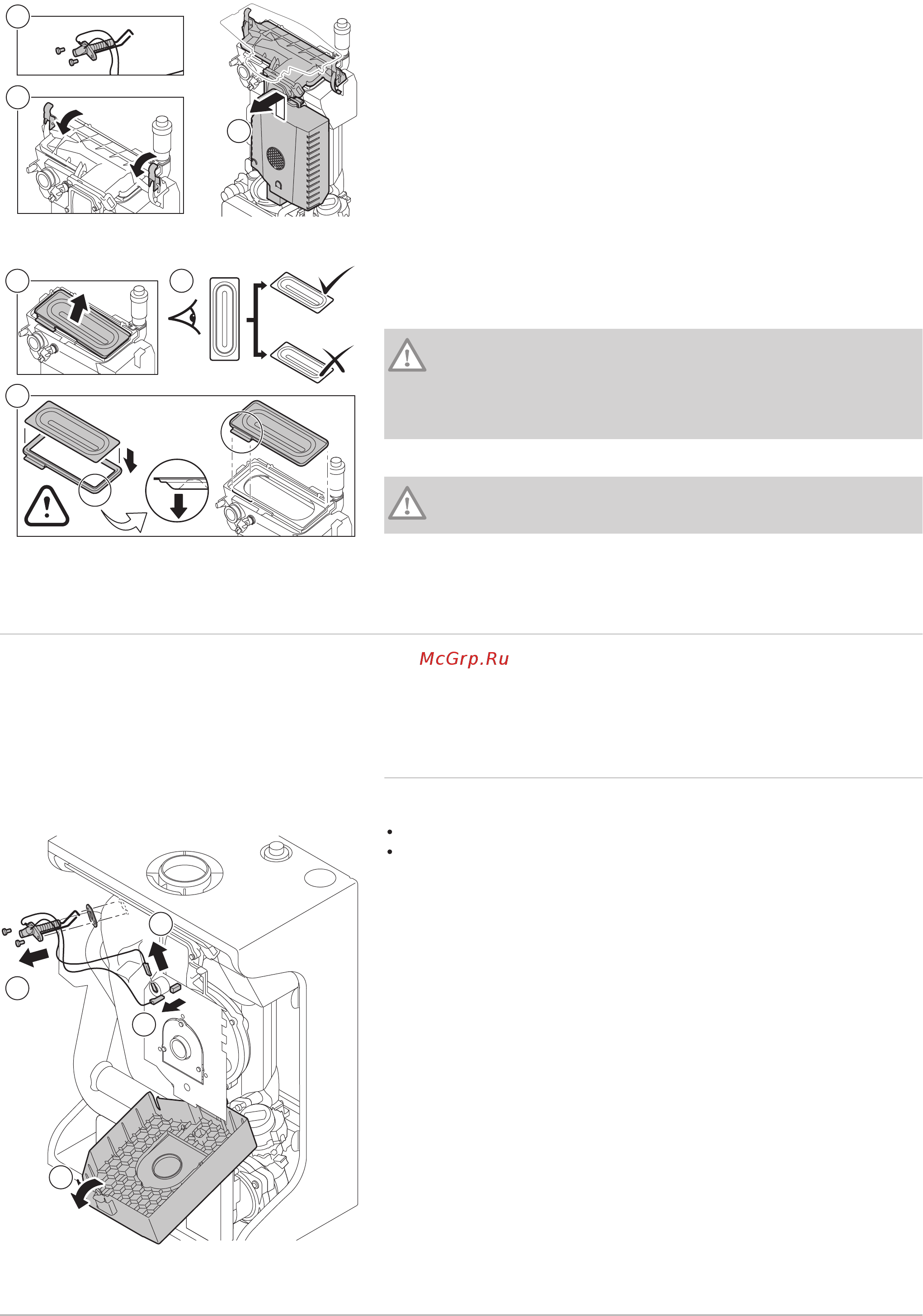

Рис.75
Разборка
AD-3001155-01
11
12
10
Рис.76 Проверка
AD-3001156-01
13
15
14
Рис.77 Замена электрода ионизации/
розжига
AD-0000206-01
2
2
1
3
7 Техническое обслуживание
7720292 - v.01 - 08032019 PMC-S 37
