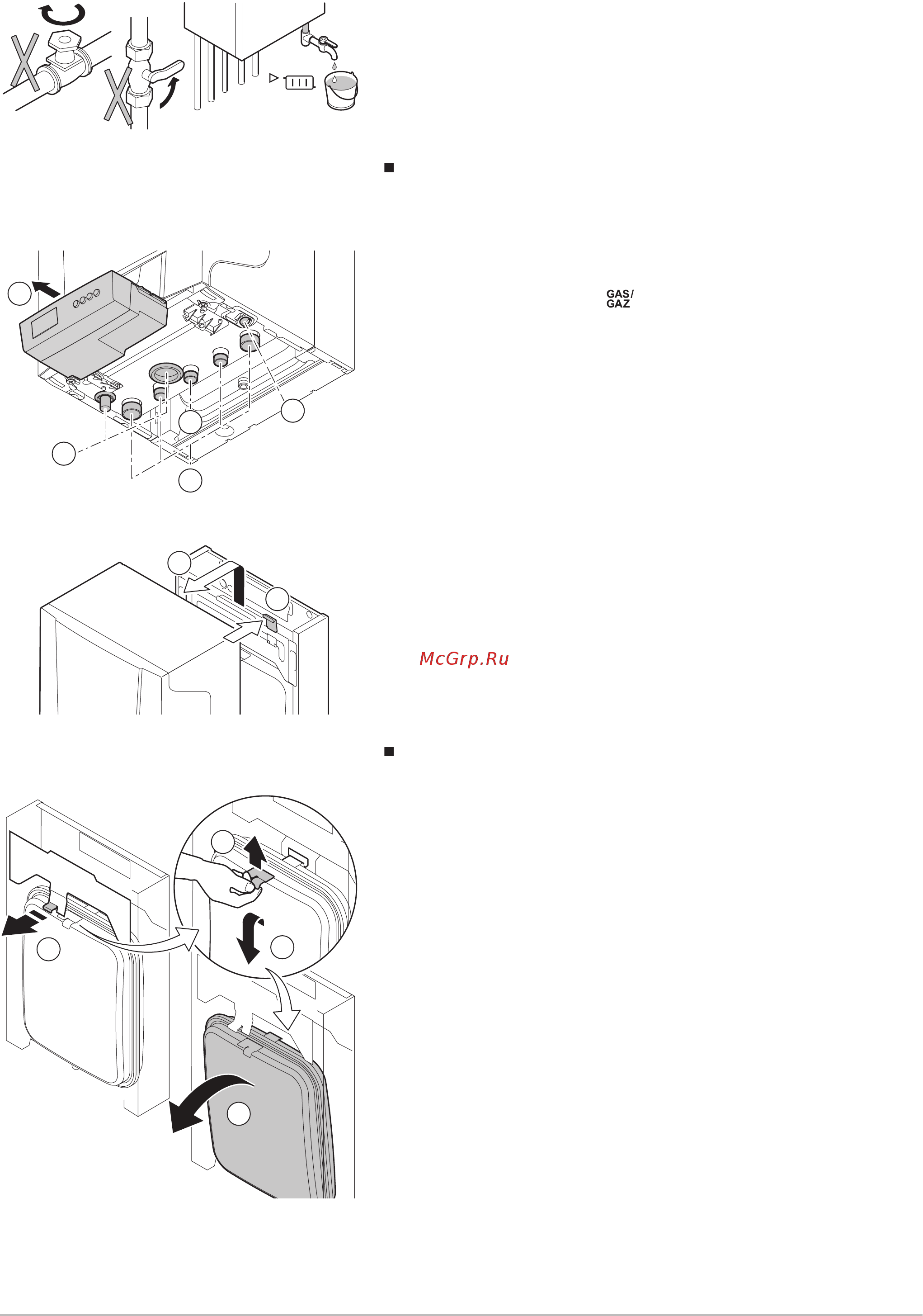

De Dietrich PMC-S 34 [40/64] Снятие передней части котла

3. Отключить подачу воды.

4. Закрыть подающую и обратную линии отопления.

5. Слить воду из котла.

Расширительный бак находится внутри котла в его задней части.

Чтобы заменить расширительный бак, необходимо снять переднюю

часть котла.

Снятие передней части котла

1. Отсоединить отвод продуктов сгорания и трубопровод забора

воздуха котла.

2. Снять панель управления.

3. Снять все подсоединения подающей и обратной линий в нижней

части котла.

4. Снять трубу подачи газа котла.

5. Снять сифон и шланг отвода конденсата.

6. Снять гибкий шланг расширительного бака в нижней части котла.

7. Нажать вниз крепёжную защёлку сверху котла и снять переднюю

часть котла.

Снятие расширительного бака

1. Потянуть вперёд язычок, который находится спереди

расширительного бака, затем удерживать его в этом положении

во время снятия расширительного бака.

2. Слегка приподнять расширительный бак, затем снять его.

3. Наклонить расширительный бак вперед, затем опустить его вниз.

4. Наклонив расширительный бак, аккуратно вынуть его из котла.

5. Заменить неисправный расширительный бак.

6. Выполнить сборку в обратном порядке.

Рис.85

AD-3001282-01

Рис.86 Разборка

AD-3001283-02

Рис.87 Снятие передней части котла

AD-3001284-01

7.2

7.1

Рис.88 Снятие расширительного бака

AD-0000283-01

7 Техническое обслуживание

40 PMC-S 7720292 - v.01 - 08032019
