7.3.8 Очистка сифона
Важная информация
Чтобы снять сифон, необходимо предварительно снять
обшивку котла.
1. Чтобы отсоединить сифон, переместить рычажок под
гидроблоком вправо.
2. Снять сифон.
3. Почистите сифон.
4. Замените уплотнительную прокладку сифона.
5. Заполните сифон водой до отметки.
6. Плотно вставьте сифон в специальное отверстие на нижней
части котла.
При этом должен раздаться щелчок.
7. Проверьте, что сифон хорошо закреплен на котле.
Опасность
Сифон обязательно должен быть заполнен водой. Это
предотвращает попадание продуктов сгорания в помещение.
7.3.9
Проверка горелки
Внимание
Теплообменник имеет обработку поверхности,
следовательно, не требует очистки. Очистка с
использованием чистящих инструментов, химических средств,
сжатого воздуха или воды запрещена.
1. Убедиться, что котел не находится под напряжением.
2. Закрыть газовый кран котла.
3. Отсоединить хомут дымохода.
4. Снять трубу отвода продуктов сгорания.
5. Снять трубопровод подачи воздуха в трубке Вентури.
6. Ослабить прокладку на газовом клапане.
7. Открыть защитную крышку вентилятора, нажав на защелку в
верхней части.
8. Отсоединить все разъемы от электронной платы.
9. Закрыть защитную крышку вентилятора.

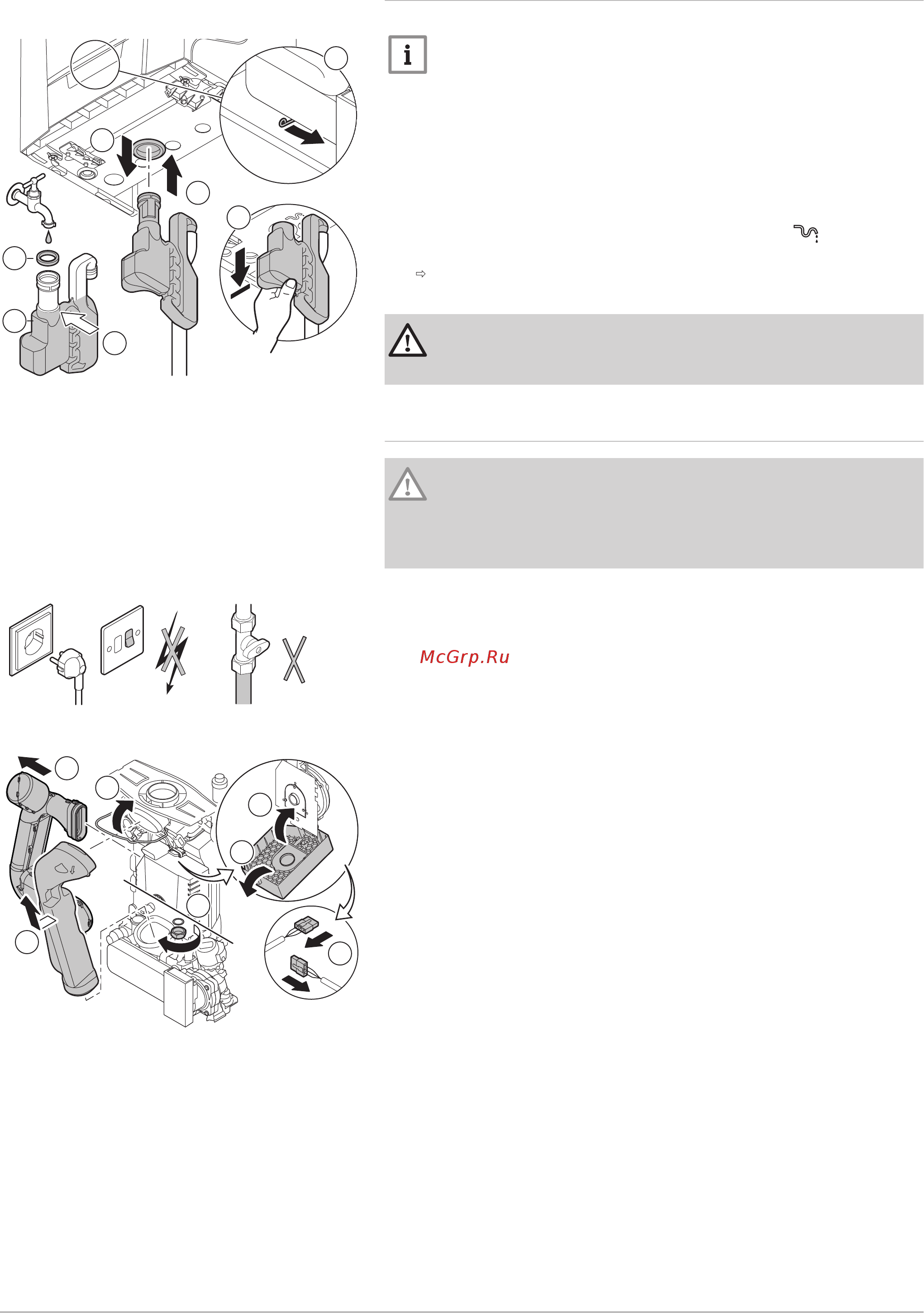

Рис.72 Очистка сифона
AD-3001160-02
7
6
2
5
4
3
1
Рис.73
AD-3001235-01
Gas/Gaz
Рис.74 Разборка
AD-3001154-01
6
3
5
4
7
9
8
7 Техническое обслуживание
36 PMC-S 7720292 - v.01 - 08032019
