¦ Дополнительное аудио-подключение
Для удобства дополнительный блок для наушников можно установить рядом с кроватью или на рабочем столе.
Порядок установки описан далее.

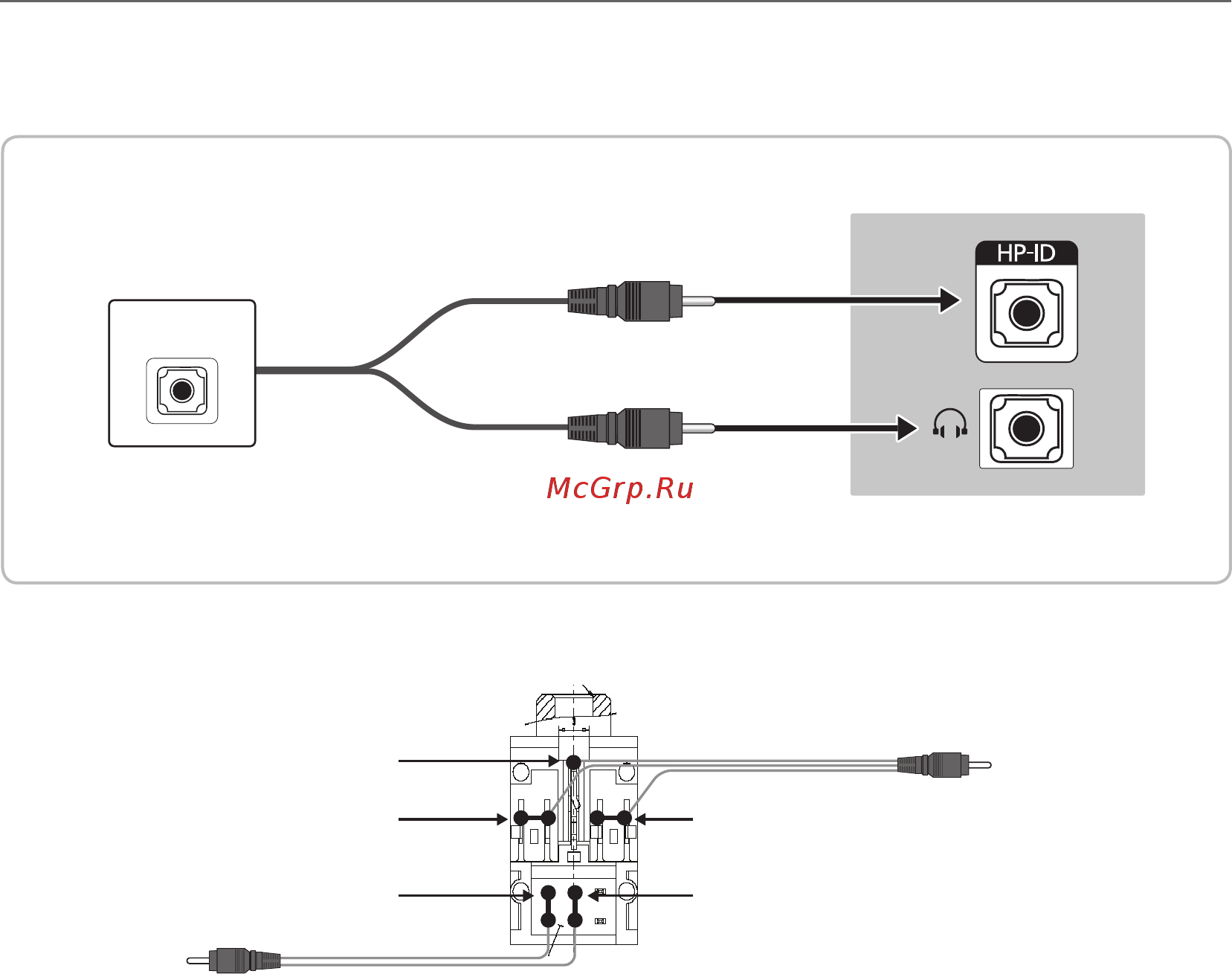

• Детальная схема блока для наушников.
HEADPHON BOX
Задняя панель телевизора
Блок для наушников
✎ Задняя панель может отличаться в зависимости от модели устройства.
TV Headphones jack
Whitewire (Audio-L)
Shield Wire
TV HP-ID jack
Red wire + White wire
Red Wire (Audio-R)
Shield wire
<Блок для наушников>
