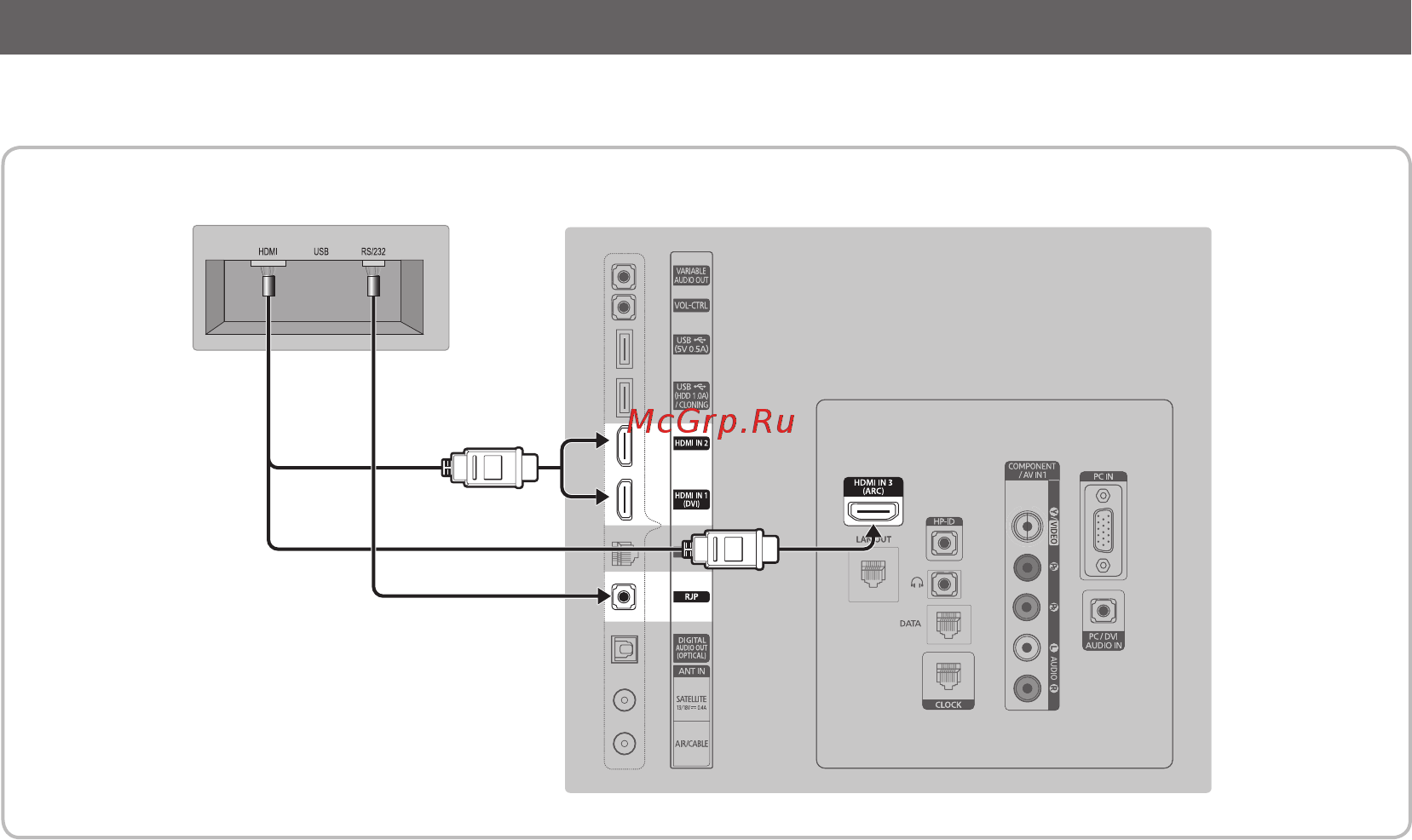

Подключение MediaHub HD
Вывод сигнала на все внешние источники, подключенные к MediaHub HD, на стойке администратора отеля.
Задняя панель телевизора
Задняя панель
MediaHub HD
2
Кабель HDMI
1
Кабель
для передачи
данных RS-232
✎ Задняя панель может отличаться в зависимости от модели устройства.
1.
Соедините порт телевизора RJP и порт RS/232 модуля MediaHub HD.
2.
Соедините порт HDMI IN 1, 2 или 3 телевизора и порт HDMI модуля MediaHub HD.
• MediaHub HD
‒ MediaHub HD– это аппаратный модуль, оснащенный различными аудио- и видеовходами (A/V, Audio, PC,
HDMI, USB) и соответствующими выходами. Источники выходных сигналов подключаются к телевизору
через модуль MediaHub. Связь модуля MediaHub с телевизором осуществляется через порт RS232. Функция
Hot Plug & Play позволяет гостям отеля подключать внешние устройства к блоку MediaHub. Модуль
MediaHub обменивается данными с телевизором, отправляя сообщения об активных или неактивных
источниках. Телевизор переключается на активный внешний источник.
‒ Необходимо соединить разъем HDMI модуля MediaHub с разъемом HDMI IN 3 телевизора.
‒ Затем следует подключить включенный телевизор к модулю RJP в течение 10секунд.
• Специальные функции
‒ PIP
‒ Автоматическое определение
