8
Русский
32" ~ 55"
32"
40"~55"
32" x7 (M4 x L12)
40"~55" x8 (M4 x L12)

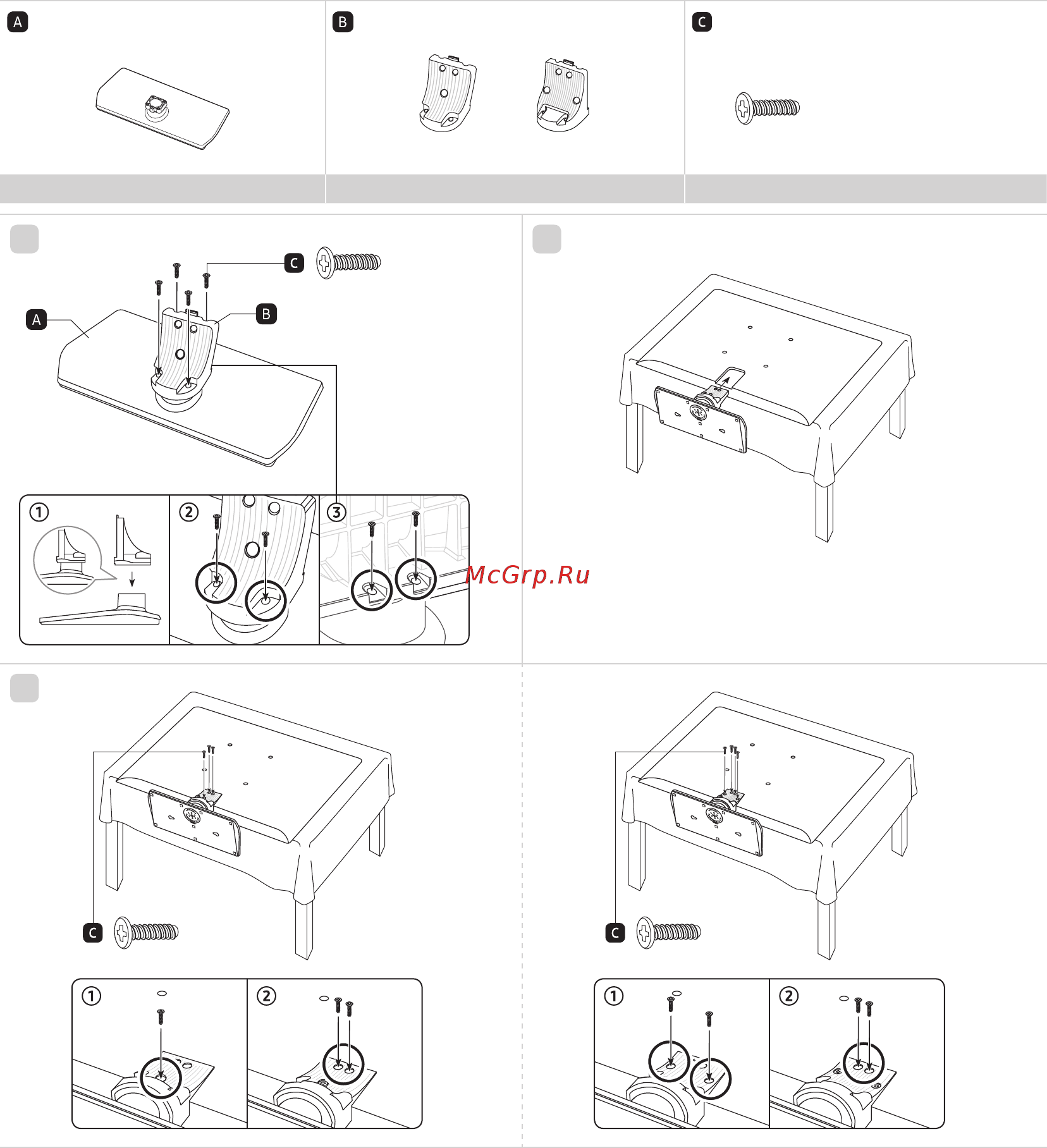

Подставка (1шт.) Направляющая подставки (1шт.) Винты
1
x4
(M4 x L12)
✎ Чтобы защитить телевизор от повреждений, постелите
на стол мягкую ткань, а на нее положите телевизор
экраном вниз.
2
32"
x3 (M4 x L12)
3
40"~55"
x4 (M4 x L12)
