7
Русский
28"
x7 (M4 x L12)
1 2

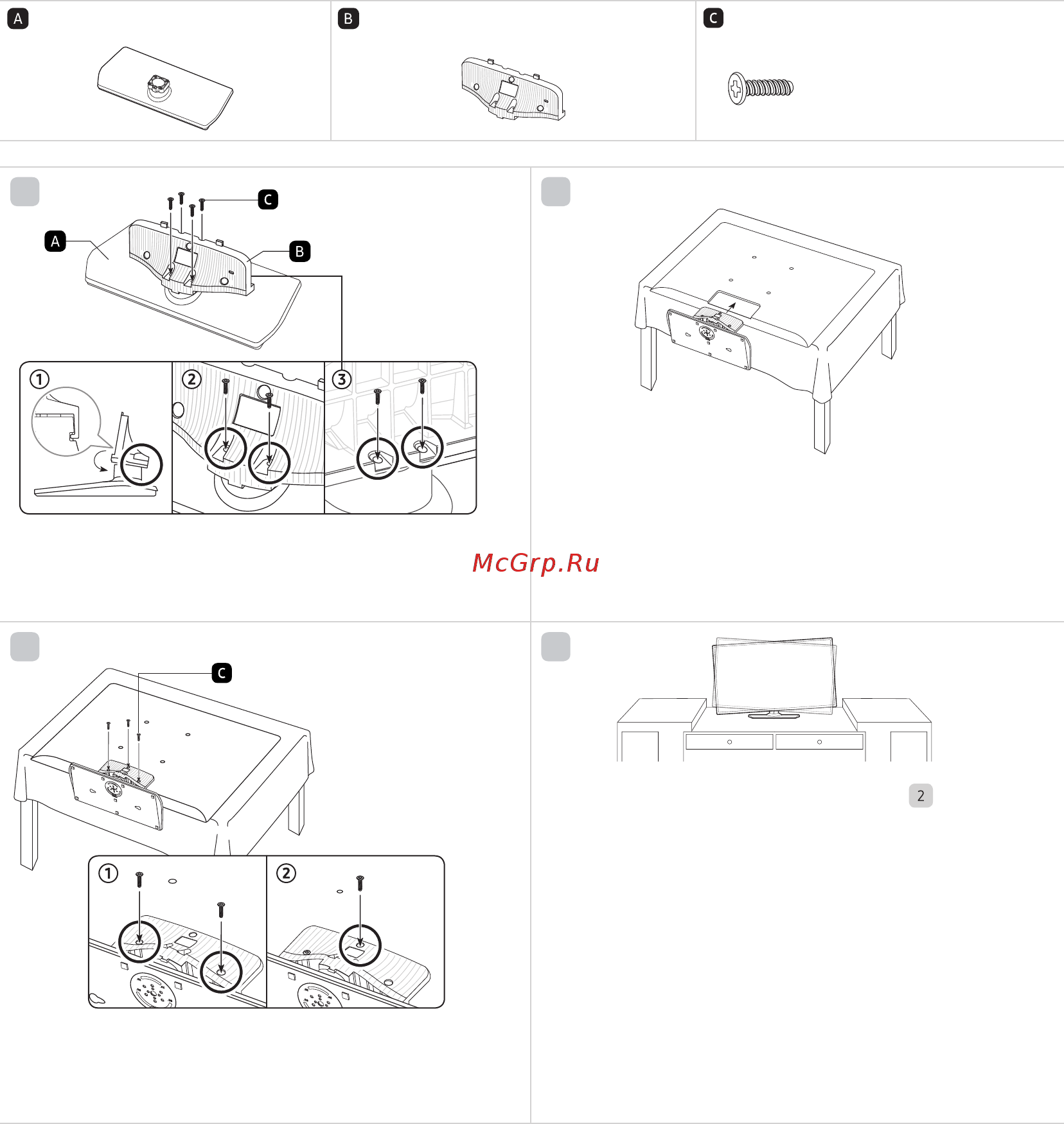

✎ Чтобы защитить телевизор от повреждений, постелите на
стол мягкую ткань, а на нее положите телевизор экраном
вниз.
✎ Вставьте направляющую подставки в разъем на нижней
части телевизора.
✎ Сдвиньте и установите ее до концевой линии в
направлении стрелки.
3
Сначала затяните винт в нижней части, а потом затяните
винт в верхней части.
✎ Устанавливайте винты в порядке, указанном в руководстве
пользователя.
Если имеет место наклон, повторите сборку категория.
✎ Убедитесь, что телевизор надежно закреплен на
подставке.
