25
Русский

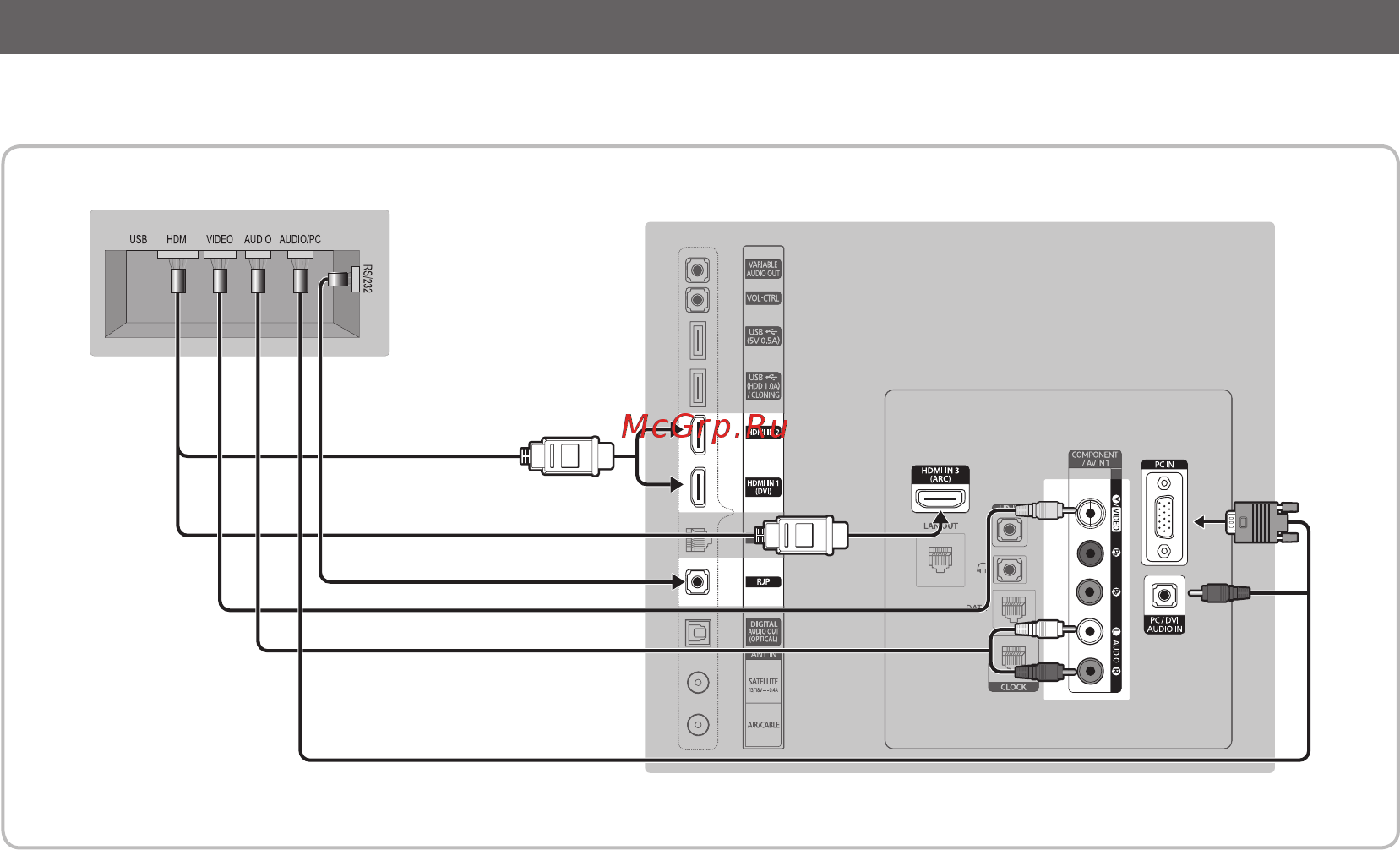

Подключение модуля RJP (блок дистанционных разъемов)
Вывод сигналов на все внешние источники, подключенные к RJP, установленном на стойке отеля.
Задняя панель телевизора
Задняя панель RJP
5
Кабель передачи данных RS-232
1
Аудиокабель D-sub/ПК
2
Аудиокабель
3
Видеокабель
4
Кабель HDMI
✎ Задняя панель может отличаться в зависимости от модели устройства.
1.
Соедините порт PC IN/PC/DVI AUDIO IN телевизора и порт PC/AUDIO модуля RJP.
2.
Соедините порт AV IN [VIDEO]/[L-AUDIO-R] телевизора и порт VIDEO модуля RJP.
3.
Соедините порт AV IN [VIDEO] телевизора и порт VIDEO модуля RJP.
4.
Соедините порт HDMI IN 1, 2 или 3 телевизора и порт HDMI модуля RJP.
5.
Соедините порт RJP телевизора и порт RS/232 модуля RJP.
✎ С телевизором Samsung совместим модуль RJP TeleAdapt TA-7610, TA-7650 (HD) и TA-7660 (HD Plus).
• RJP (блок дистанционных разъемов): RJP– это сокращение от Remote Jack Pack (Блок дистанционных
разъемов). RJP– это аппаратный модуль, оснащенный различными аудио- и видеовходами (A/V, Audio, PC
и HDMI) и соответствующими выходами. Источники выходных сигналов подключаются через модуль RJP к
телевизору. Связь модуля RJP с телевизором осуществляется через порт RS232. Функция Hot Plug & Play– это
функция, позволяющая гостям отеля подключать внешний источник к модулю RJP. Модуль RJP обменивается
данными с телевизором, отправляя сообщения об активных или неактивных источниках. Телевизор
переключается на активный внешний источник в порядке, установленном пользователем.
✎ Для подключения модуля RJP можно выбрать порт HDMI IN 1, 2 или 3 и AV IN.
✎ Затем следует подключить включенный телевизор к модулю RJP в течение 10секунд.
