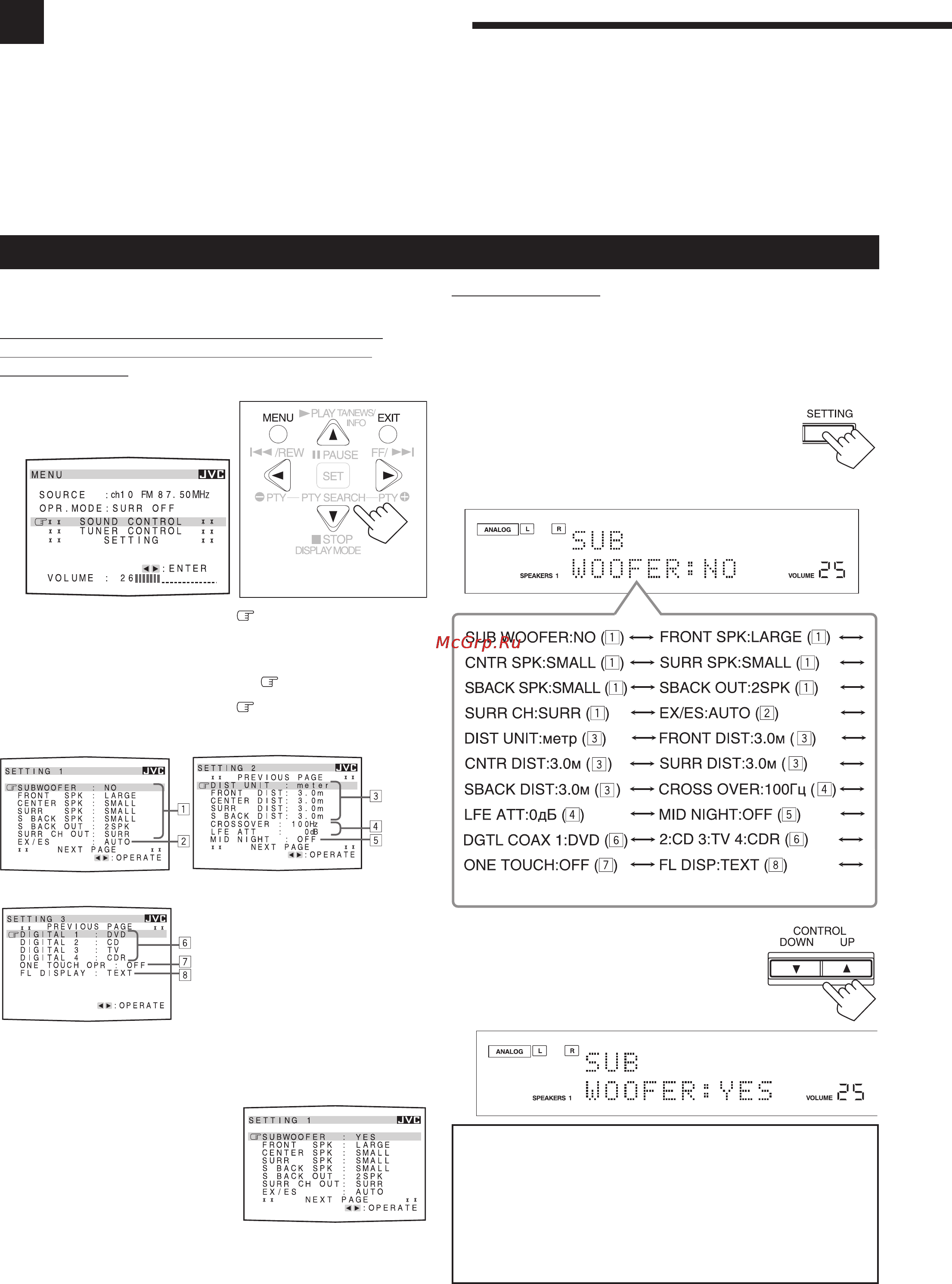

21
Пример. При настройке информации
о сабвуфере
Использование экранной индикации
(с помощью пульта дистанционного
управления)
1. Нажмите MENU.
На телевизионном экране
появится экран MENU.
На передней панели:
Перед началом выполнения операции напоминаем …
При выполнении описанных ниже действий существует опреде-
ленный лимит времени. Если настройка будет отменена до
окончания процедуры, ее придется начинать заново с пункта 1.
1. Повторно нажимайте кнопку SETTING до
появления на дисплее SUB WOOFER.
При каждом нажатии этой кнопки изменение
значения происходит следующим образом:
• Подробную информацию по каждому
значению (с 1 по 8) см. на стр. 22-26.
Основные настройки
Некоторые из приведенных ниже настроек необходимо выполнять после подключения и установки динамиков, тогда как другие
предназначены для упрощения эксплуатации.
• При выполнении основных настроек рекомендуется использовать пульт дистанционного управления, так как в этом случае
можно следить за индикацией на экране телевизора.
• Используя кнопки передней панели, можно выполнить эти же настройки. (Однако в этом случае на экране не будет отображена
индикация, приведенная ниже.)
• Если в течение 1 минуты не было произведено ни одного действия, данная индикация исчезает с экрана.
• Если в телевизоре используется какая-либо другая система цветности кроме PAL или нескольких цветов, то изображение на
экране может быть искажено.
Основная процедура
2. Нажмите
55
55
5 или
∞∞
∞∞
∞ для перехода к “SETTING”, а затем
нажмите
22
22
2 или
33
33
3.
SETTING 1 для отображения параметров этого меню на
телевизионном экране.
• Эти же параметры отображаются
и на дисплее аппарата.
3. Нажмите
55
55
5 или
∞∞
∞∞
∞ для перехода к “SUBWOOFER”.
• Для перехода к следующему меню непрерывно нажимайте ∞.
• Для возврата к пердыдущему меню непрерывно нажимайте 5.
Подробную информацию по каждому значению (с 1 по 8)
см. на стр. 22 - 26.
4. Нажмите
22
22
2 или
33
33
3 и выберите
нужное значение.
В данном примере, чтобы
сигналы низких частот
выходили из сабвуфера,
сабвуфер установлен на
значение YES.
5. По окончаниии повторно нажимайте кнопку EXIT, до тех
пор, пока это меню не исчезнет с телевизионного экрана.
Меню SETTING 1
Меню SETTING 2
Меню SETTING 3
2. Для выбора желаемого значения нажми-
те CONTROL
55
55
5 UP или DOWN
∞∞
∞∞
∞.
В данном примере, чтобы сигналы
низких частот выходили из сабвуфера,
сабвуфер установлен на значение YES.
ПРИМЕЧАНИЕ:
• В окне, отображенном на телевизионном экране и на
дисплее аппарата в данном примере, представлены первона-
чальные значения параметров, установленные на заводе-
изготовителе.
• Некоторые параметры не отображаются на экране или
отображаются, но их нельзя настроить. Это связано с
текущими выбранными значениями. (Более подробную
информацию см. ниже).
