43
Настройка выходных уровней
динамиков – LEVEL ADJUST
Здесь можно настроить выходные уровни динамиков. Для
проверки баланса выходного уровня при использовании
режима объемного звучания можно использовать тесто-
вым сигналом, который выходит из каждого динамика,
кроме сабвуфера.
• После того, как настройка значений параметров выпол-
нена, эти значения сохраняются для каждого источника.
• При использовании для настройки выходного уровня в
режиме объемного звучания кнопок передней панели,
тестовым сигналом воспользоваться нельзя.
!
Настраиваемые динамики
Выходные уровни динамиков можно настроить в
диапазоне от –10 дБ до +10 дБ (первоначальное
установленное значение 0 дБ).
SUBWFR : Выберите для настройки выходного
уровня сабвуфера.
FRONT L (FRNT L) : Выберите для настройки выходного
уровня левого фронтального динамика.
CENTER : Выберите для настройки выходного
уровня центрального динамика.
FRONT R (FRNT R) : Выберите для настройки выходного
уровня правого фронтального динамика.
SURR R : Выберите для настройки выходного
уровня правого бокового динамика.
S BACK R (SBK R)* : Выберите для настройки выходного
уровня правого бокового тылового
динамика.
S BACK L (SBK L) : Выберите для настройки выходного
или S BACK* уровня левого бокового тылового
динамика.
SURR L : Выберите для настройки выходного
уровня левого бокового динамика.
Примечания:
• Если для бокового тылового динамика было выбрано
значение 1SPK (см. стр. 22), вместо индикации S BACK
(SBK)L и S BACK (SBK)R появляется индикация S BACK.
Тестовый сигнал из правого тылового бокового динами-
ка не выходит.
• Если для динамика было выбрано значение NO или
NONE (см. стр. 22), выходной уровень соответствую-
щего динамика нестроить нельзя.
• Выходные уровни центрального, левого и правого
тыловых боковых динамиков можно настроить в
режиме воспроизведения DVD MULTI, даже если для
этих динамиков установлено значение NONE.
• При использовании функции Analog Direct выходные
уровни динамиков (за исключением уровня сабвуфе-
ра) установить нельзя.

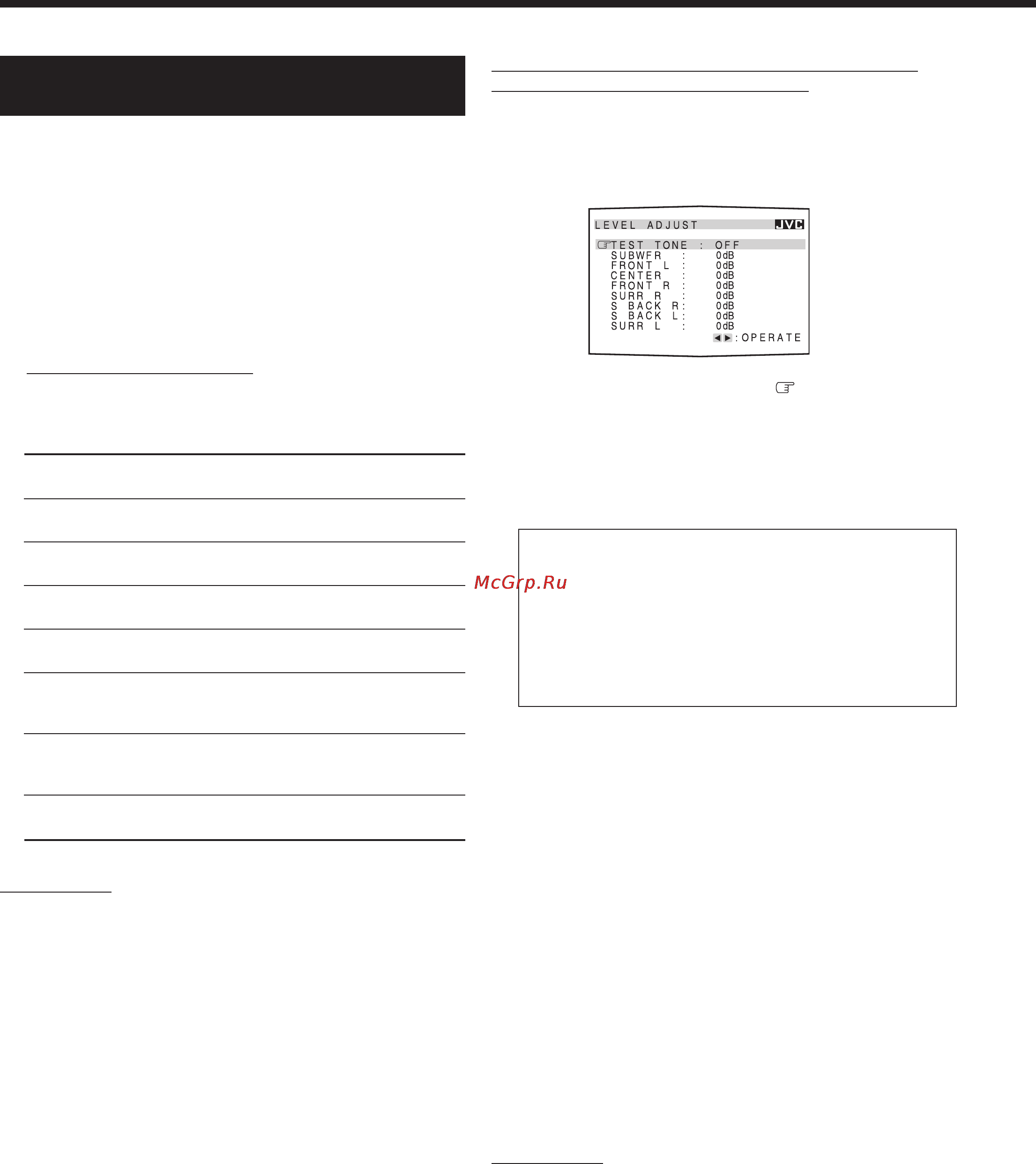

Использование экранной индикации (с помощью
пульта дистанционного управления)
Настройку можно также выполнить и без использования
тестового сигнала. В этом случае пропустите пункты 2, 3
и 7 ниже.
1. Выведите на экран меню LEVEL ADJUST (см. стр. 41)
2. Нажмите
55
55
5 или
∞∞
∞∞
∞ для перехода к TEST TONE.
3. Нажмите
22
22
2 или
33
33
3 и выберите ON, чтобы проверить,
одинаков ли выходной уровень громкости всех сигна-
лов, выходящих из всех динамиков.
Тестовый сигнал выходит из динамиков (только в
случае если они активны) в следующем порядке:
FRONT L (левый фронтальный динамик) =
CENTER (центральный динамик) = FRONT R
(правый фронтальный динамик) = SURR R
(правый боковой динамик) = S BACK R (правый
боковой тыловой динамик)* = S BACK L (левый
боковой тыловой динамик) или S BACK (боковой
тыловой динамик)* = SURR L (левый боковой
динамик) = (назад на начало)
* Если для бокового тылового динамика было
выбрано значение 1SPK (см. стр. 22), вместо
индикации S BACK L и S BACK R появляется
индикация S BACK. Тестовый сигнал из правого
тылового бокового динамика не выходит.
4. Для перехода к динамику, уровень кторого вы хотите
настроить, нажмите
55
55
5 или
∞∞
∞∞
∞.
5. Нажмите кнопку
22
22
2 или
33
33
3 и настройте выходной
уровень динамика (от –10 дБ до +10 дБ).
6. Для настройки уровней других динамиков повторите
пункты 4 и 5.
7. После окончания настройки нажмите
22
22
2 или
33
33
3 и перей-
дите к TEST TONE, затем выберите значение OFF.
8. Повторно нажимайте кнопку EXIT, до тех пор, пока
это меню не исчезнет с телевизионного экрана.
Примечания:
• Если для динамика было выбрано значение NO или
NONE (см. стр. 22), тестовый сигнал из соответствую-
щего динамика не выходит.
• Если выходит тестовый сигнал, то выходной уровень
сабвуфера настроить нельзя. При настройке выходно-
го уровня сабвуфера для параметра TEST TONE
выбирайте значение OFF.
• При выборе режима DVD MULTI тестовый сигнал из
динамиков не выходит.
